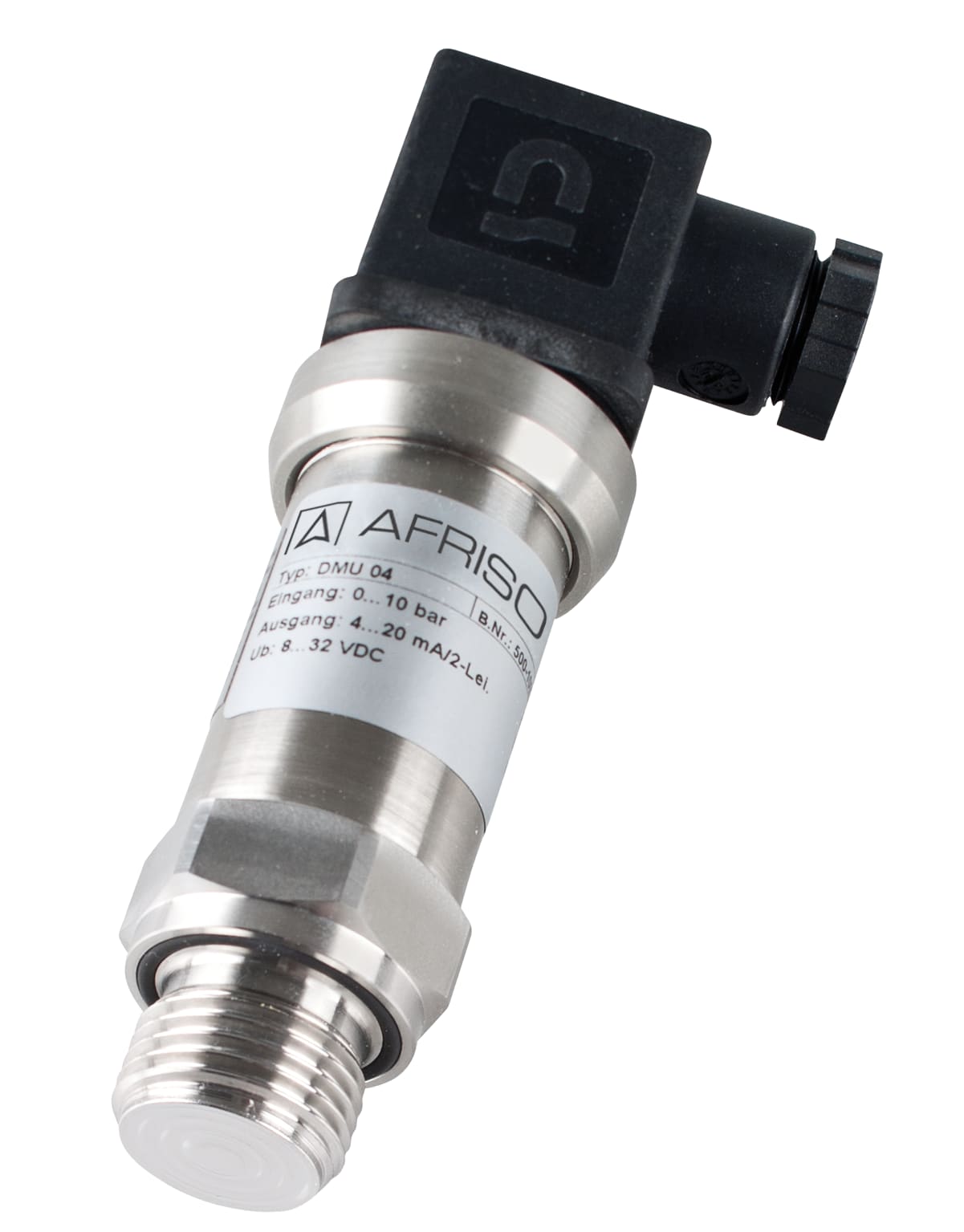

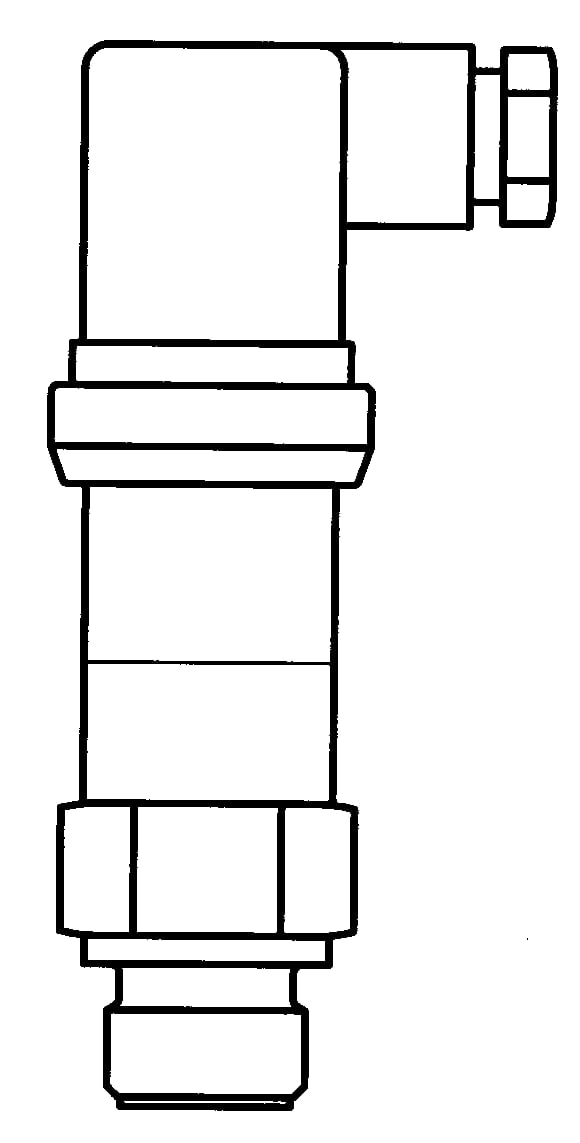

DMU 04

Druckmessumformer Industrieausführung

Ausführungen Betriebsanleitung Video

AnschlussG½B
AnschlussDIN 3852 Form E
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A)

  • DMU 04 CP/MR für hygienische Prozesse
  • geringer Temperaturfehler
  • Optionen: Ex-, Feldgehäuse- oder Hochtemperaturausführung (bis 300 °C) und SIL 2

Für Anwendungen, bei denen hygienische Prozessanschlüsse oder hygienegerechte Werkstoffe und Verarbeitung gefordert werden, speziell für die Lebensmitteltechnik, Pharmazie und Biotechnologie.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 04 bildet eine ölgefüllte piezoresistive Silizium-Messzelle. DMU 04 wurden nach SIL 2 (IEC 61508/61511) bewertet.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/+1.5 barDMU 0431647
-1/+3 barDMU 0431648
-1/+5 barDMU 0431649
0/600 mbarDMU 0433018
0/1 barDMU 0433019
0/1.6 barDMU 0433020
0/2.5 barDMU 0431651
0/4 barDMU 0431652
0/6 barDMU 0431653
0/10 barDMU 0431654
0/16 barDMU 0431655
0/25 barDMU 0431656
0/40 barDMU 0431657
0/60 barDMU 0431658
0/100 barDMU 0431659
0/160 barDMU 0431660
0/250 barDMU 0431661
0/400 barDMU 0431662
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ 0/400 mbar < ± 0.5 % FSO
Messbereich
siehe Bestelltabelle
Überdrucksicherheit
mind. 3 x FS
Berstdruck
mind. 5 x FS
Temperatureinsatzbereich
Medium:
-10/+125 °C
Medium:
kurzzeitig (60 min) bis 150 °C
Umgebung:
-40/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
< 400 mbar: ≤ ± 1.5 % FSO/10 K ≤ ± im kompensierten Bereich 0/50 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Prozessanschluss
G½B DIN 3852 Form E mit frontbündiger Membrane
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Druckübertragungsflüssigkeit
Lebensmittelöl, FDA-konform
Versorgungsspannung
DC 8 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
Rmax = [(UB – UBmin)/0,02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
