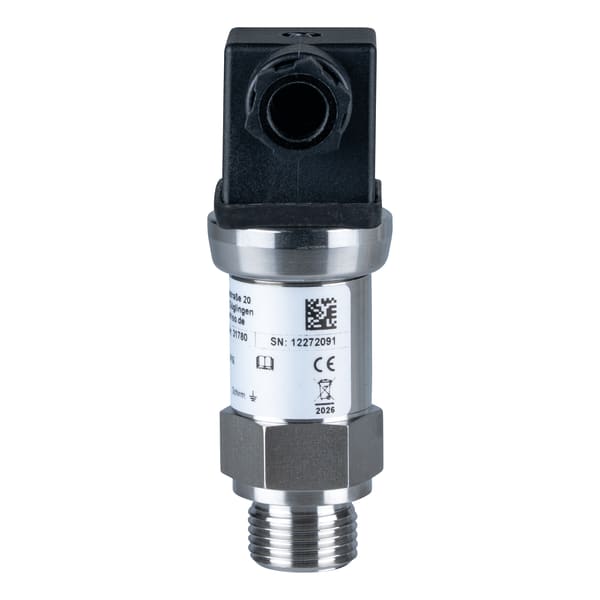

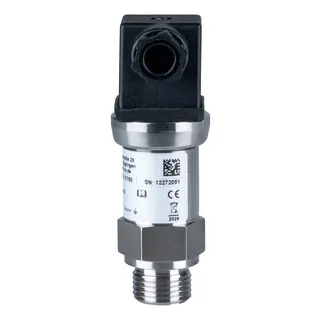

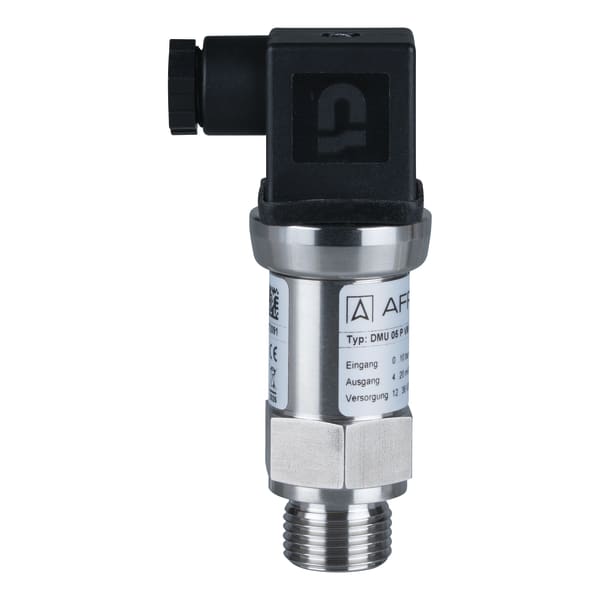

DMU 05 P VM

Druckmessumformer Präzisionsausführung

Ausführungen Betriebsanleitung Video

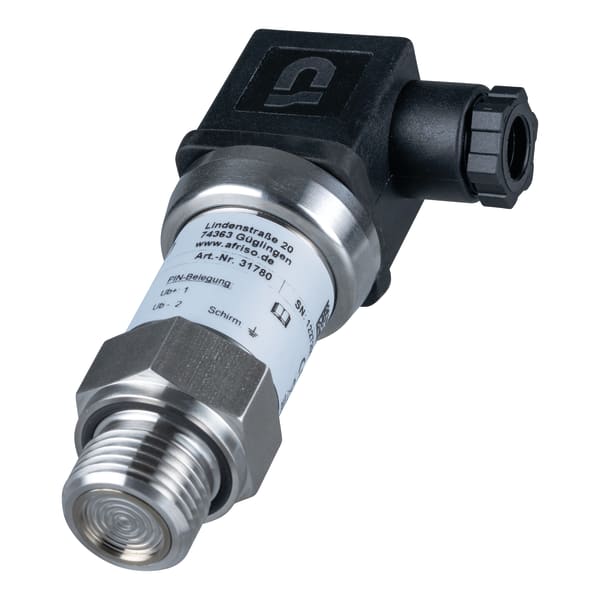

AnschlussG½B
AnschlussDIN 3852 Form E
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A)

  • Präzisionsausführung mit hervorragenden messtechnischen Eigenschaften
  • für Anwendungen mit hohen Anforderungen an Messgenauigkeit und Langzeitstabilität
  • Optionen: ATEX-Ausführung oder RS 232-Schnittstelle

Für elektronische Druckmessung bei Anwendungen mit erhöhten Anforderungen an die Messgenauig-keit und Langzeitstabilität, z. B. in der Prozess- und Verfahrenstechnik, Wasseraufbereitung, bei Laboranwendungen oder bei Gasverbrauchs-und Wärmeenergiemessungen.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 05 P bildet eine ölgefüllte piezorestistive Silizium-Messzelle. Die intelligenten Druckmessumformer DMU 05 P sind mit digitaler Verstärkerelektronik (Mikroprozessor und 16 Bit A/D-Wandler) ausgestattet. Die sensorspezifischen Abweichungen (Nichtlinearität und Temperaturfehler) werden aktiv kompensiert, wodurch DMU 05 P über hervorragende messtechnische Eigenschaften verfügen. DMU 05 P sind optional mit digitaler RS 485 ModBus RTU zur Einstellung von Offset, Spanne und Dämpfung lieferbar.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
0/100 mbarDMU 05 P VM33027
0/160 mbarDMU 05 P VM31771
0/250 mbarDMU 05 P VM31772
0/400 mbarDMU 05 P VM31773
0/600 mbarDMU 05 P VM31774
0/1 barDMU 05 P VM31775
0/1.6 barDMU 05 P VM31776
0/2.5 barDMU 05 P VM31777
0/4 barDMU 05 P VM31778
0/6 barDMU 05 P VM31779
0/10 barDMU 05 P VM31780
0/16 barDMU 05 P VM31781
0/25 barDMU 05 P VM31782
0/40 barDMU 05 P VM33028
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0.1 % FSO
Messbereich
siehe Bestelltabelle
Überdrucksicherheit
< 600 bar: mind. 2 x FS
Berstdruck
< 400 bar: mind. 5 x FS
Temperatureinsatzbereich
Medium:
25/125 °C
Umgebung:
-25/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
≤ ± 0.02 % FSO/10 K ≤ ± im kompensierten Bereich -20/+80 °C
dynamisches Verhalten
Ansprechzeit:
< 5 ms
Prozessanschluss
G½B DIN 3852 Form E mit vorgezogener Membrane
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtung:
FKM (Viton)
Druckübertragungsflüssigkeit
Silikonöl
Versorgungsspannung
DC 12 − 36 V
Ausgangssignal
2-Leiter, 0/4–20 mA
Bürde
Rmax = [(UB – UBmin)/0,02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
