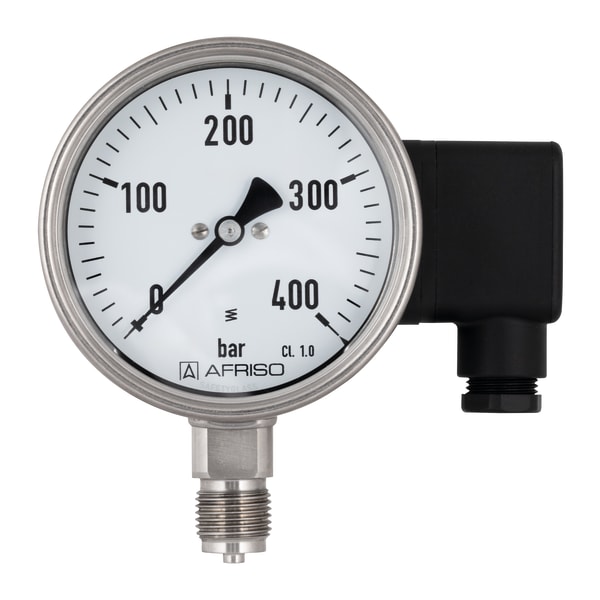

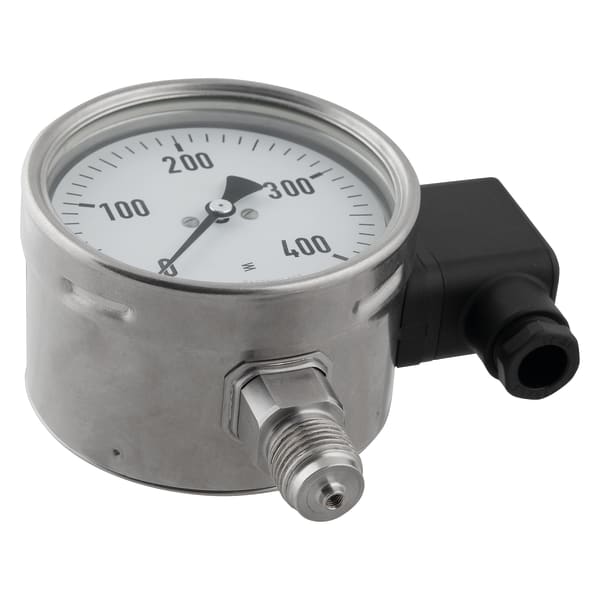

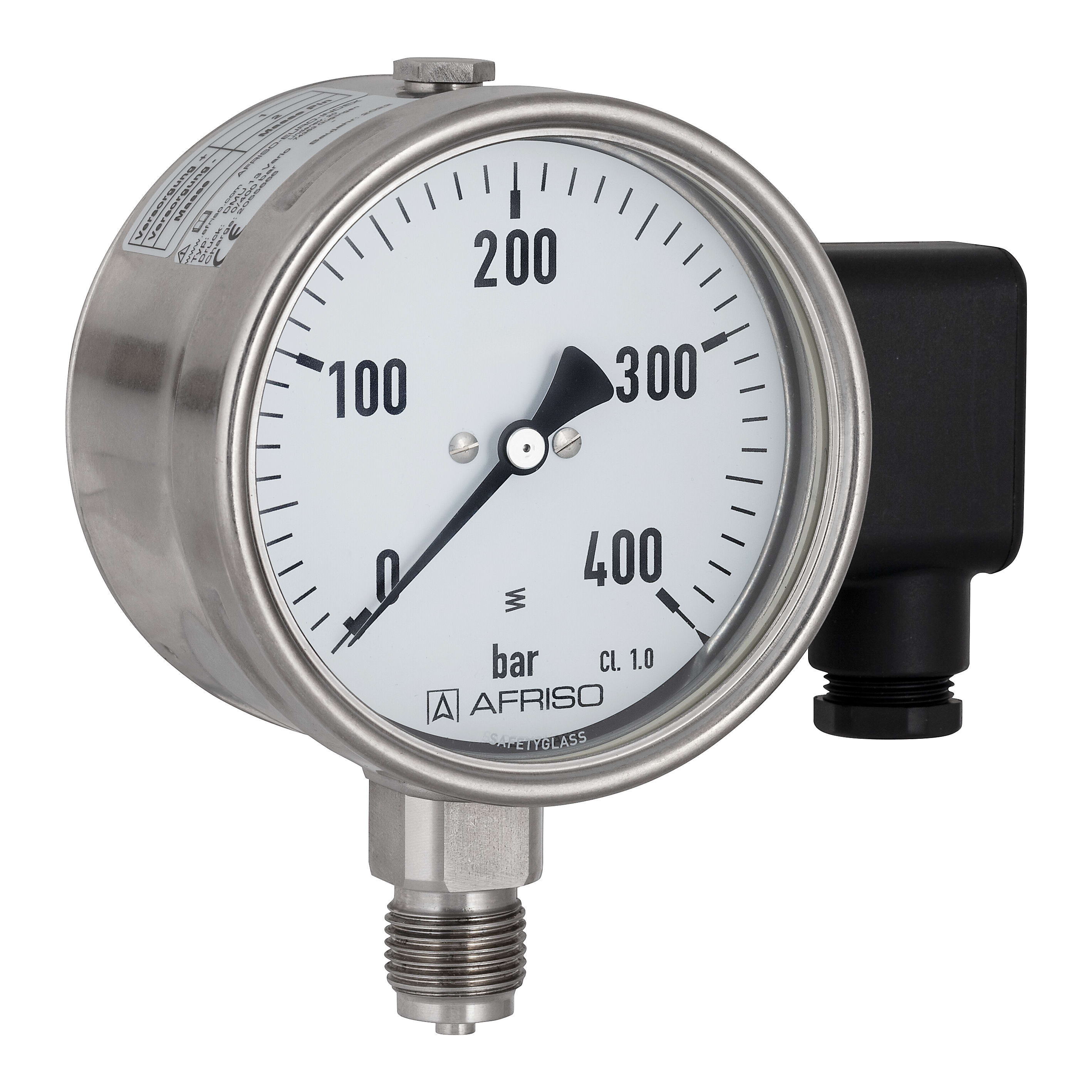

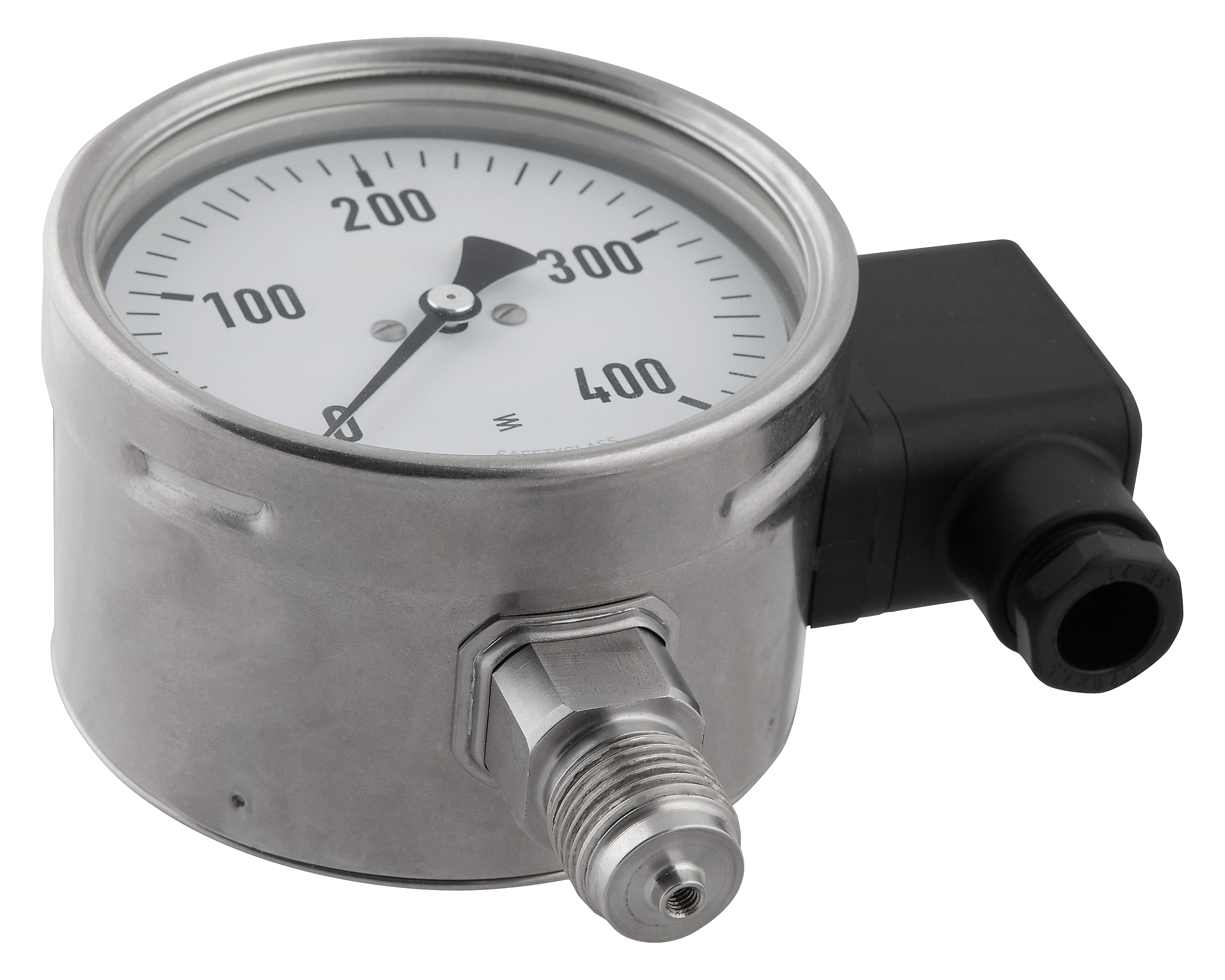

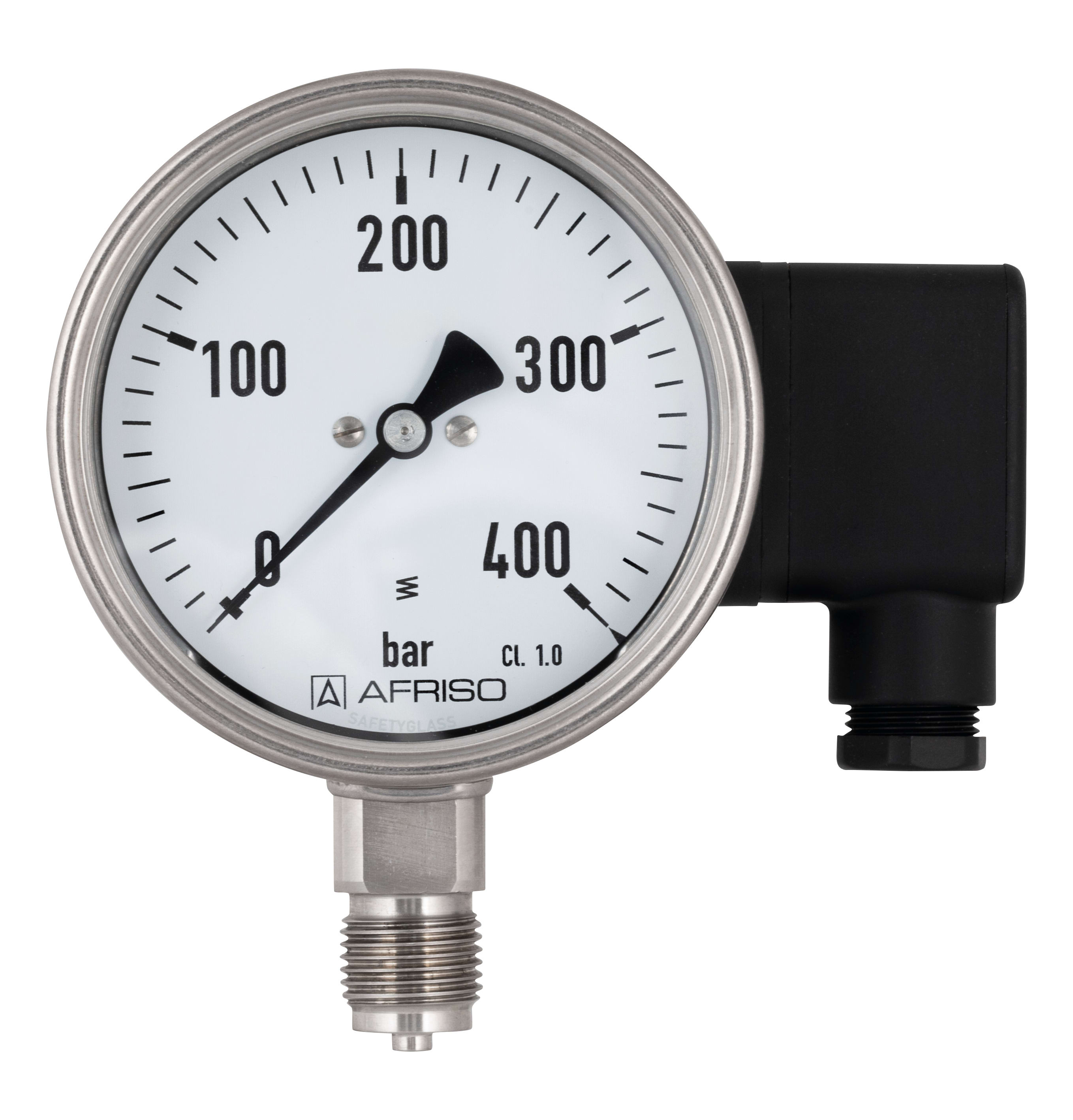

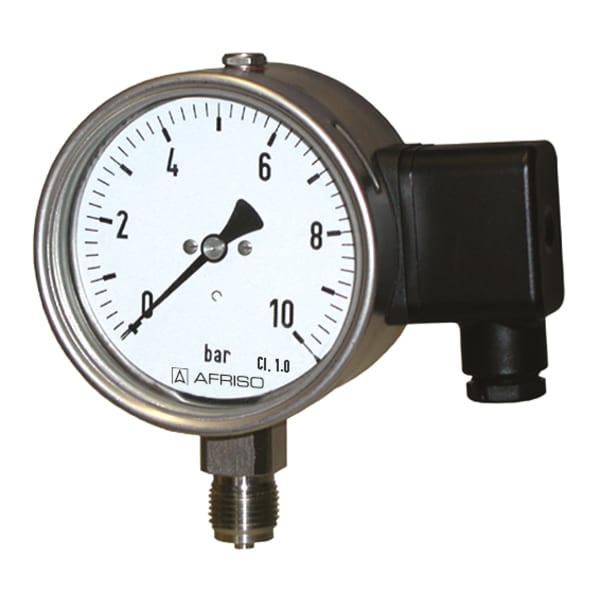

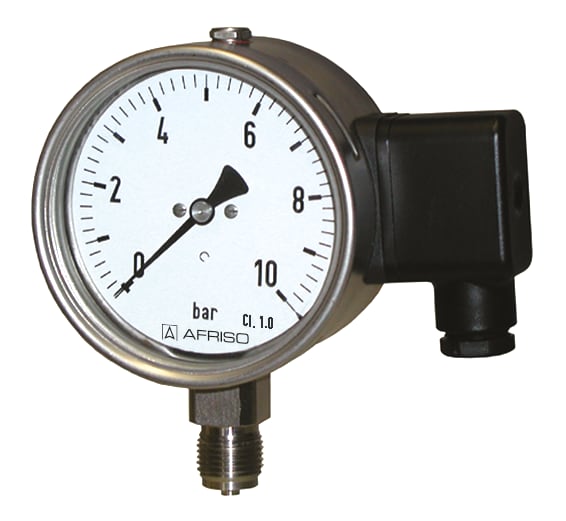

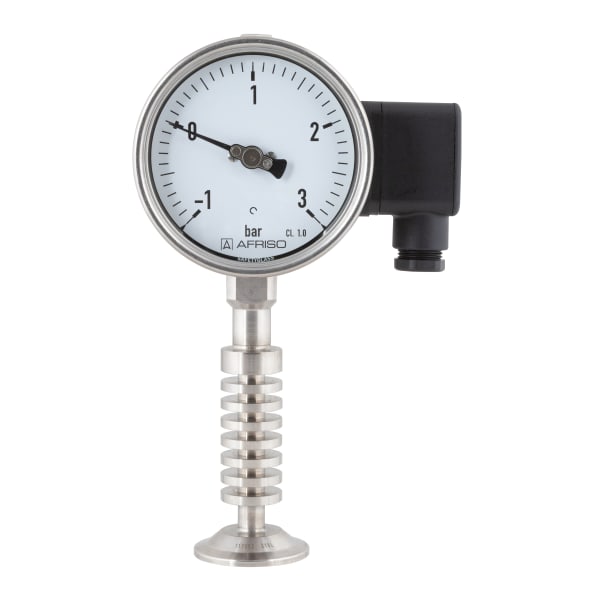

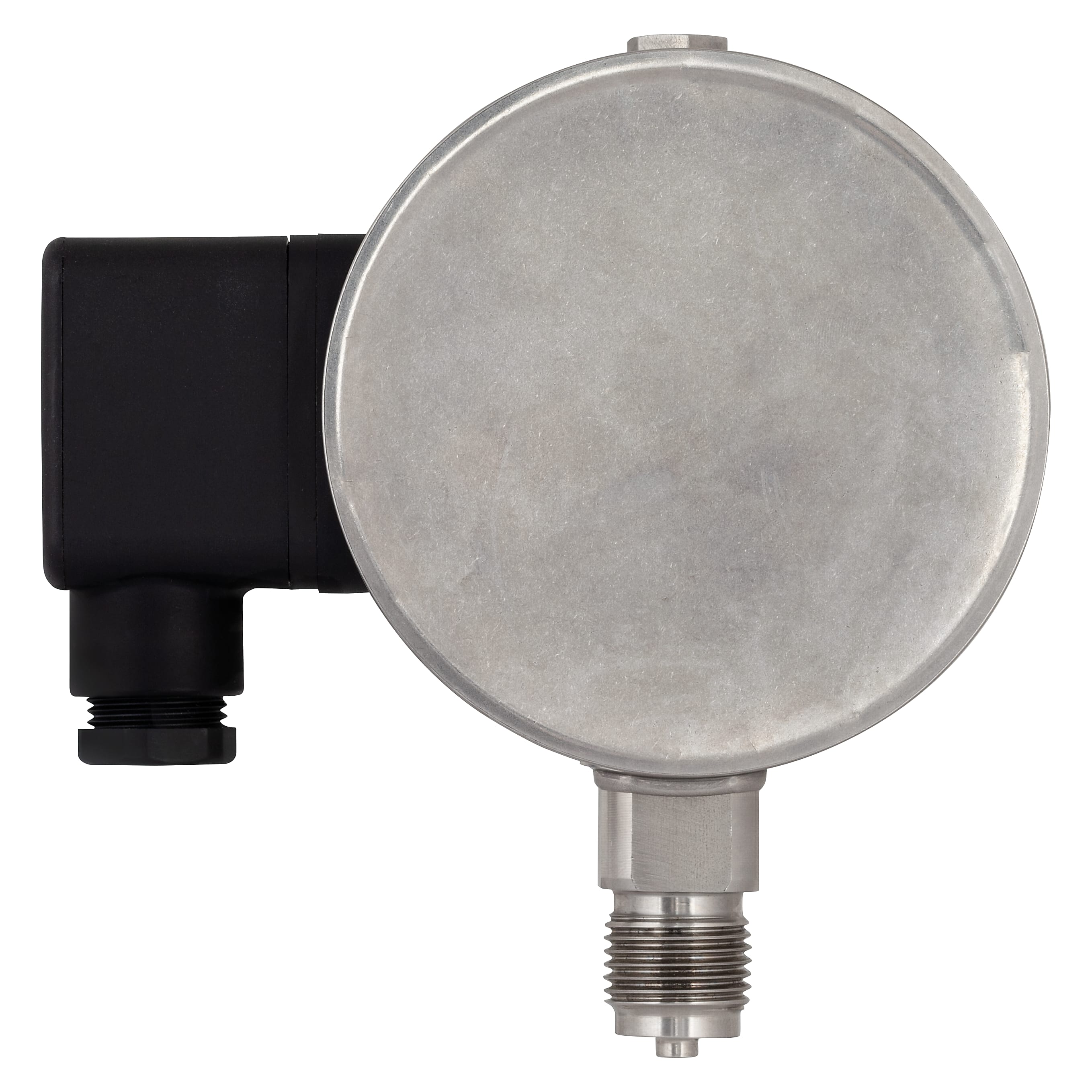

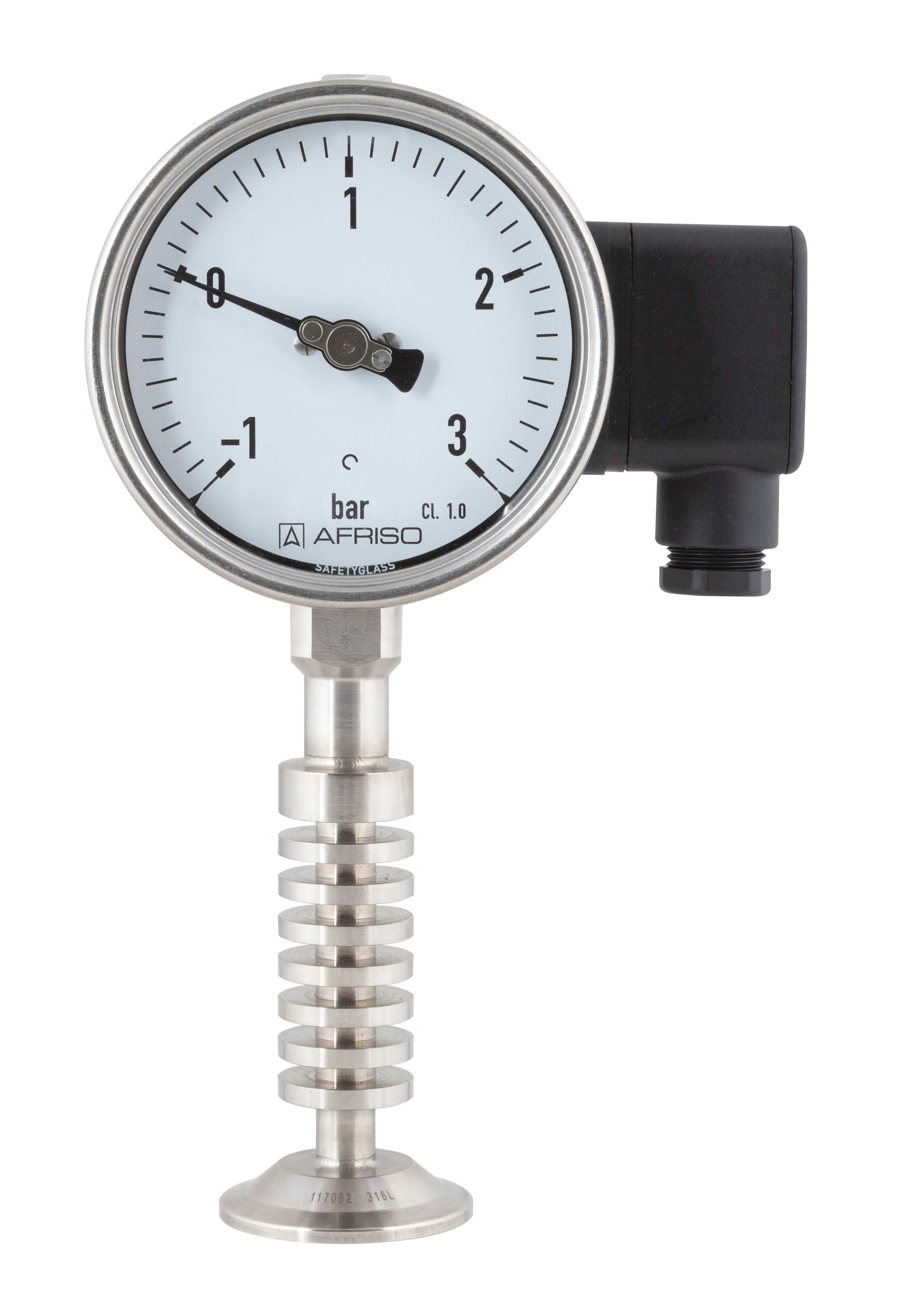

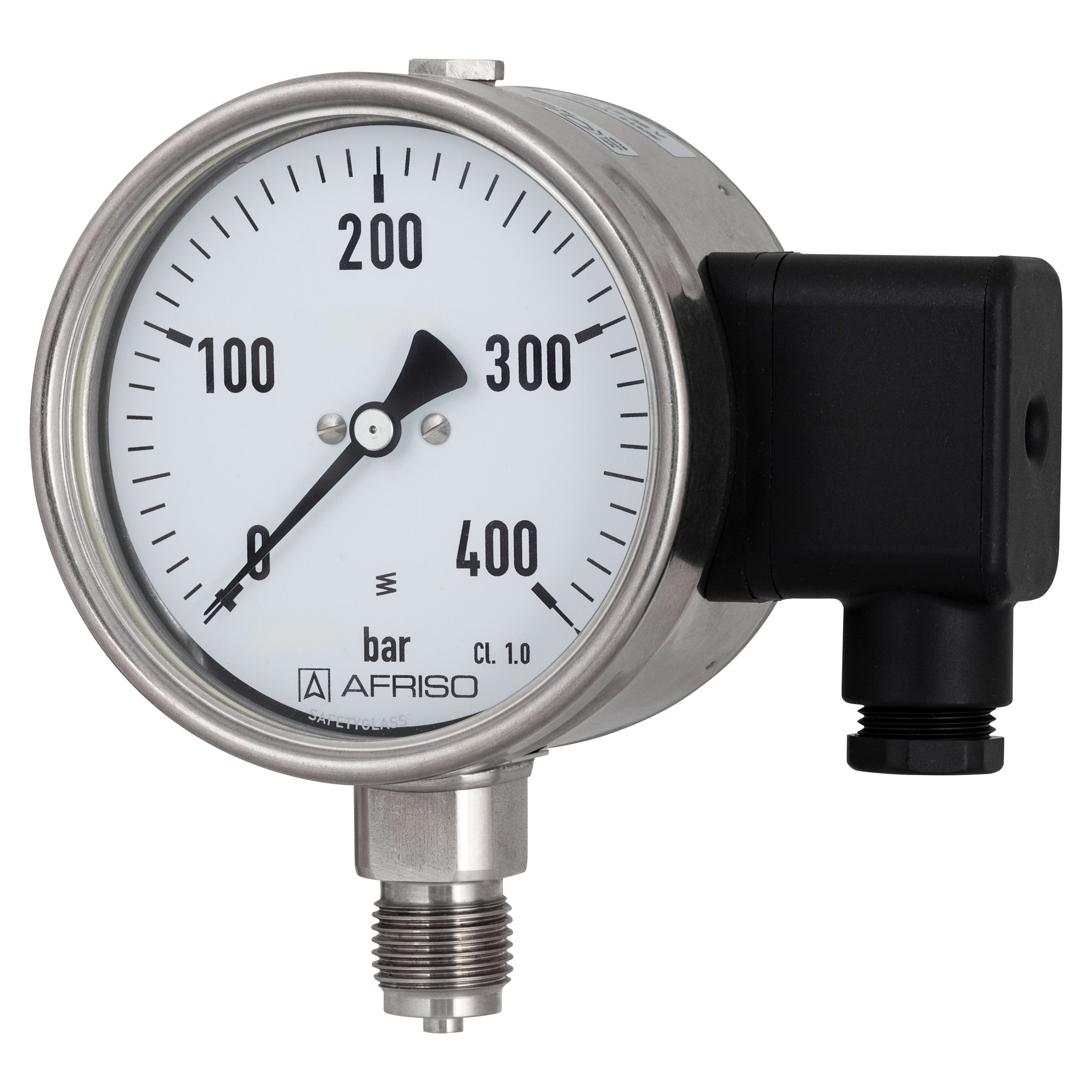

DMU 13 Vario

Druckmessumformer mit örtlicher Anzeige

Ausführungen Betriebsanleitung Video

AnschlussG½B
AnschlussEN 837-1/7.3
elektrischer AnschlussKabeldose

  • robustes Edelstahlgehäuse
  • hochgenaue Messung durch integrierten Messumformer
  • mechanische, stromunabhängige Vorortanzeige
  • Nullpunktkorrektur über Magnet

Für Druckmessungen mit einer stromunabhängigen Vorortanzeige in Kombination mit einem elektrischen Ausgangssignal.

Die Druckmessumformer DMU 13 Vario bestehen aus einem mechanischen Rohrfedermesswerk und einer piezoresistiven Poly-Silizium-Dünnfilm-Messzelle. Über das Rohrfedermesswerk wird eine gut ablesbare analoge Vorortanzeige realisiert. Die Anzeige erfolgt stromunabhängig. Durch den integrierten Messumformer ist parallel eine sehr genaue Messung möglich. Ein standardisierter Stromausgang steht für Signalübertragung und Messdatenerfassung zur Verfügung. Das robuste Edelstahlgehäuse ist mit bruchsicherer Trennwand und ausblasbarer Rückwand ausgeführt. Über einen Dauermagneten kann nach Anlegen der Speisespannung in einem bestimmten Zeitfenster der Nullpunkt des elektronischen Sensors von außen korrigiert werden.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/0 barDMU 13 Vario31200
0/0.6 barDMU 13 Vario31201
0/1 barDMU 13 Vario31202
0/2.5 barDMU 13 Vario31203
0/4 barDMU 13 Vario31204
0/6 barDMU 13 Vario31205
0/10 barDMU 13 Vario31206
0/16 barDMU 13 Vario31207
0/25 barDMU 13 Vario31208
0/40 barDMU 13 Vario31209
0/60 barDMU 13 Vario31210
0/100 barDMU 13 Vario31211
0/160 barDMU 13 Vario31212
0/250 barDMU 13 Vario31213
0/400 barDMU 13 Vario31214
  • Lagerware
  • Fertigungsware

Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ ± 0.3 % FSO
Messbereich
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
kurzzeitige Belastung:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
-10/+85 °C
Umgebung:
-10/+60 °C
Lagerung:
-10/+70 °C
Temperaturfehlerband
≤ 0.15 % FSO/10 K ≤ im kompensierten Bereich -10/+80 °C
Gehäuse
mit bruchsicherer Trennwand und ausblasbarer Rückwand
Sichtscheibe
Sicherheitsverbundglas
Prozessanschluss
G½B EN 837-1/7.3, radial
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 316 Ti/316 L
Membrane:
Edelstahl 630/304
mediumberührte Teile
Edelstahl 316 Ti/316 L, Edelstahl 630/304
Versorgungsspannung
DC 10 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
Rmax = [(UB – UBmin)/0,02 A] Ω
Stromaufnahme
< 25 mA
elektrischer Anschluss
Kabeldose
Schutzart
IP 54 (EN 60529)
