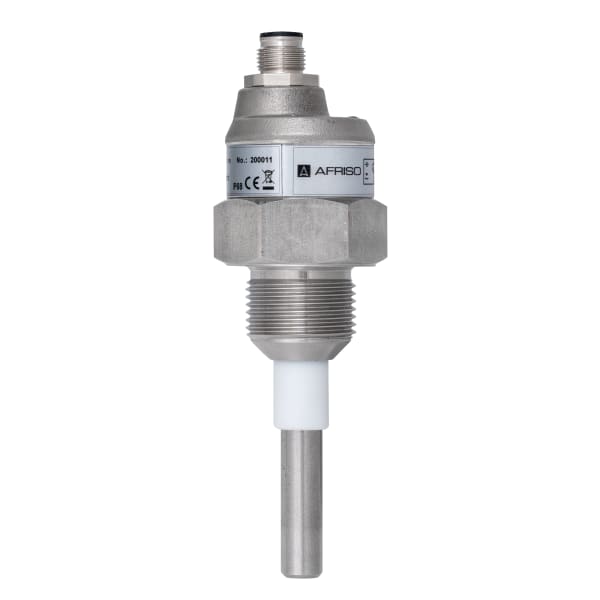

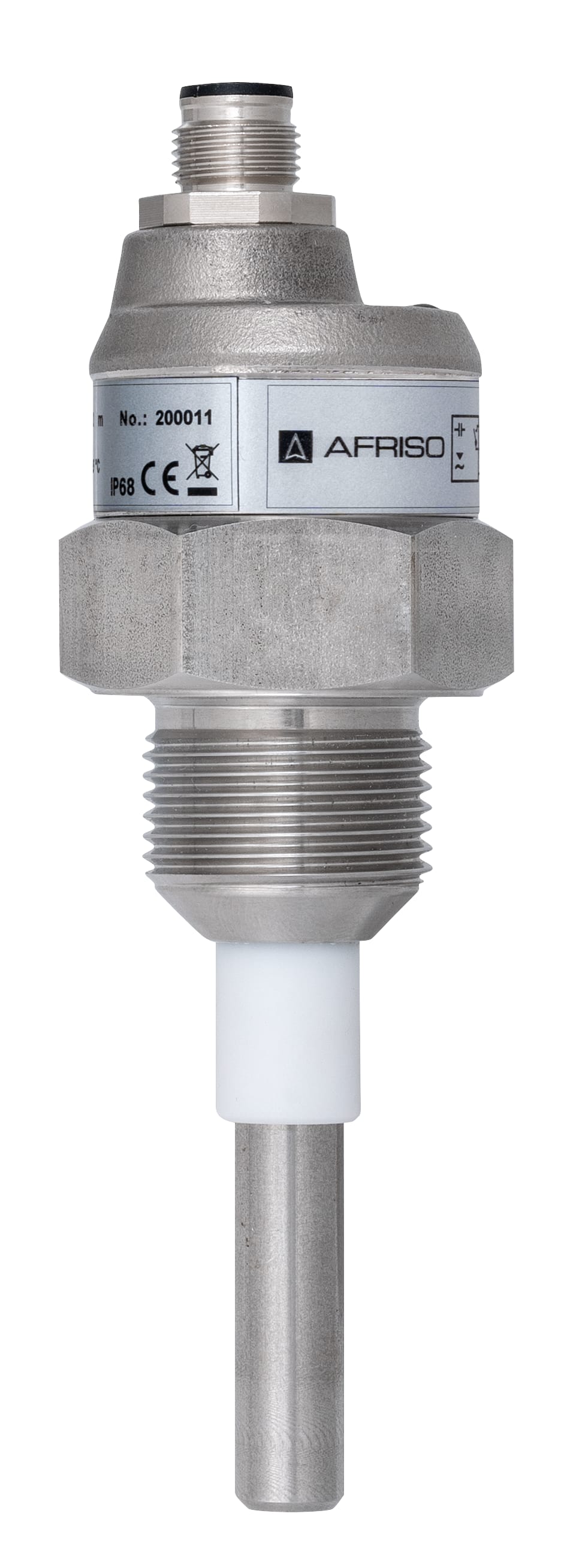

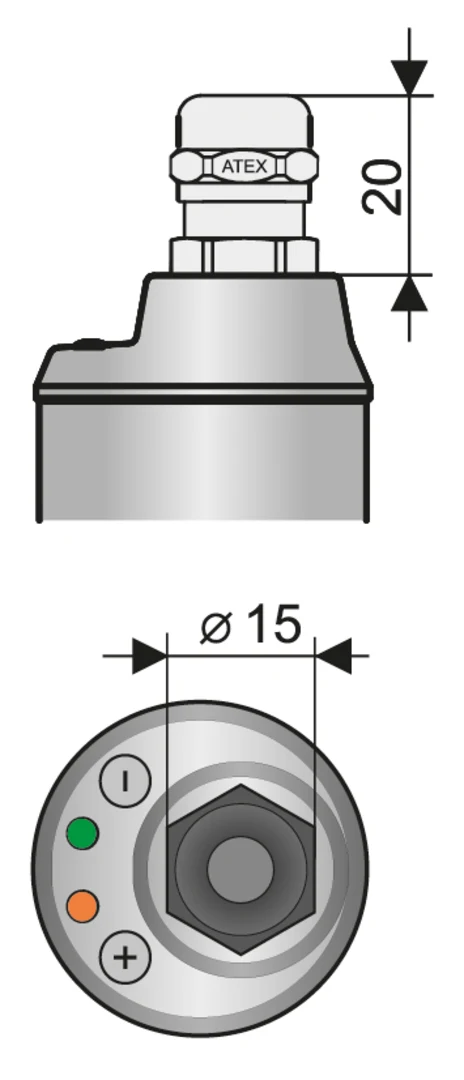

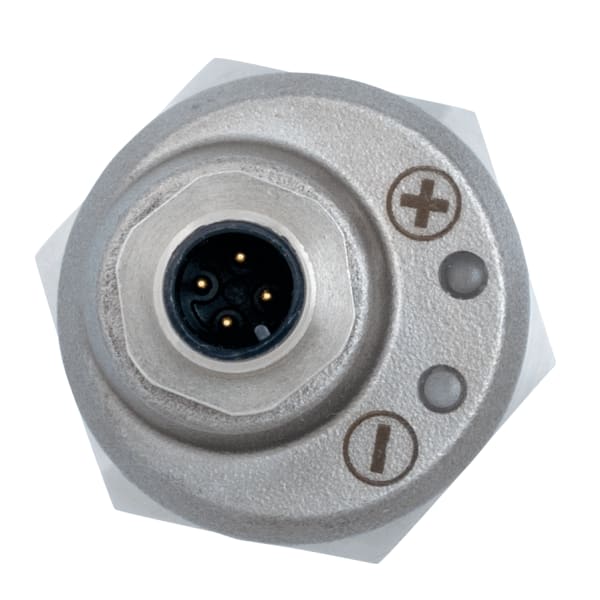

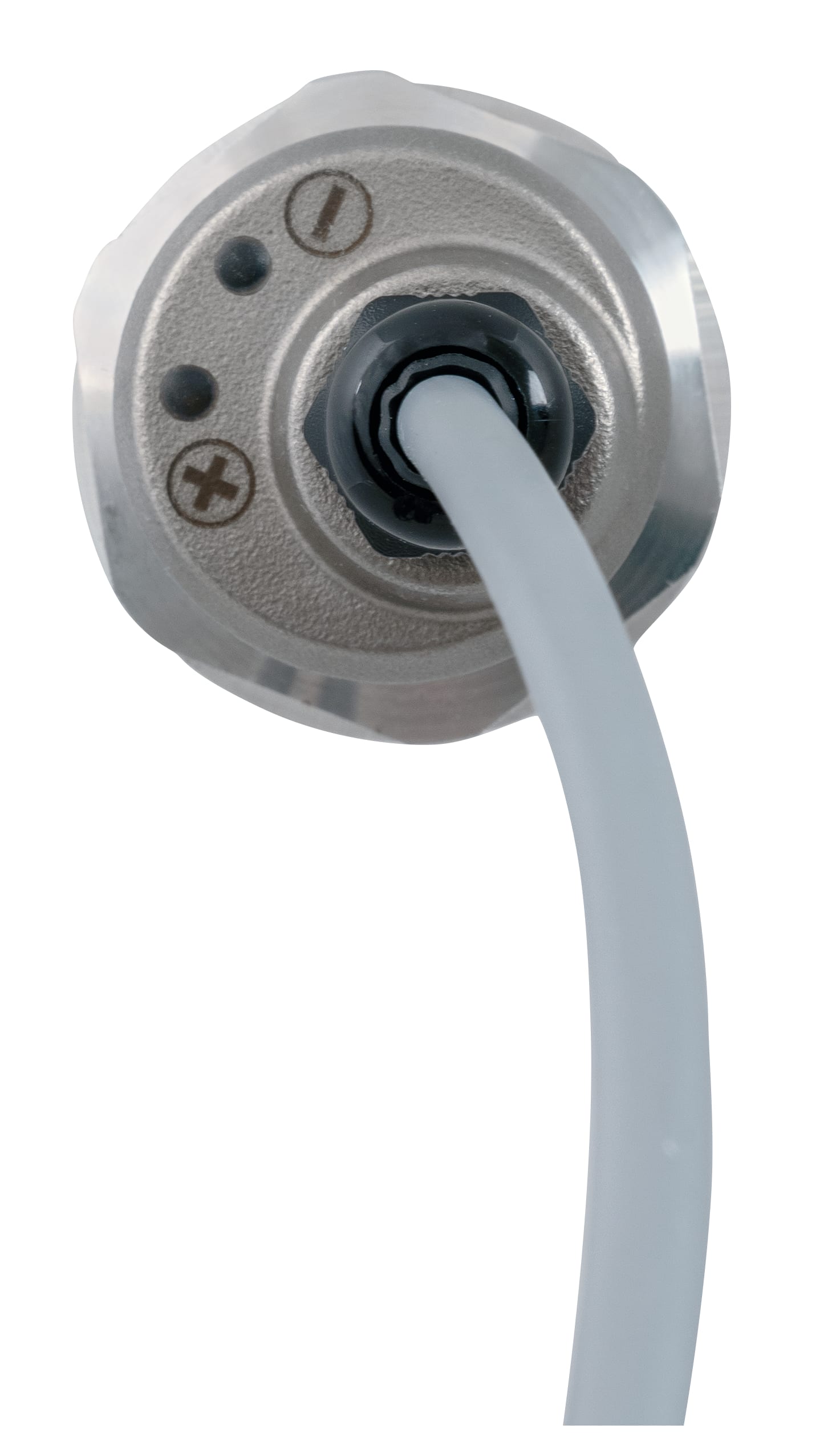

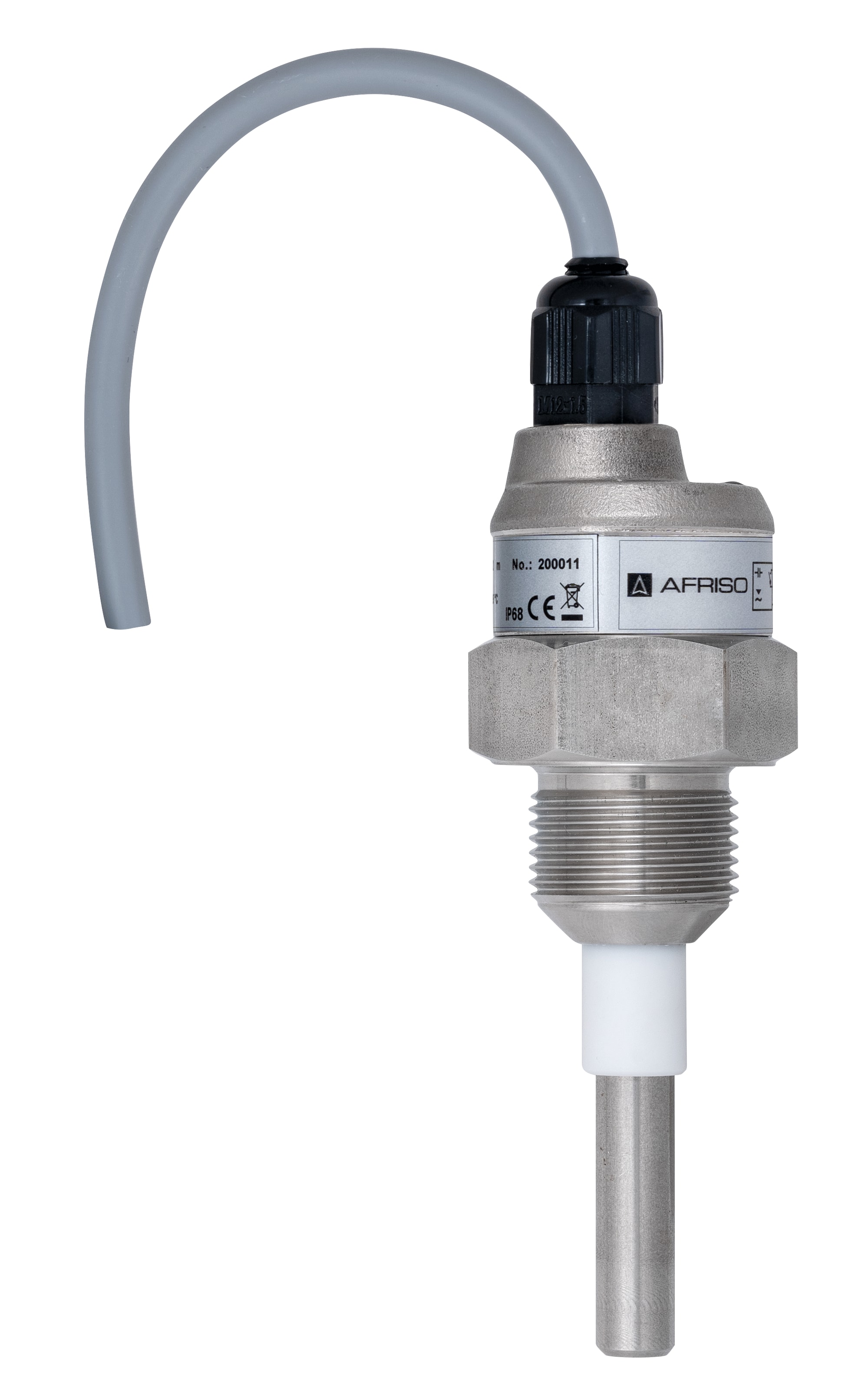

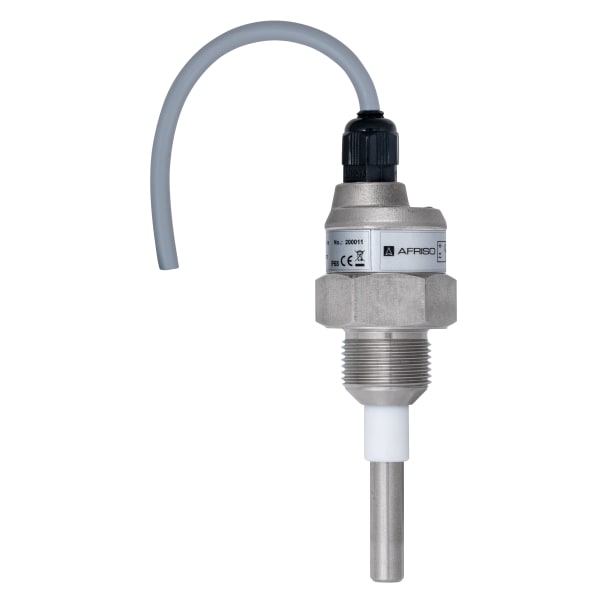

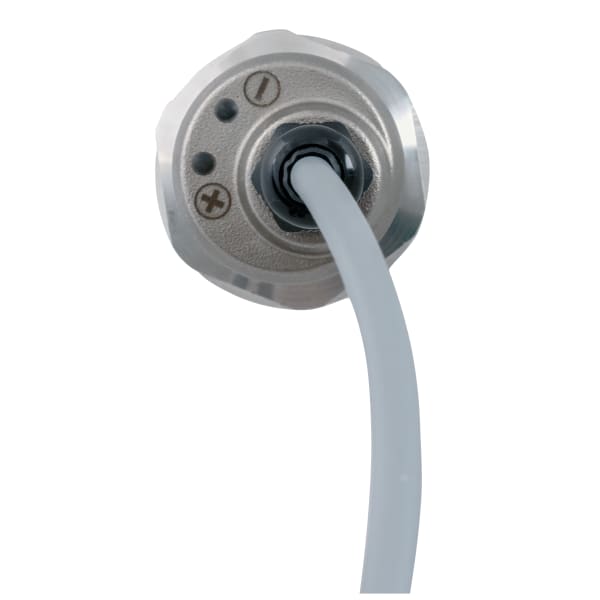

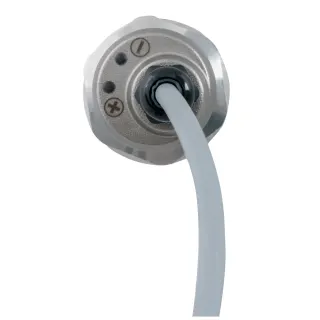

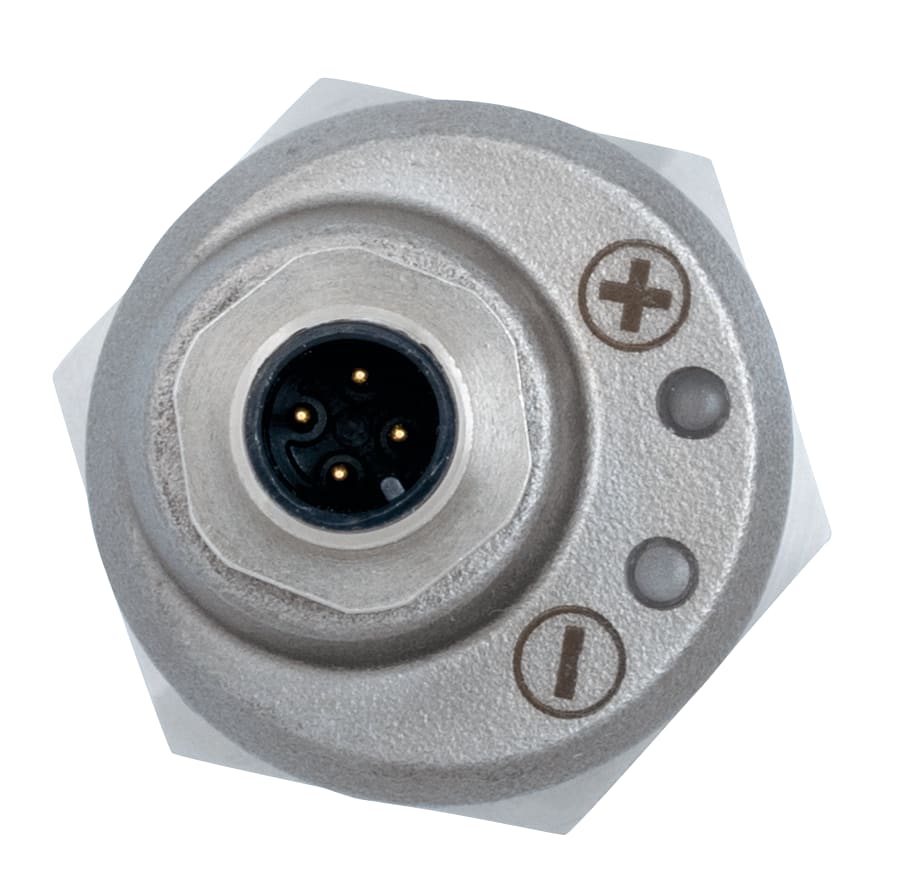

CapFoxFox® ENT 21 mit Stecker M12 x 1, 4-polig CapFoxFox® ENT 21 mit Kunststoffverschraubung M12 x 1,5 CapFoxFox® ENT 21 mit Kunststoffverschraubung M12 x 1,5 Bilder 3 CapFox® ENT 21 MS-20 kapazitiver Füllstandgrenzschalter Ausführungen Betriebsanleitung Video Benefits einfache Justage über MagnetstiftSchutzart IP 68für Mediumtemperaturen bis 300 ˚CEx-Version für Einsatz im Bergbau geeignet Anwendung Für die Grenzstanderfassung von leitenden und nicht-leitenden Flüssigkeiten in Tanks, Schächten, Rohren oder Silos. Speziell geeignet für Anwendungen in der Lebensmitteltechnik, Pharma- und Chemieindustrie. Ideal auch zur Grenzstanderfassung von Schüttgütern wie z.B. Sand, Kies, Zement und Granulaten, die in offenen oder geschlossenen Behältern gelagert werden. Beschreibung Der kapazitive Füllstandgrenzschalter CapFox® ENT 21 besteht aus dem in einem robusten Edelstahlgehäuse integrierten Elektronikmodul und der Messelektrode. Die teil- oder vollisolierte Elektrode bildet mit einer leitfähigen Behälterwand oder einer geerdeten Gegenelektrode einen Kondensator, dessen jeweilige Kapazität von den elektrischen Eigenschaften der Umgebung abhängt. Sobald das Dielektrikum (elektrische Feld) nicht mehr durch Luft oder ein anderes Gas (freie Elektrode), sondern durch eine Flüssigkeit oder Schüttgut gebildet wird, tritt ein Kapazitätssprung ein. Dieser wird von der Elektronik in ein Schaltsignal umgewandelt. Als elektrischer Ausgang steht ein 3-poliger NPN- oder PNP-Transistorausgang zur Verfügung. Der Sensorausgang der Ex-Version ist nach EN 60947 (NAMUR) ausgeführt.Die Messelektrode wird je nach Medium und Applikation wahlweise als teil- bzw. vollisolierte Stabsonde oder flexible Seilsonde geliefert. Für die Grenzstanderfassung von anhaftenden, aggressiven oder elektrisch leitfähigen Medien sind ausschließlich vollisolierte Elektroden einzusetzen. Ausführungen Technische Daten Downloads Video Ausführungen Modell / SerieProzessanschlussAusgangssignalArt.-Nr.CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STG1B3-Leiter-PNP5656020ST-L-1B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STG1B3-Leiter-NPN5656020ST-L-1B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STG¾B3-Leiter-PNP5656020ST-L-2B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STG¾B3-Leiter-NPN5656020ST-L-2B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 ST¾"NPT3-Leiter-PNP5656020ST-L-3B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 ST¾"NPT3-Leiter-NPN5656020ST-L-3B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STTri-Clamp DIN 32676, ⌀ 34 mm3-Leiter-PNP5656020ST-L-4B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STTri-Clamp DIN 32676, ⌀ 34 mm3-Leiter-NPN5656020ST-L-4B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STTri-Clamp DIN 32676, ⌀ 50,5 mm3-Leiter-PNP5656020ST-L-5B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 STTri-Clamp DIN 32676, ⌀ 50,5 mm3-Leiter-NPN5656020ST-L-5B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTG1B3-Leiter-PNP5656020HT-L-1B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTG1B3-Leiter-NPN5656020HT-L-1B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTG¾B3-Leiter-PNP5656020HT-L-2B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTG¾B3-Leiter-NPN5656020HT-L-2B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HT¾"NPT3-Leiter-PNP5656020HT-L-3B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HT¾"NPT3-Leiter-NPN5656020HT-L-3B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTTri-Clamp DIN 32676, ⌀ 34 mm3-Leiter-PNP5656020HT-L-4B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTTri-Clamp DIN 32676, ⌀ 34 mm3-Leiter-NPN5656020HT-L-4B02CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTTri-Clamp DIN 32676, ⌀ 50,5 mm3-Leiter-PNP5656020HT-L-5B01CapFox® ENT 21 MSCapFox® ENT 21 MS -20 HTTri-Clamp DIN 32676, ⌀ 50,5 mm3-Leiter-NPN5656020HT-L-5B02 Lagerware Fertigungsware Technische Daten AnzeigeLED grün: BetriebLED orange: StatusProzessanschlussG1BWerkstoffGehäuse: Edelstahl 304SondeMS: Edelstahl 316 LVersorgungsspannungDC 7 − 34 VLaststrom: max. 300 mASchaltpunkteinstellungJustage über mitgeliefertem MagnetstiftStromaufnahmemax. 5 mA max. ohne LastSchutzartIP 68 (EN 60529)elektrischer AnschlussKabelverschraubung M12 x 1,5 mit festem KabelanschlussKabellänge: 2 mGewichtST-Ausführung: ca. 0.3 kgLieferumfangCapFox® ENT 21 gemäß KonfigurationMagnetstift Downloads CapFox® ENT 21 Katalog-Produktinformationen Industrietechnik PDF Englisch Deutsch kapazitiver Füllstandgrenzschalter CapFox® ENT 21 Konformitätserklärungen PDF Herunterladen professionelle Füllstandlösungen für Industrie- und Prozesstechnik Prospekte PDF Italienisch Englisch Deutsch kapazitiver Füllstandgrenzschalter CapFox ENT 21 Betriebsanleitungen PDF Herunterladen kapazitiver Füllstandgrenzschalter CapFox® ENT 21 Katalog-Bestellschlüssel PDF Englisch Deutsch Professionelle Fuellstandloesungen Prospekt Prospekte PDF Deutsch Englisch Italienisch Video
professionelle Füllstandlösungen für Industrie- und Prozesstechnik Prospekte PDF Italienisch Englisch Deutsch
