VibraFox GVG 11

Vibrationsgrenzschalter für Flüssigkeiten

Ausführungen Betriebsanleitung Video

  • kompakte Bauform
  • WHG-Zulassung
  • Wartungsfreiheit
  • hohe chemische Beständigkeit
  • variable Prozessanschlüsse
  • Inbetriebnahme ohne Abgleich

Geeignet zur Grenzstanddetektion von Flüssigkeiten mit einer maximalen dynamischen Viskosität von 10.000 mPa ⋅ s und einer Mindestdichte von 0,7 kg/dm3. Speziell dort, wo Schwimmerschalter aufgrund von Strömungen, Turbulenzen oder Ansatzbildung nicht geeignet sind. Besonders geeignet als Überlauf- oder Trockenlaufschutz. Aufgrund der WHG-Zulassung kann VibraFox® als Teil einer zugelassenen Überfüllsicherung eingesetzt werden.

Die Schwinggabel des VibraFox® wird auf ihre Resonanzfrequenz angeregt. Berührt das Medium die Gabel, ergibt sich daraus eine Frequenzänderung, die von der Elektronik wahrgenommen und in ein Schaltsignal umgewandelt wird. Die einzigartige Auswerteelektronik ermöglicht den Einsatz auch unter extremen Bedingungen wie z. B. in vibrierenden Behältern oder bei turbulenten Flüssigkeitsoberflächen.

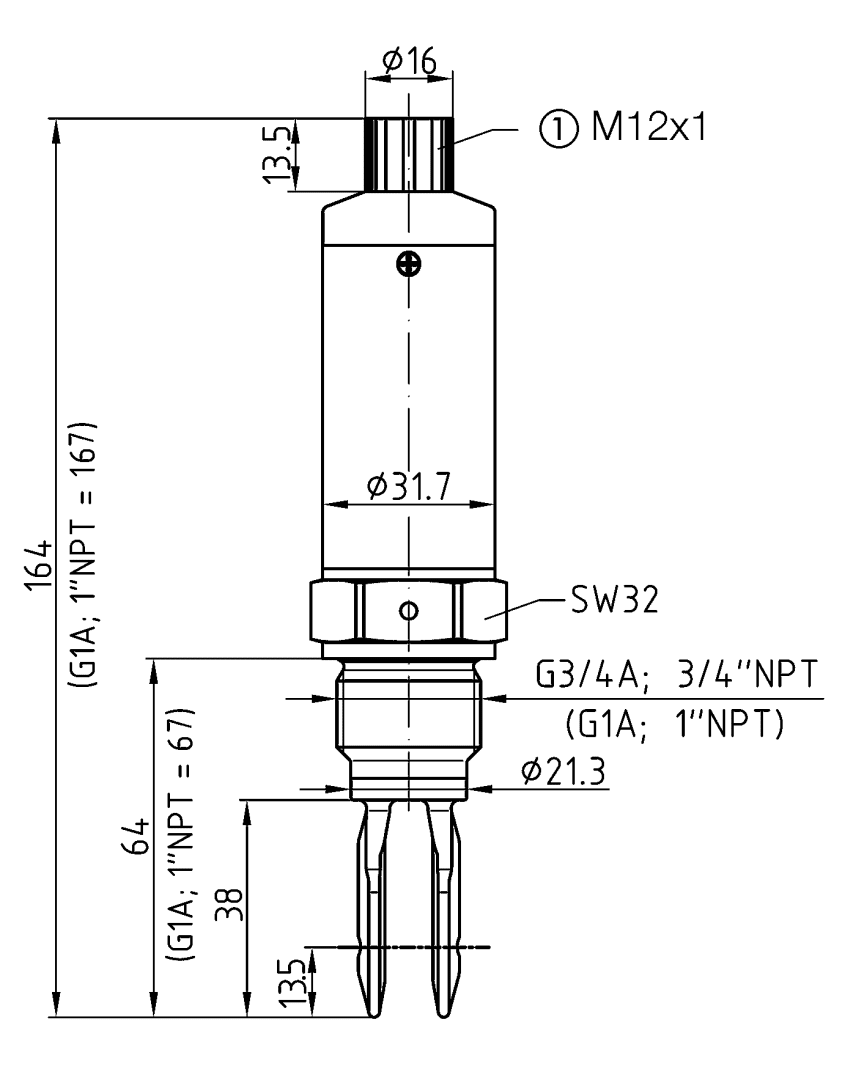

EinbaulängeArt.-Nr.
Vibrationsgrenzschalter VibraFox GVG 1164 mm56166
Vibrationsgrenzschalter VibraFox GVG 1167 mm56167
  • Lagerware
  • Fertigungsware

Dichte des Mediums
0.7 − 2.5 kg/dm³
dynamische Viskosität des Mediums
0.1 mPa ∙ sec − 10000 mPa ∙ sec
Fließgeschwindigkeit
max. 6 m/s (max. bei einer Viskosität von 10.000 mPa ⋅ s)
Temperatureinsatzbereich
Medium:
-40/+100 °C
Umgebung:
-40/+70 °C
Prozessdruck
-1/+64 bar
Prozessanschluss
G¾A
Gehäuse
Edelstahl 316 L
Kappe:
PEI
Schwinggabel:
Edelstahl 316 L
Versorgungsspannung
3-Leiter: DC 10 − 55 V
Laststrom
3-Leiter: max. 250 mA
Leistungsaufnahme
3-Leiter: max. 0.6 W max.
Ausgang
3-Leiter: Transistor (PNP)
Schaltverzögerung
nach Eintauchen: 0,5 s,
nach Austauchen: 0,5 s
Schaltpunkt
Einbau von oben: 11 mm,
Einbau von unten: 34 mm
(in Wasser bei 25 °C)
Schalthysterese
Einbau vertikal: ca. 2 mm,
Einbau horizontal: 2 mm
(in Wasser bei 25 °C)
optische Anzeige
2 Farb-LED grün/rot
Funktionstest
mit Prüfmagnet (mitgeliefert)
elektrischer Anschluss
IP 67 (EN 60529)
bauordnungsrechtlicher Verwendbarkeitsnachweis
DIBt: Z-65.11-412
