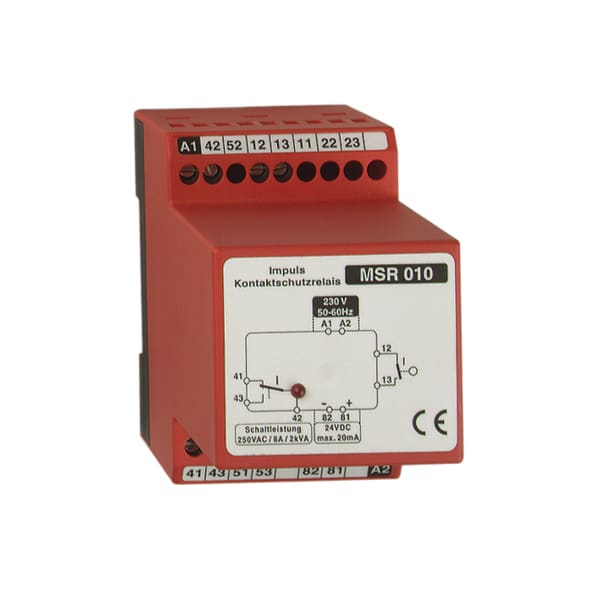

Kontaktschutzrelais MSR

Kontaktschutzrelais für Grenzsignalgeber

Ausführungen Downloads

Durch Ansteuerung der elektromechanischen Kontakte mit impulsförmiger Spannung werden ungewollte Schaltvorgänge vermieden. Das Kontaktmaterial wird geschont, die Lebensdauer der Kontakte werden durch eine Abfallverzögerung erhöht. Speziell bei flüssigkeitsgefüllten Messgeräten empfohlen.

Art.-Nr.
Kontaktschutzrelais MSR 0101 Kontakt38201
Kontaktschutzrelais MSR 0202 Kontakte38202
Kontaktschutzrelais MSR 011Intervall38203
  • Lagerware
  • Fertigungsware

Versorgungsspannung
AC 230 V, 50 − 60 Hz
Leistungsaufnahme
  6 VA
Steuerspannung
DC 35–40 V Pulse
Schaltausgang
MSR 010: 1 potenzialfreier Wechsler
MSR 020: 2 potenzialfreie Wechsler
MSR 011: 2 potenzialfreie Wechsler
Kontaktbelastung:
AC 250 V, 8 A, 2000 VA
Spannungsversorgung
DC 24 V, max. 20 mA für externe Geräte oder LED-Anzeigen
Temperatureinsatzbereich
Umgebung:
0/70 °C
Gehäuse
Kunststoff (PA 6.6)
Montage auf Normschiene 35 x 7,5 mm nach DIN EN 60715
B x H x T:
50 x 75 x 97 mm
Schutzart:
IP 20 (EN 60529)

KONTAKTSCHUTZRELAIS_MSR.PDF

Kontaktschutzrelais MSR für Grenzsignalgeber
