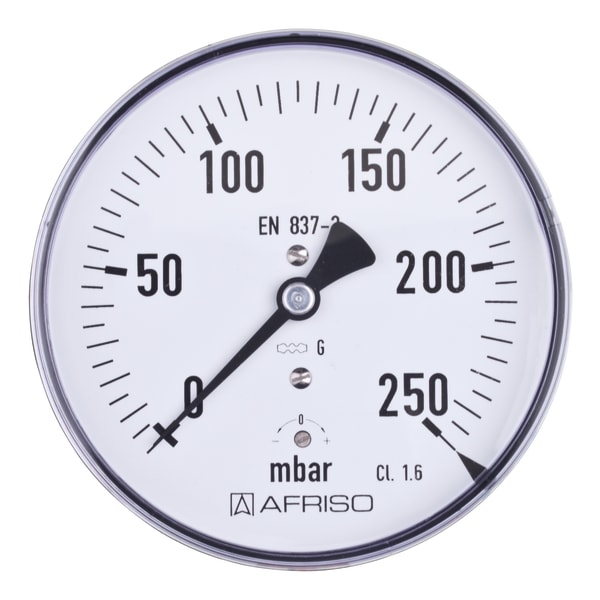

KP100 D211

Kapselfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100 D21135104211
-40/0 mbardirektKP100 D21135105211
-60/0 mbardirektKP100 D21135106211
-100/0 mbardirektKP100 D21135107211
-160/0 mbardirektKP100 D21135108211
-250/0 mbardirektKP100 D21135109211
-400/0 mbardirektKP100 D21135110211
-600/0 mbardirektKP100 D21135111211
-1 000/0 mbardirektKP100 D21135112211
0/25 mbardirektKP100 D21135116211
0/40 mbardirektKP100 D21135117211
0/60 mbardirektKP100 D21135118211
0/100 mbardirektKP100 D21135119211
0/160 mbardirektKP100 D21135120211
0/250 mbardirektKP100 D21135121211
0/400 mbardirektKP100 D21135122211
0/600 mbardirektKP100 D21135123211
0/1 000 mbardirektKP100 D21135124211
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100: IP 44 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial

PRO_TEC_BEP_KP_D21X-D31X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1,0 NG 100 | 38180
Anschlussstutzen vernickelt NG 100 | 38086
Drosselschraube Messing NG 100 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38099
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von außen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von außen verstellbar mit Drehknopf | 38190
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167
