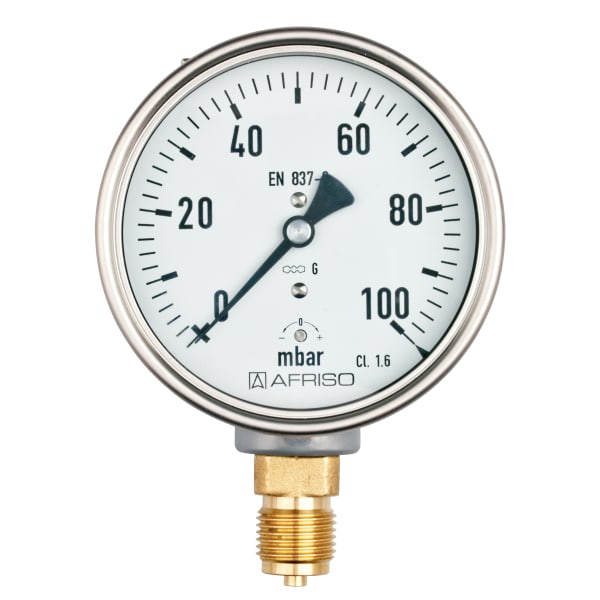

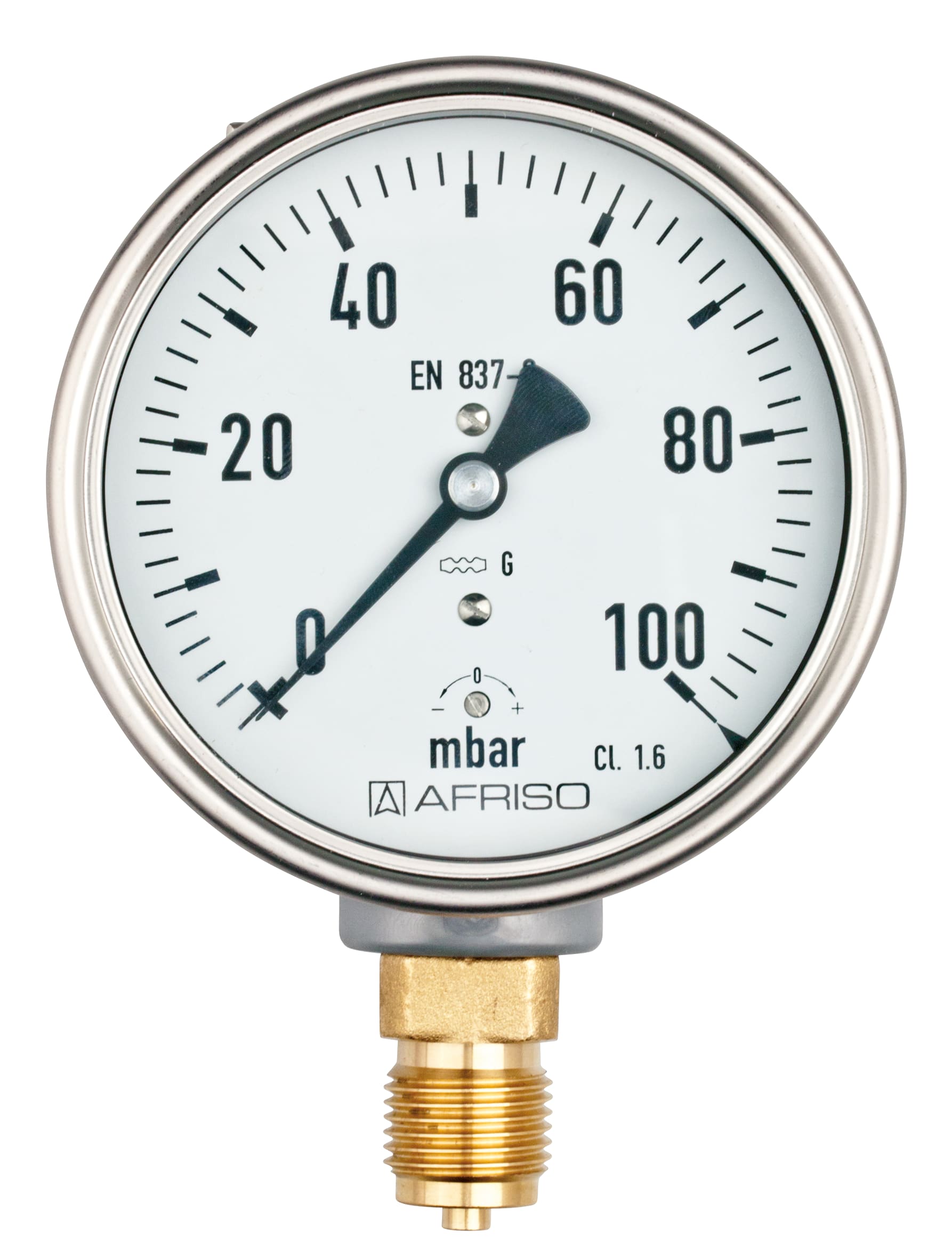

KP100 D401

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100 D40135104401
-40/0 mbardirektKP100 D40135105401
-60/0 mbardirektKP100 D40135106401
-100/0 mbardirektKP100 D40135107401
-160/0 mbardirektKP100 D40135108401
-250/0 mbardirektKP100 D40135109401
-400/0 mbardirektKP100 D40135110401
-600/0 mbardirektKP100 D40135111401
-1 000/0 mbardirektKP100 D40135112401
0/25 mbardirektKP100 D40135116401
0/40 mbardirektKP100 D40135117401
0/60 mbardirektKP100 D40135118401
0/100 mbardirektKP100 D40135119401
0/160 mbardirektKP100 D40135120401
0/250 mbardirektKP100 D40135121401
0/400 mbardirektKP100 D40135122401
0/600 mbardirektKP100 D40135123401
0/1 000 mbardirektKP100 D40135124401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100: IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D401: Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_KAPSELFEDER_STANDARD_D4_ANSCHLUSS_RADIAL_1.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1,0 NG 100 | 38180
Anschlussstutzen vernickelt NG 100 | 38086
Drosselschraube Messing NG 100 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38099
3-Lochfrontflansch Edelstahl 304 poliert NG 100 | 37609
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100 | 38050
Bajonettring Edelstahl 304 poliert NG 100 | 38053
Gehäuse Edelstahl 304 poliert NG 100 | 37613
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von außen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von außen verstellbar mit Drehknopf | 38190
Sichtscheibe Sicherheitsverbundglas NG 100 | 38074
besondere Einbaulage NG 100 | 38149
Erhöhte Schutzart IP 54 NG 100 | 38160
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage | 38056
