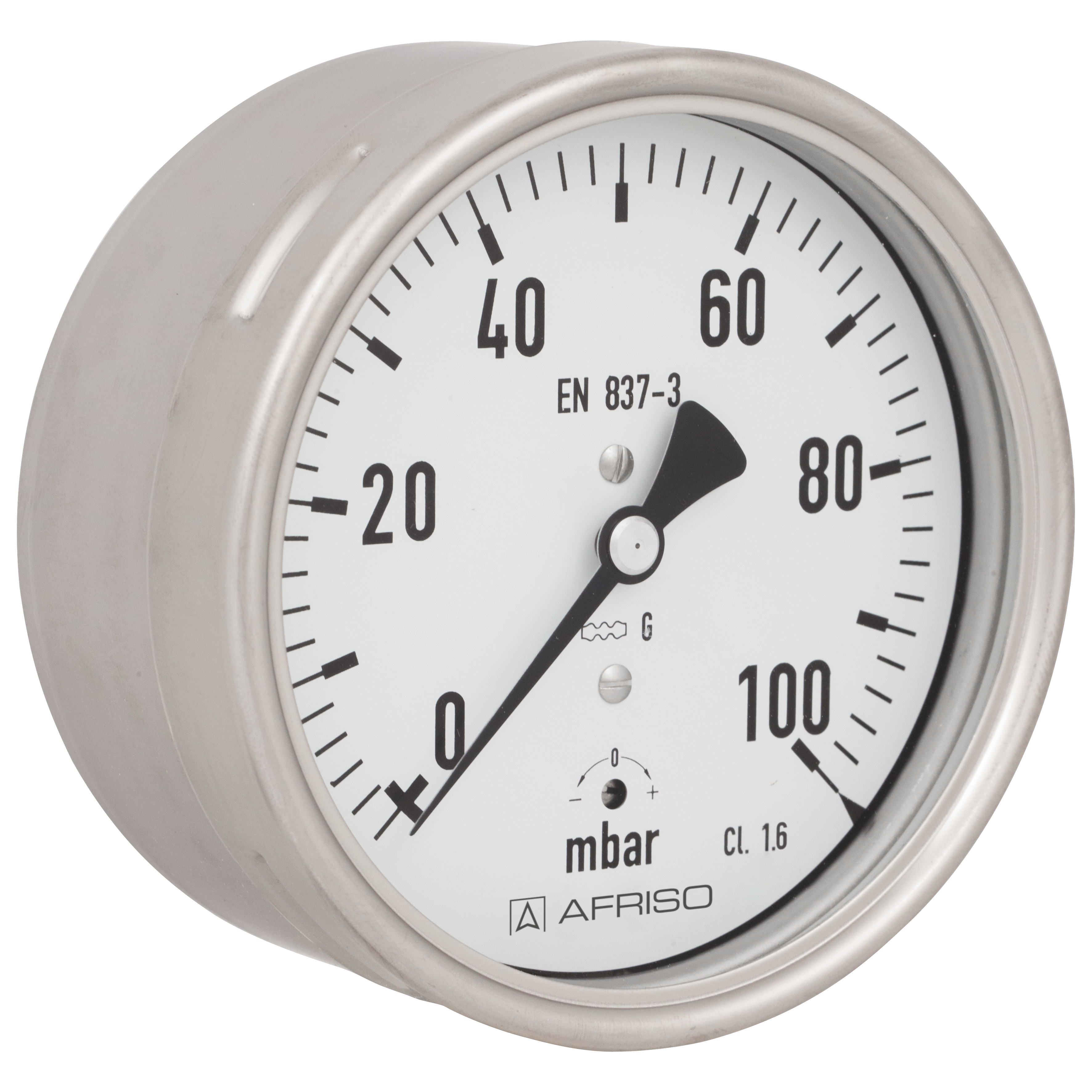

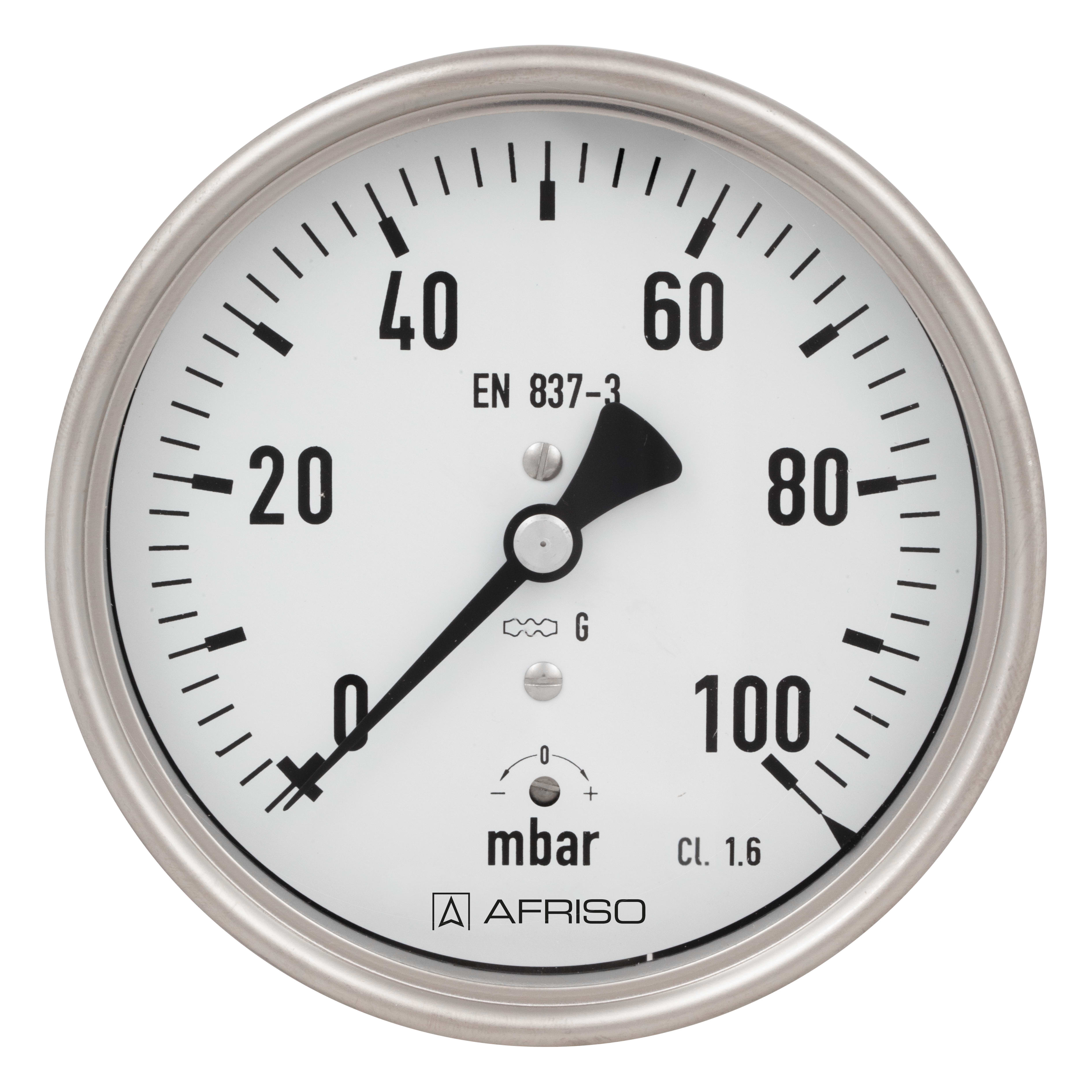

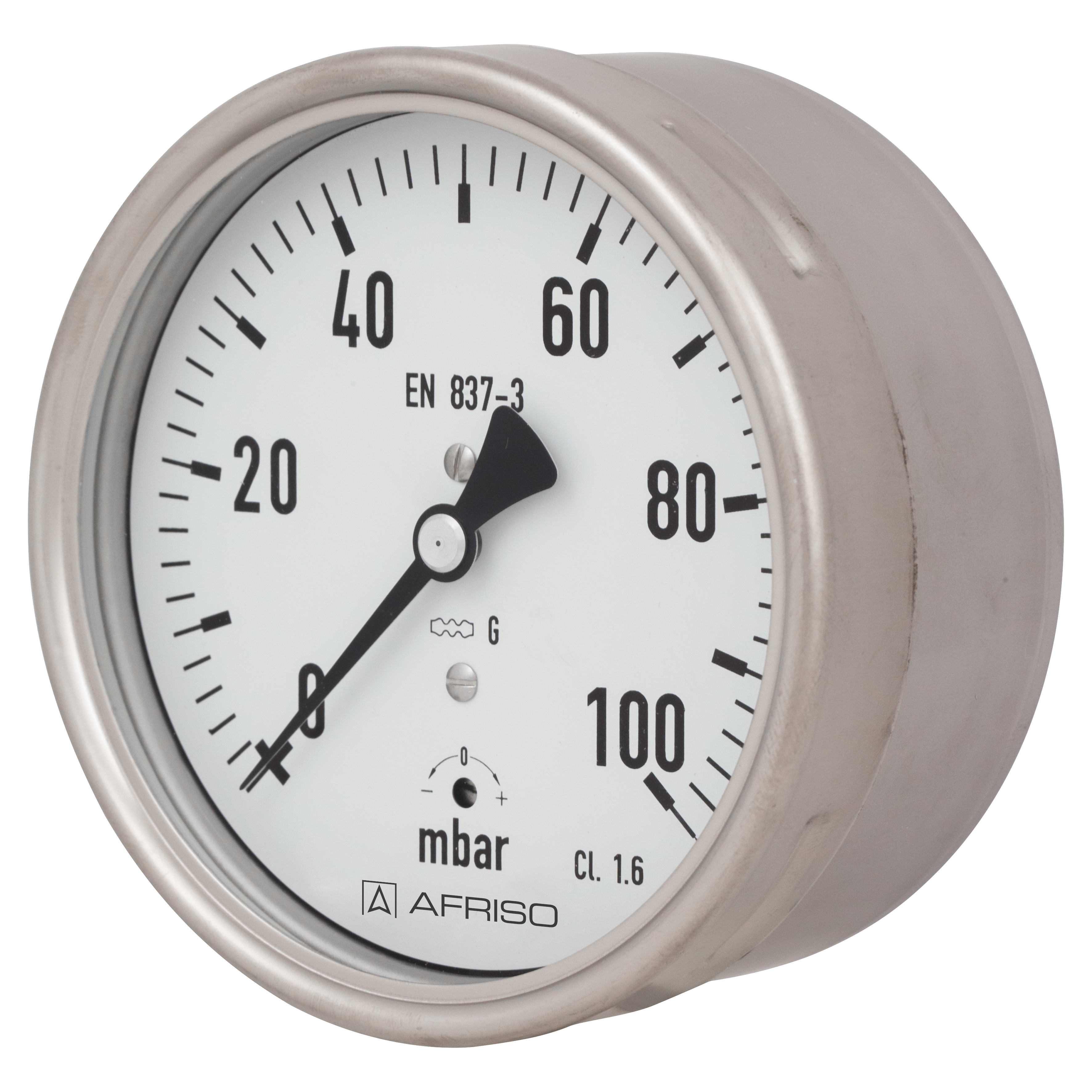

KP100Ch D412

Kapselfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • robustes Edelstahlgehäuse (mit Bajonettring)
  • mediumberührte Teile und Zeigerwerk aus Edelstahl
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige, trockene und aggressive Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100Ch D41235104412
-40/0 mbardirektKP100Ch D41235105412
-60/0 mbardirektKP100Ch D41235106412
-100/0 mbardirektKP100Ch D41235107412
-160/0 mbardirektKP100Ch D41235108412
-250/0 mbardirektKP100Ch D41235109412
-400/0 mbardirektKP100Ch D41235110412
-600/0 mbardirektKP100Ch D41235111412
-1 000/0 mbardirektKP100Ch D41235112412
0/25 mbardirektKP100Ch D41235116412
0/40 mbardirektKP100Ch D41235117412
0/60 mbardirektKP100Ch D41235118412
0/100 mbardirektKP100Ch D41235119412
0/160 mbardirektKP100Ch D41235120412
0/250 mbardirektKP100Ch D41235121412
0/400 mbardirektKP100Ch D41235122412
0/600 mbardirektKP100Ch D41235123412
0/1 000 mbardirektKP100Ch D41235124412
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, axial
Messglied
Kapselfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Nullpunktkorrektur
frontseitig
Dichtung
FKM (Viton)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D412: Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

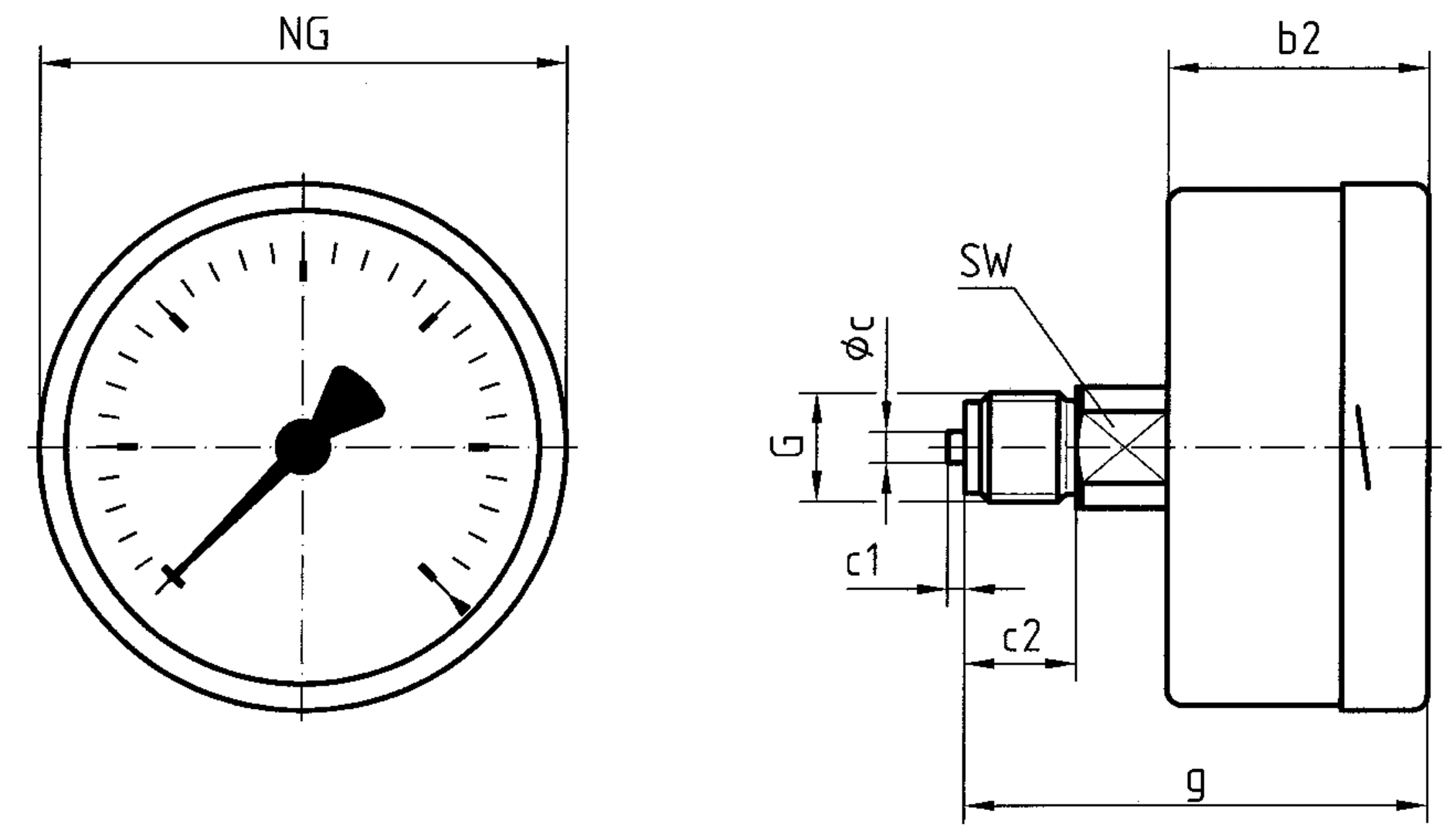

Anschluss axial

PRO_TEC_BEP_KAPSELFEDER_CHEMIE_D4_ANSCHLUSS_AXIAL_1.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Edelstahl 316 Ti NG 100 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38105
3-Lochfrontflansch Edelstahl 304 poliert NG 100 | 37609
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100 | 38050
Bajonettring Edelstahl 304 poliert NG 100 | 38053
Gehäuse Edelstahl 304 poliert NG 100 | 37613
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von außen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von außen verstellbar mit Drehknopf | 38190
Sichtscheibe Sicherheitsverbundglas NG 100 | 38074
Mediumberührte Teile öl- und fettfrei gereinigt NG 100 Aufdruck „öl- und fettfrei“ | 37617
Erhöhte Schutzart IP 54 NG 100 | 38160
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage | 38056
