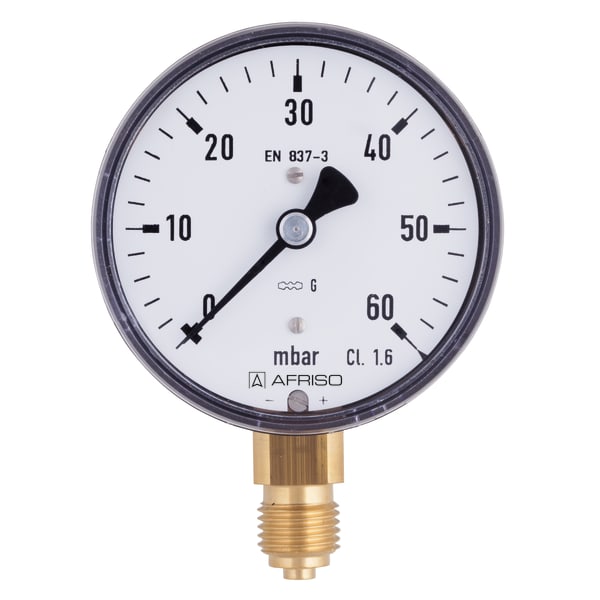

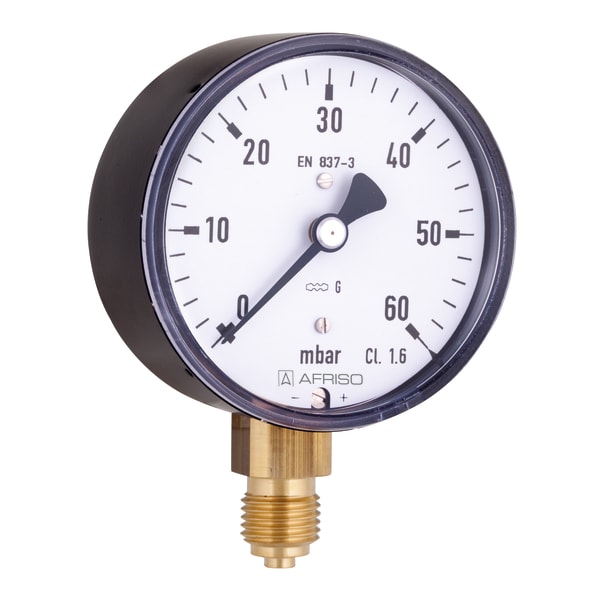

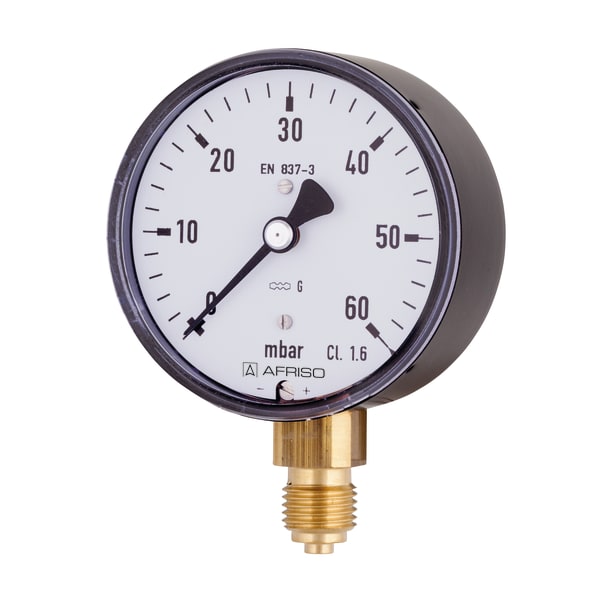

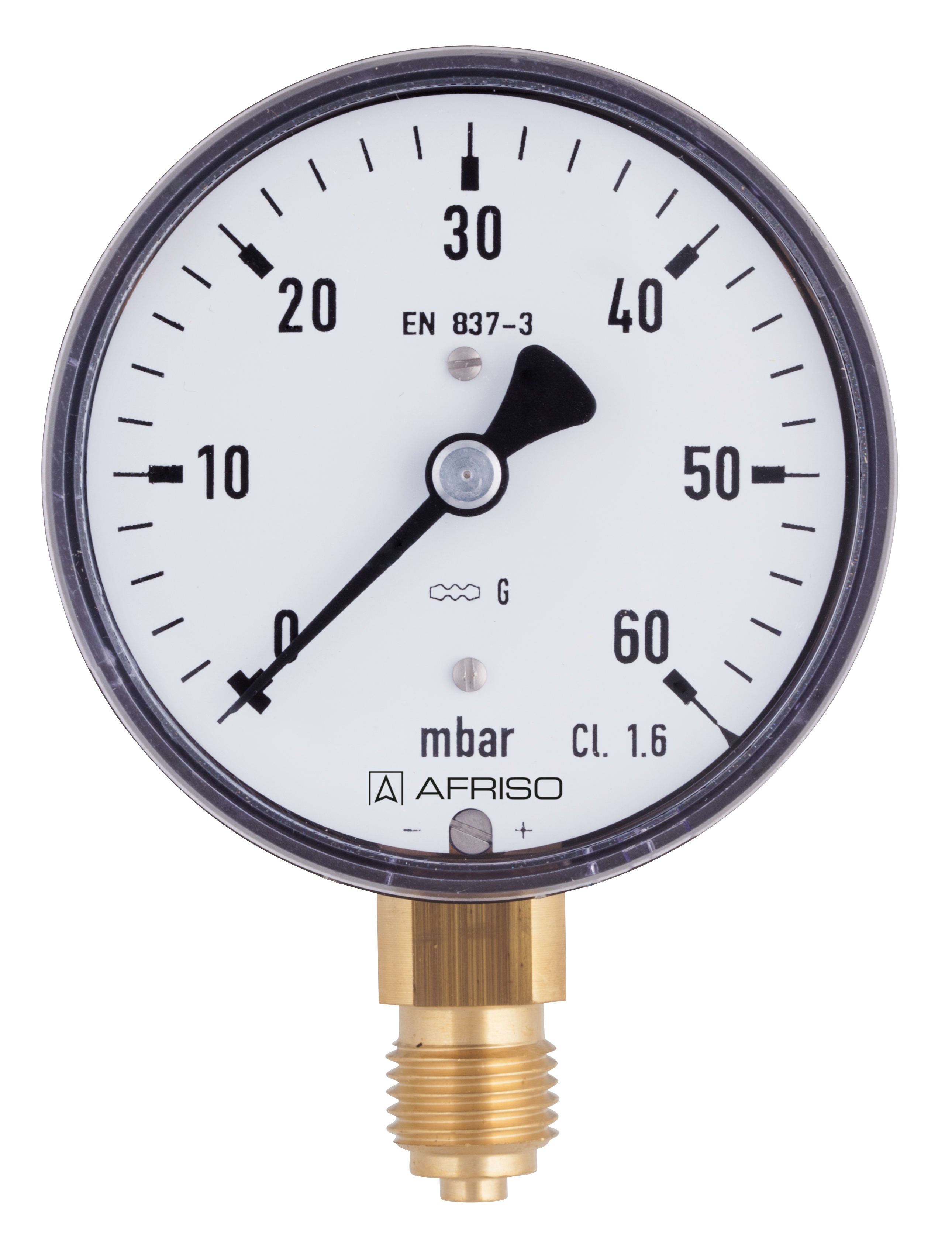

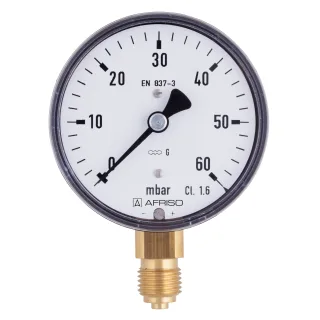

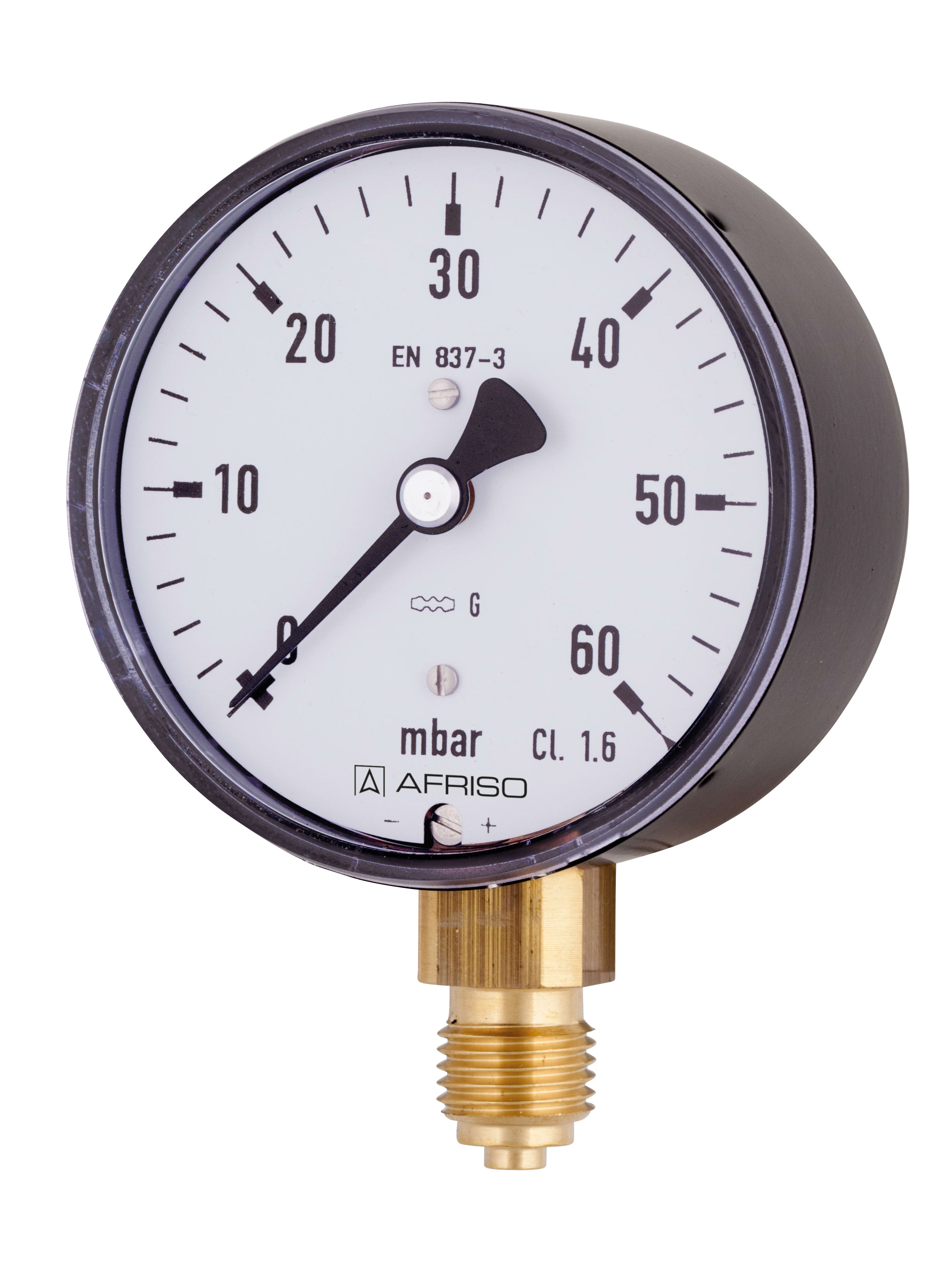

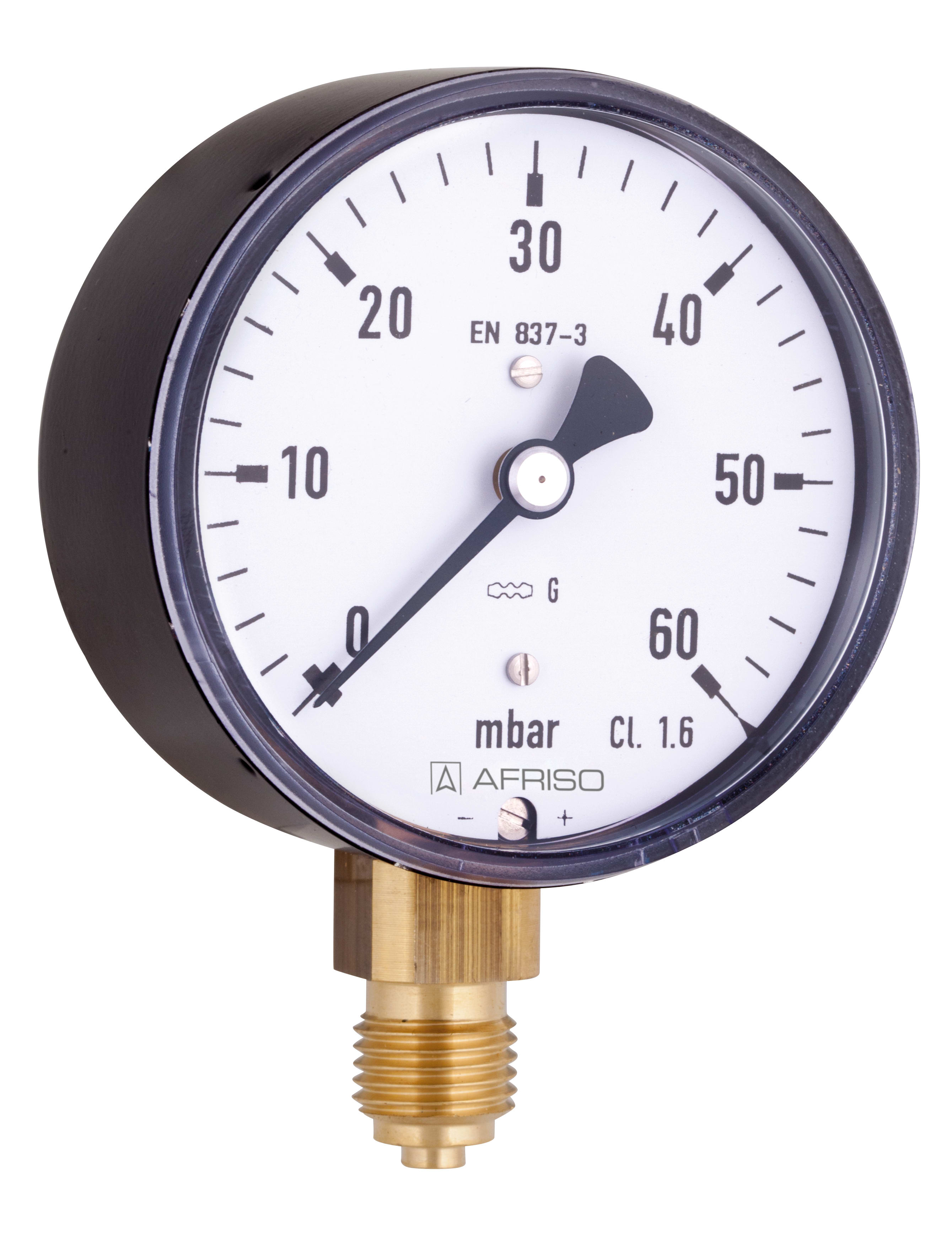

KP63 D201

Kapselfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63 D20135004201
-40/0 mbardirektKP63 D20135005201
-60/0 mbardirektKP63 D20135006201
-100/0 mbardirektKP63 D20135007201
-160/0 mbardirektKP63 D20135008201
-250/0 mbardirektKP63 D20135009201
-400/0 mbardirektKP63 D20135010201
-600/0 mbardirektKP63 D20135011201
-1 000/0 mbardirektKP63 D20135012201
0/25 mbardirektKP63 D20135016201
0/40 mbardirektKP63 D20135017201
0/60 mbardirektKP63 D20135018201
0/100 mbardirektKP63 D20135019201
0/160 mbardirektKP63 D20135020201
0/250 mbardirektKP63 D20135021201
0/400 mbardirektKP63 D20135022201
0/600 mbardirektKP63 D20135023201
0/1 000 mbardirektKP63 D20135024201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Messing NG 63 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38097
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von außen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von außen verstellbar mit Drehknopf | 38188
besondere Einbaulage NG 63 | 38147
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
