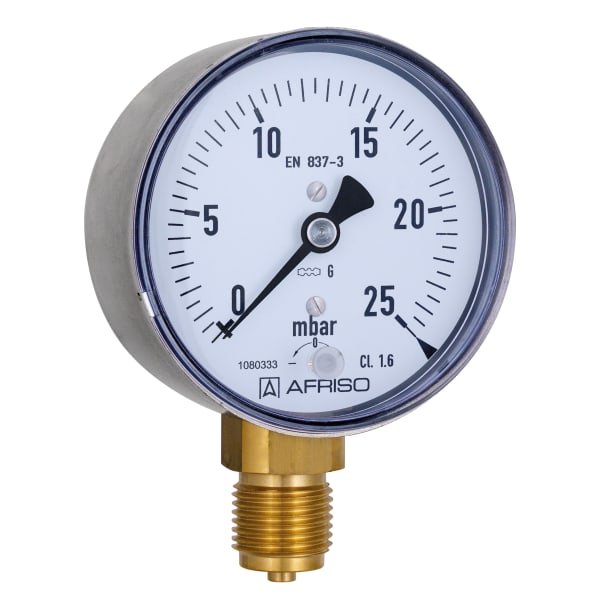

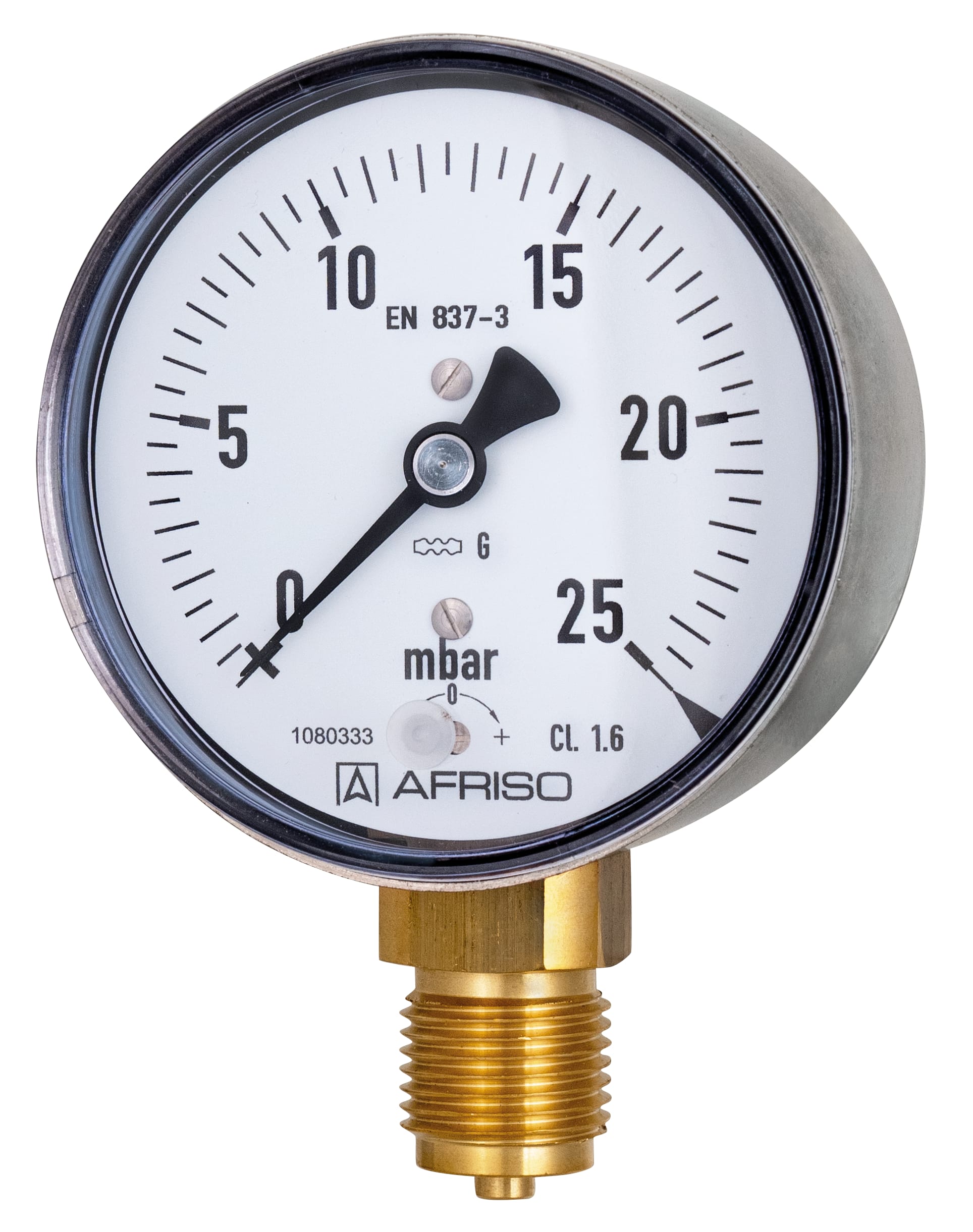

PRO_TEC_SAL_KP80_D301_35066301.TIF

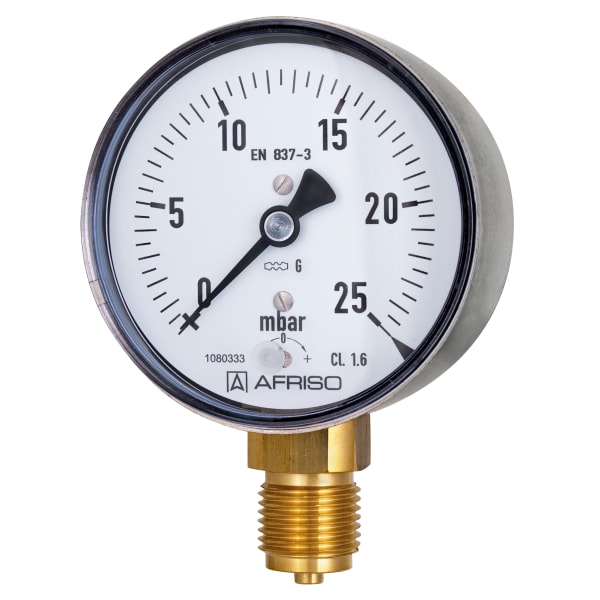

PRO_TEC_SAR_KP80_D301_35066301.TIF

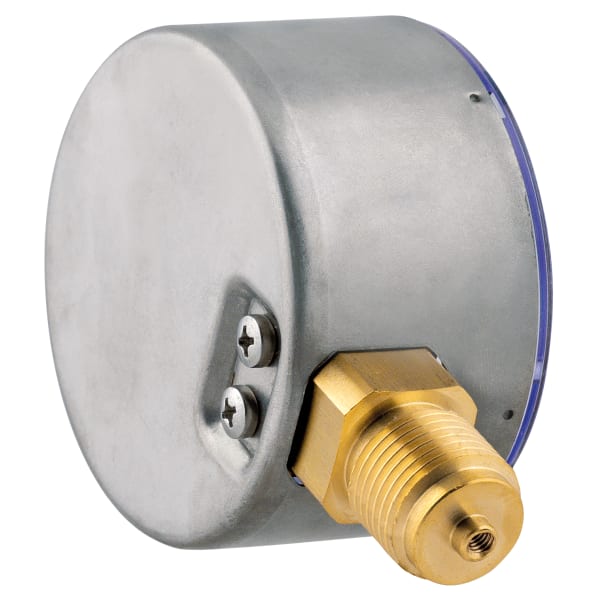

ALT_PRO_TEC_SAL_KP100_D301_35119301.TIF

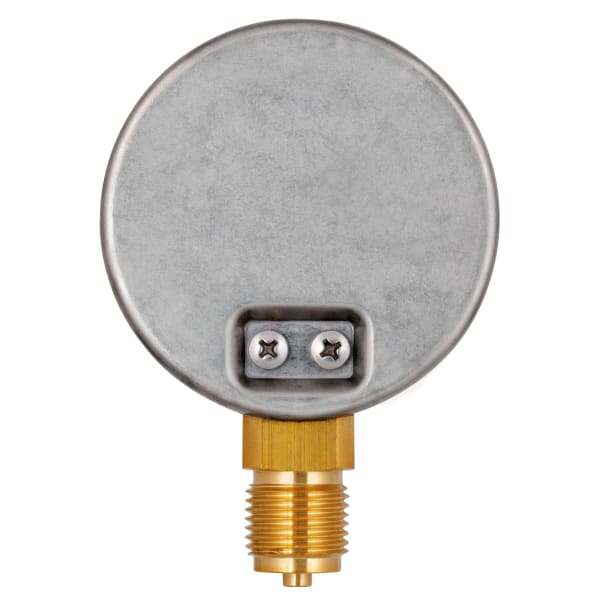

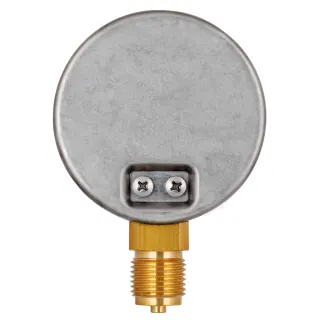

PRO_TEC_RUE_KP80_D301_35066301_NEU.TIF
PRO_TEC_ILL_SCHNITT_KP.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
PRO_ECO_PRI_KP63_KP80_D301.TIF
PRO_TEC_SAL_KP80_D301_35066301.TIF
PRO_TEC_SAR_KP80_D301_35066301.TIF
ALT_PRO_TEC_SAL_KP100_D301_35119301.TIF
PRO_TEC_RUE_KP80_D301_35066301_NEU.TIF
PRO_TEC_ILL_SCHNITT_KP.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
Bilder 7

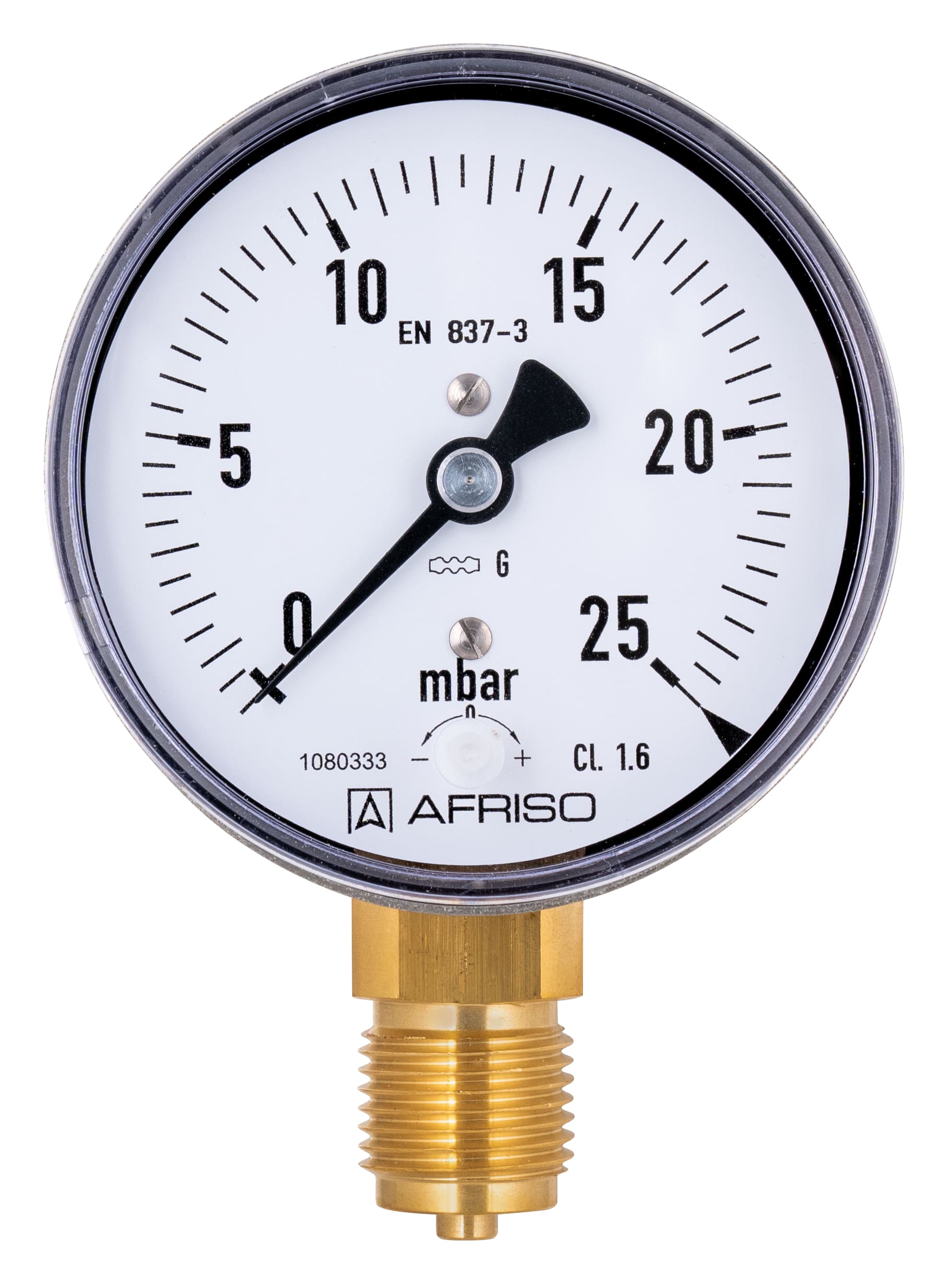

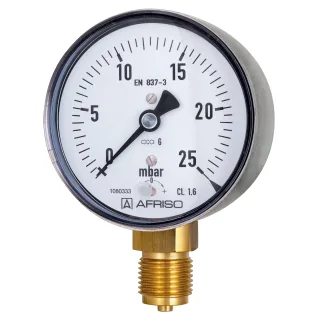

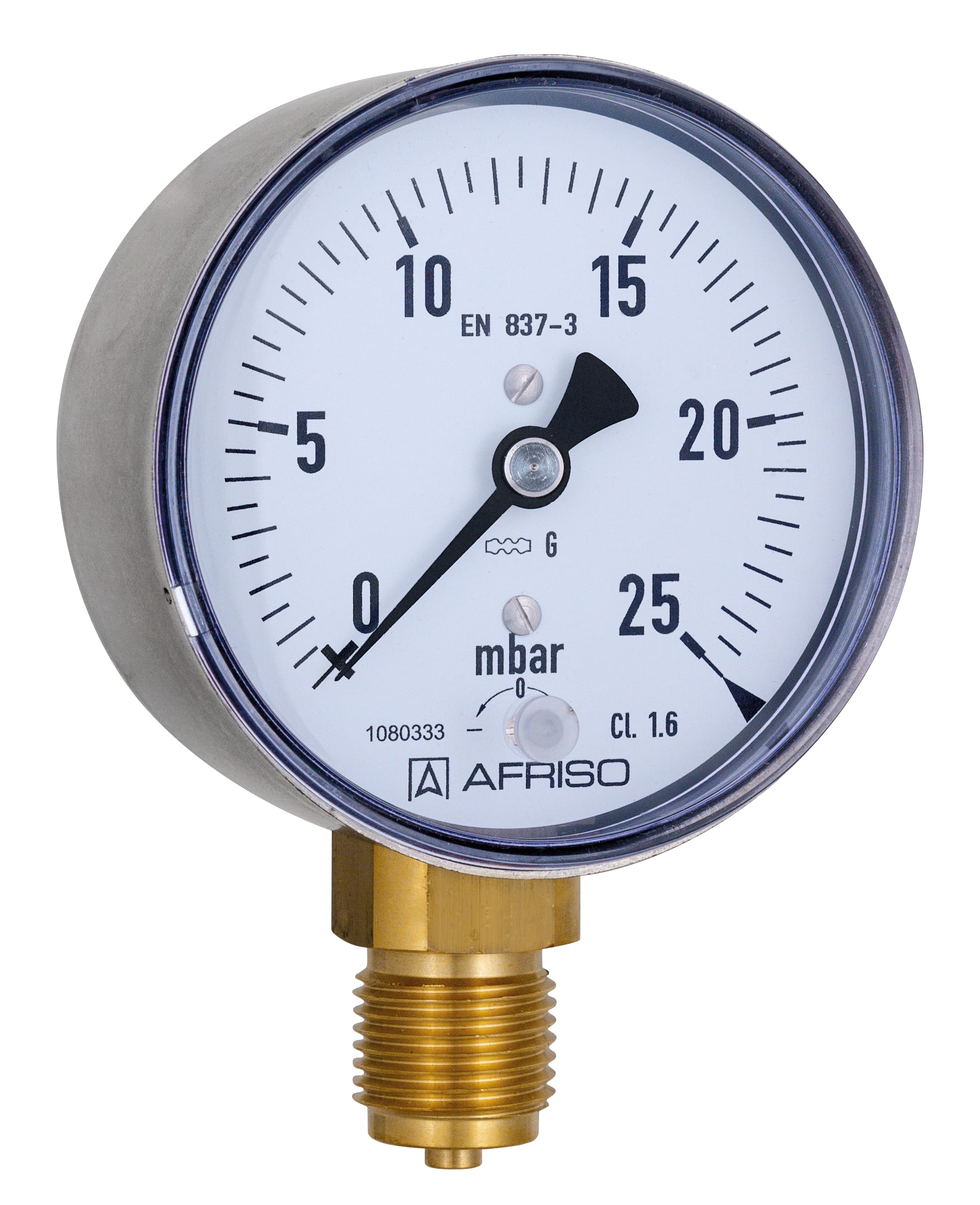

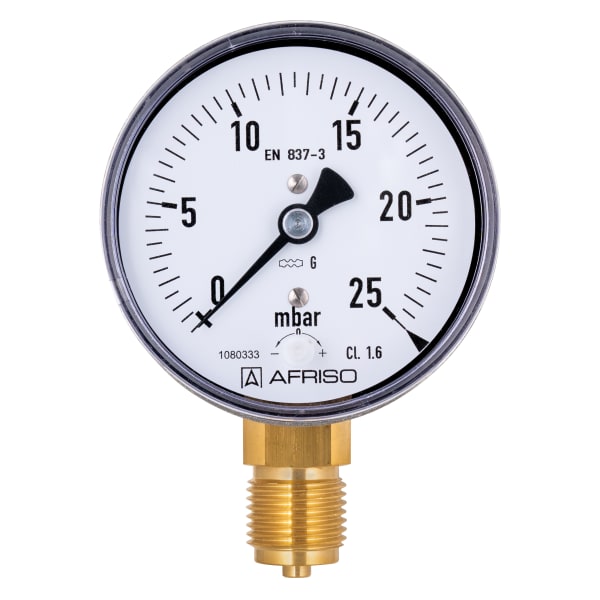

KP63 D301

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63 D30135004301
-40/0 mbardirektKP63 D30135005301
-60/0 mbardirektKP63 D30135006301
-100/0 mbardirektKP63 D30135007301
-160/0 mbardirektKP63 D30135008301
-250/0 mbardirektKP63 D30135009301
-400/0 mbardirektKP63 D30135010301
-600/0 mbardirektKP63 D30135011301
-1 000/0 mbardirektKP63 D30135012301
0/25 mbardirektKP63 D30135016301
0/40 mbardirektKP63 D30135017301
0/60 mbardirektKP63 D30135018301
0/100 mbardirektKP63 D30135019301
0/160 mbardirektKP63 D30135020301
0/250 mbardirektKP63 D30135021301
0/400 mbardirektKP63 D30135022301
0/600 mbardirektKP63 D30135023301
0/1 000 mbardirektKP63 D30135024301
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

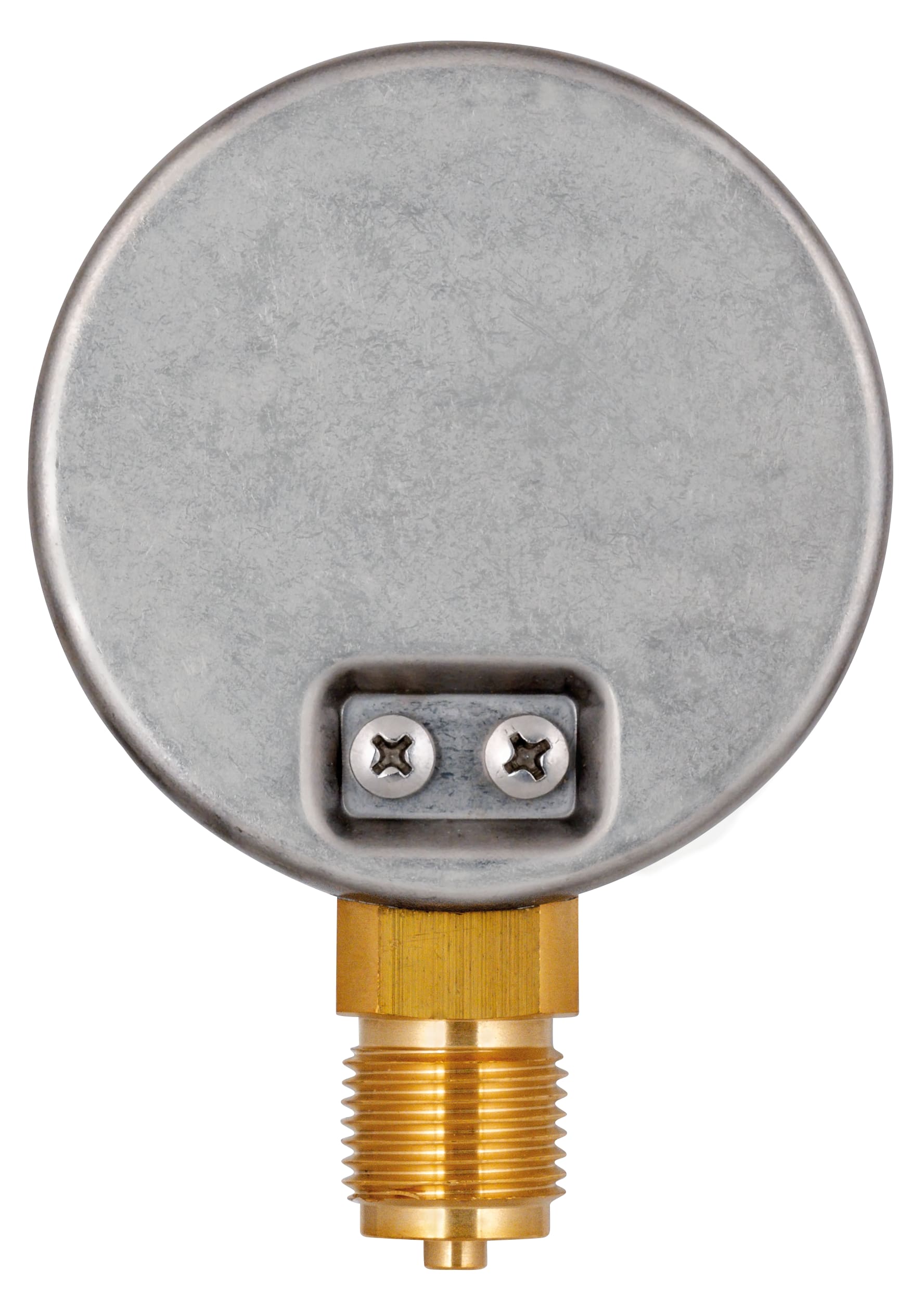

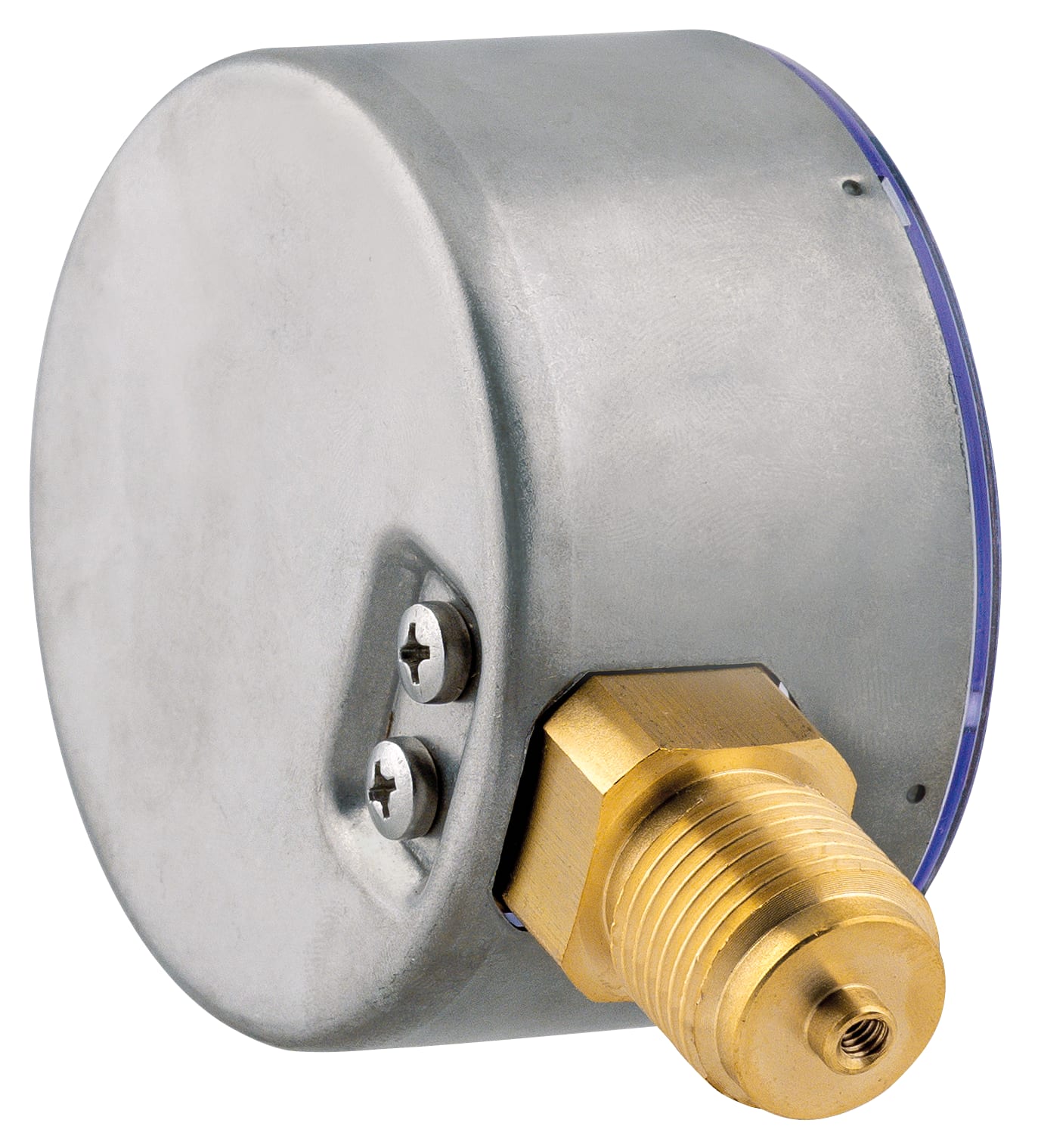

Anschluss radial

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 63 | 38084
Drosselschraube Messing NG 63 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38097
3-Lochfrontflansch Edelstahl 304 poliert NG 63 | 37608
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 63
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 63 | 38048
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von außen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von außen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
besondere Einbaulage NG 63 | 38147
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 63 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 63 zur werkseitigen Montage | 38054
