Industrietechnik Mechanische Druckmessgeräte KP63Ch D412
PRO_TEC_SCD_KP-CH_S.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_ZENTRISCH.TIF
PRO_TEC_SCD_KP-CH_S.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_ZENTRISCH.TIF
Bilder 2

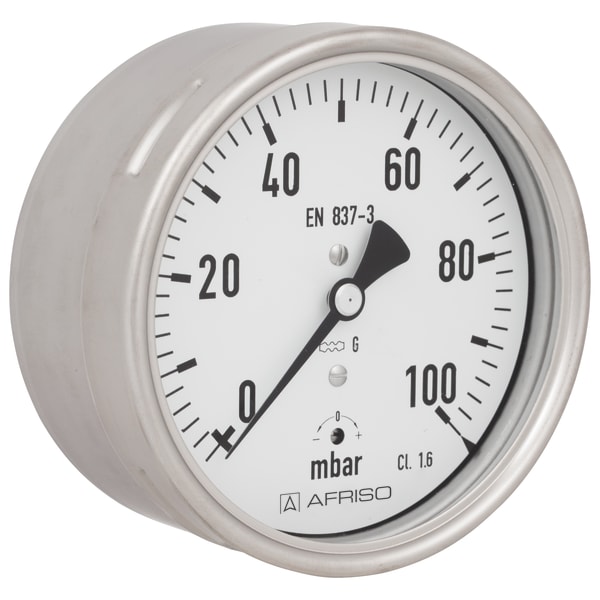

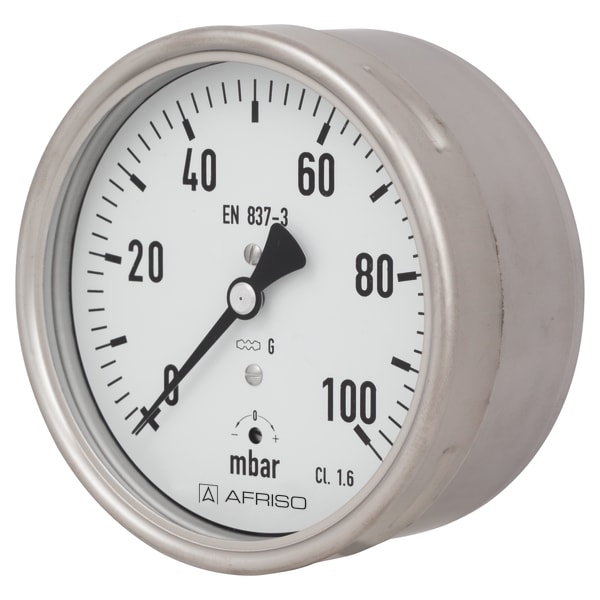

KP63Ch D412

Kapselfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • robustes Edelstahlgehäuse (mit Bajonettring)
  • mediumberührte Teile und Zeigerwerk aus Edelstahl
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige, trockene und aggressive Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63Ch D41235004412
-40/0 mbardirektKP63Ch D41235005412
-60/0 mbardirektKP63Ch D41235006412
-100/0 mbardirektKP63Ch D41235007412
-160/0 mbardirektKP63Ch D41235008412
-250/0 mbardirektKP63Ch D41235009412
-400/0 mbardirektKP63Ch D41235010412
-600/0 mbardirektKP63Ch D41235011412
-1 000/0 mbardirektKP63Ch D41235012412
0/25 mbardirektKP63Ch D41235016412
0/40 mbardirektKP63Ch D41235017412
0/60 mbardirektKP63Ch D41235018412
0/100 mbardirektKP63Ch D41235019412
0/160 mbardirektKP63Ch D41235020412
0/250 mbardirektKP63Ch D41235021412
0/400 mbardirektKP63Ch D41235022412
0/600 mbardirektKP63Ch D41235023412
0/1 000 mbardirektKP63Ch D41235024412
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, axial
Messglied
Kapselfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Nullpunktkorrektur
frontseitig
Dichtung
FKM (Viton)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D412: Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial

PRO_TEC_BEP_KAPSELFEDER_CHEMIE_D4_ANSCHLUSS_AXIAL_1.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Edelstahl 316 Ti NG 63 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38103
3-Lochfrontflansch Edelstahl 304 poliert NG 63 | 37608
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 63
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 63 | 38048
Bajonettring Edelstahl 304 poliert NG 63 | 38052
Gehäuse Edelstahl 304 poliert NG 63 | 37611
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von außen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von außen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Mediumberührte Teile öl- und fettfrei gereinigt NG 63 Aufdruck „öl- und fettfrei“ | 37615
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 63 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 63 zur werkseitigen Montage | 38054
