KP63Ch D452

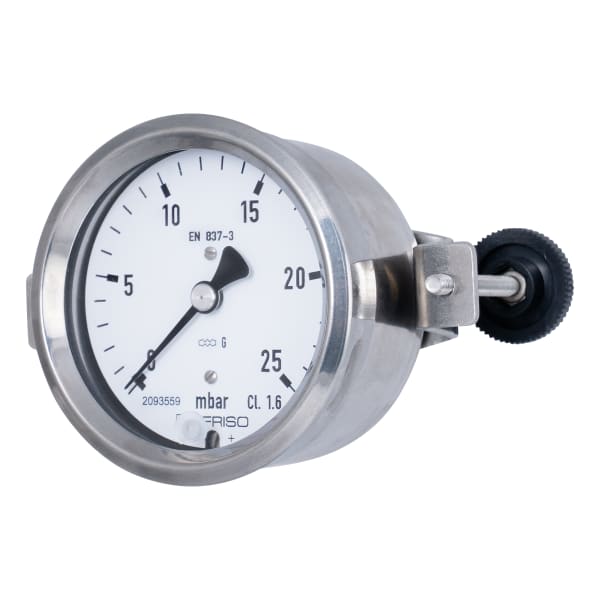

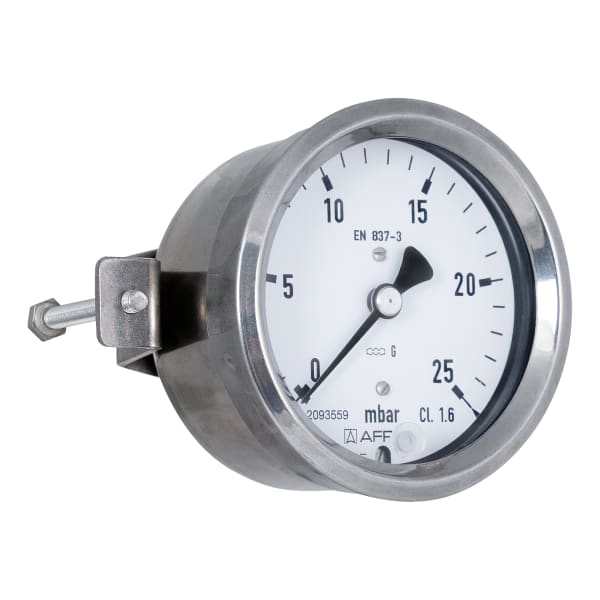

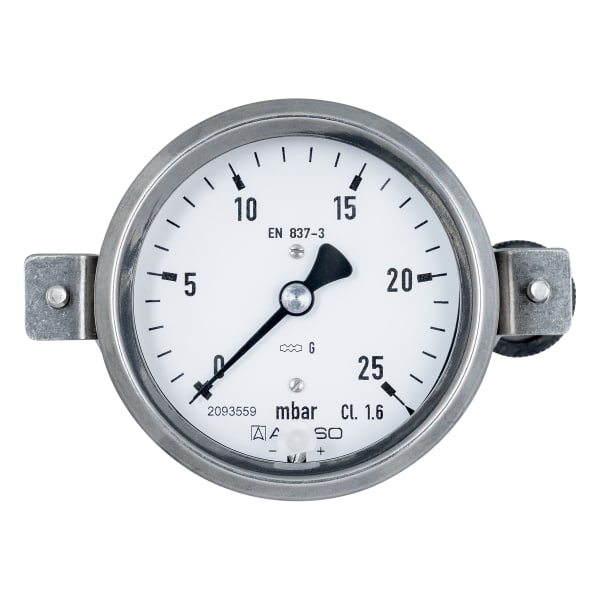

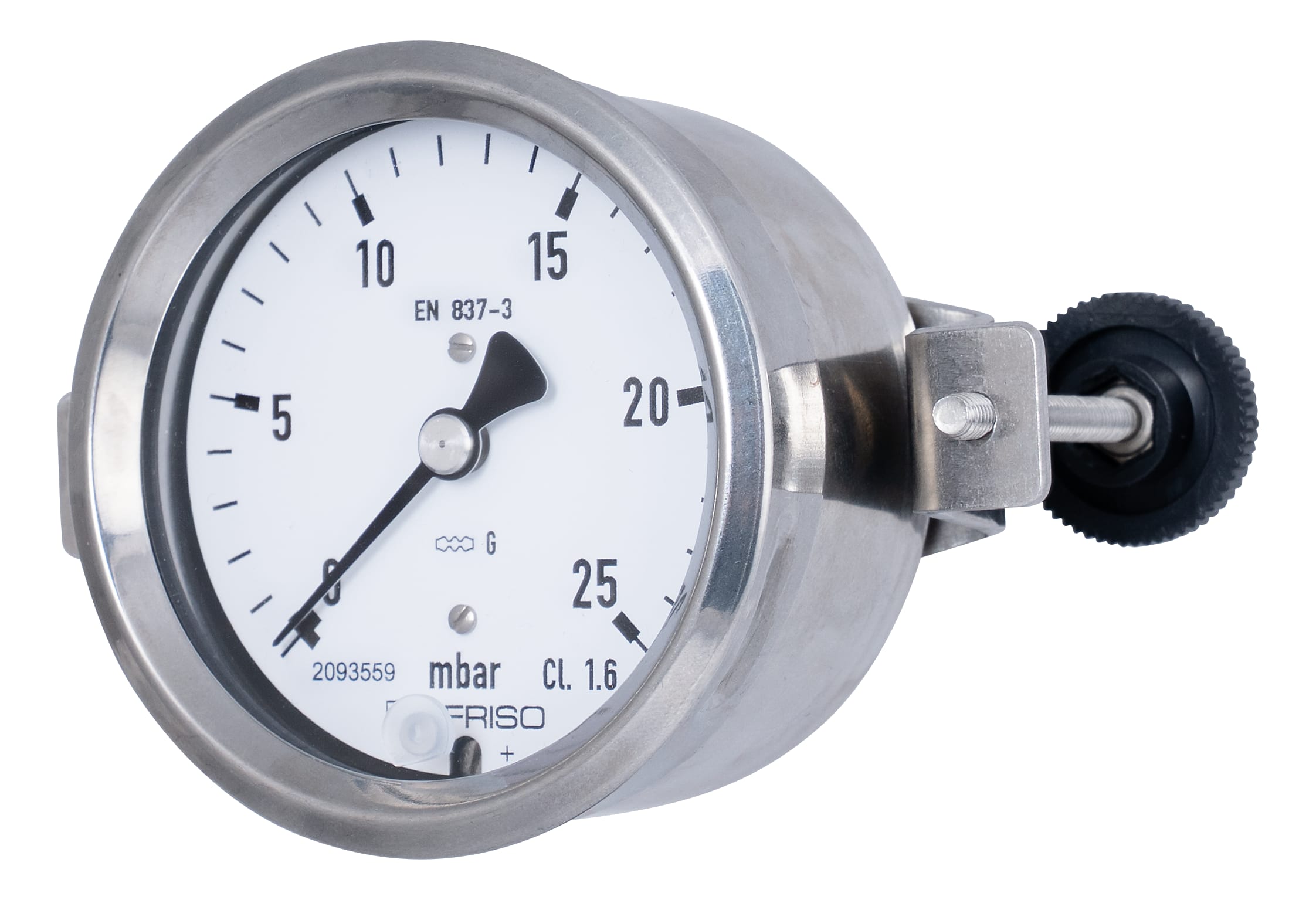

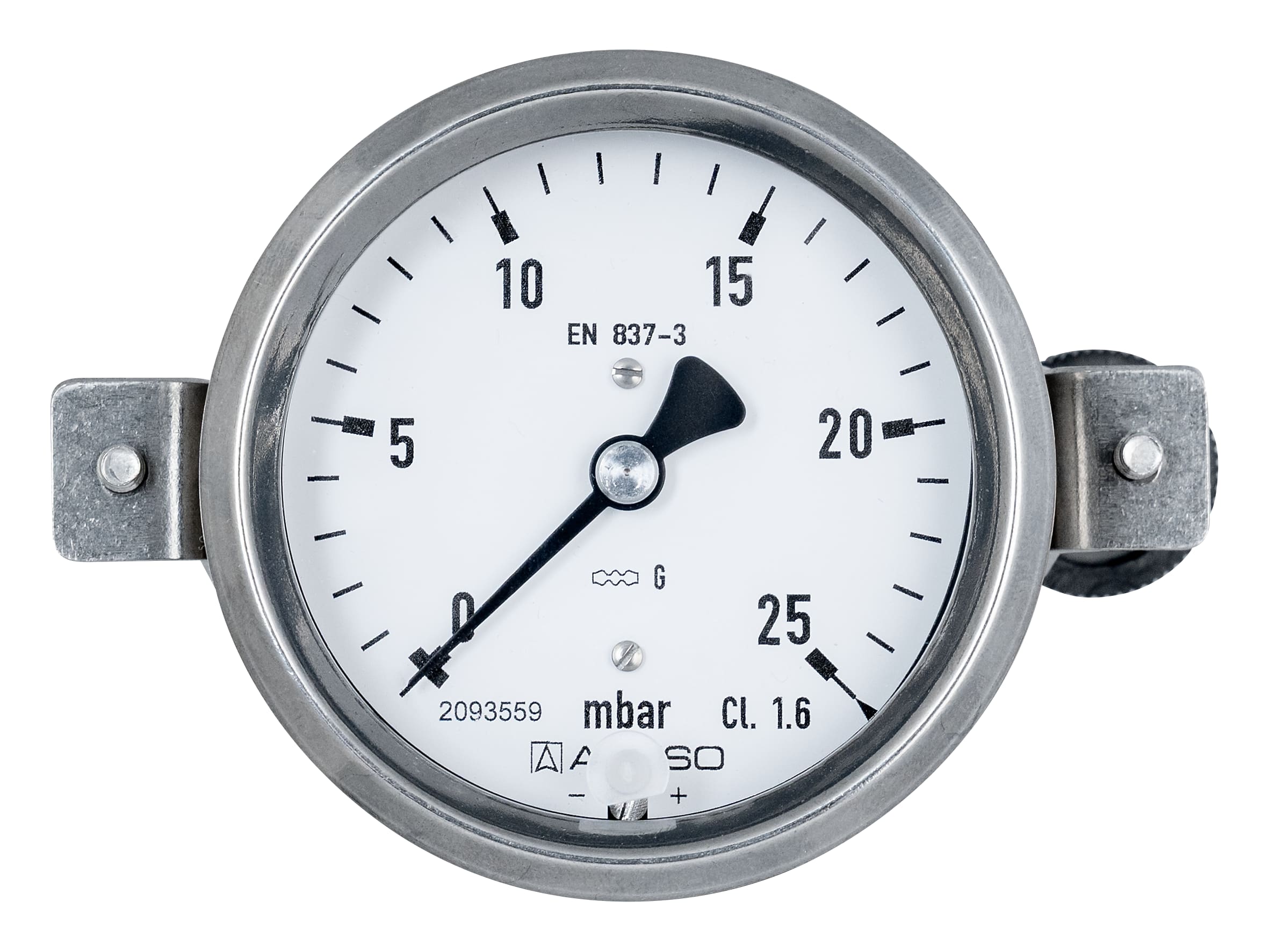

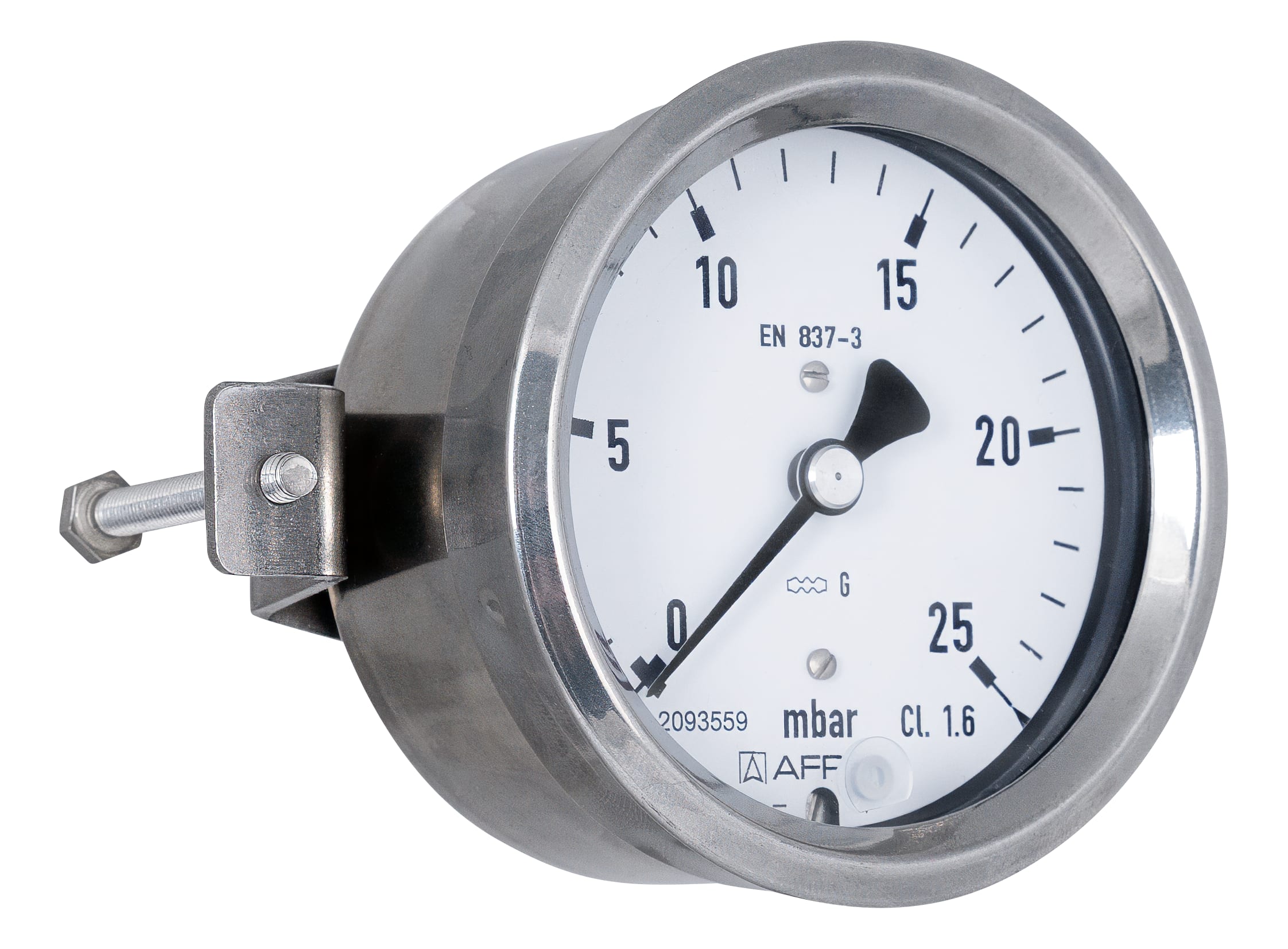

Kapselfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • robustes Edelstahlgehäuse (mit Bajonettring)
  • mediumberührte Teile und Zeigerwerk aus Edelstahl
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige, trockene und aggressive Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbarBügelbefestigungKP63Ch D45235004452
-40/0 mbarBügelbefestigungKP63Ch D45235005452
-60/0 mbarBügelbefestigungKP63Ch D45235006452
-100/0 mbarBügelbefestigungKP63Ch D45235007452
-160/0 mbarBügelbefestigungKP63Ch D45235008452
-250/0 mbarBügelbefestigungKP63Ch D45235009452
-400/0 mbarBügelbefestigungKP63Ch D45235010452
-600/0 mbarBügelbefestigungKP63Ch D45235011452
-1 000/0 mbarBügelbefestigungKP63Ch D45235012452
0/25 mbarBügelbefestigungKP63Ch D45235016452
0/40 mbarBügelbefestigungKP63Ch D45235017452
0/60 mbarBügelbefestigungKP63Ch D45235018452
0/100 mbarBügelbefestigungKP63Ch D45235019452
0/160 mbarBügelbefestigungKP63Ch D45235020452
0/250 mbarBügelbefestigungKP63Ch D45235021452
0/400 mbarBügelbefestigungKP63Ch D45235022452
0/600 mbarBügelbefestigungKP63Ch D45235023452
0/1 000 mbarBügelbefestigungKP63Ch D45235024452
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, axial
Messglied
Kapselfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Nullpunktkorrektur
frontseitig
Dichtung
FKM (Viton)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D452: Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

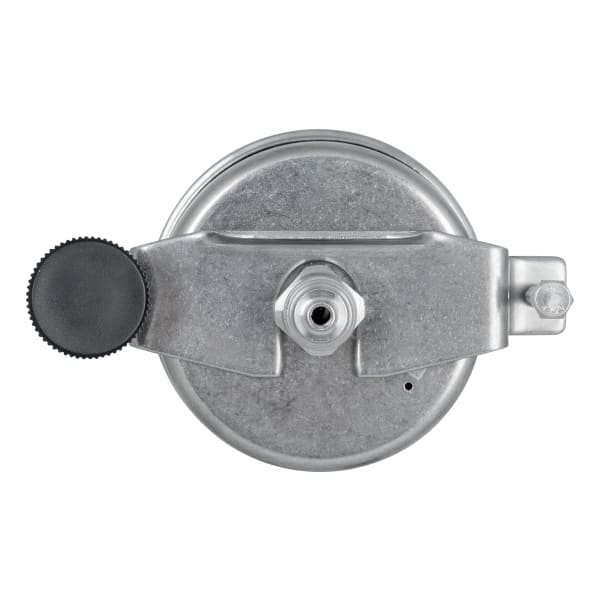

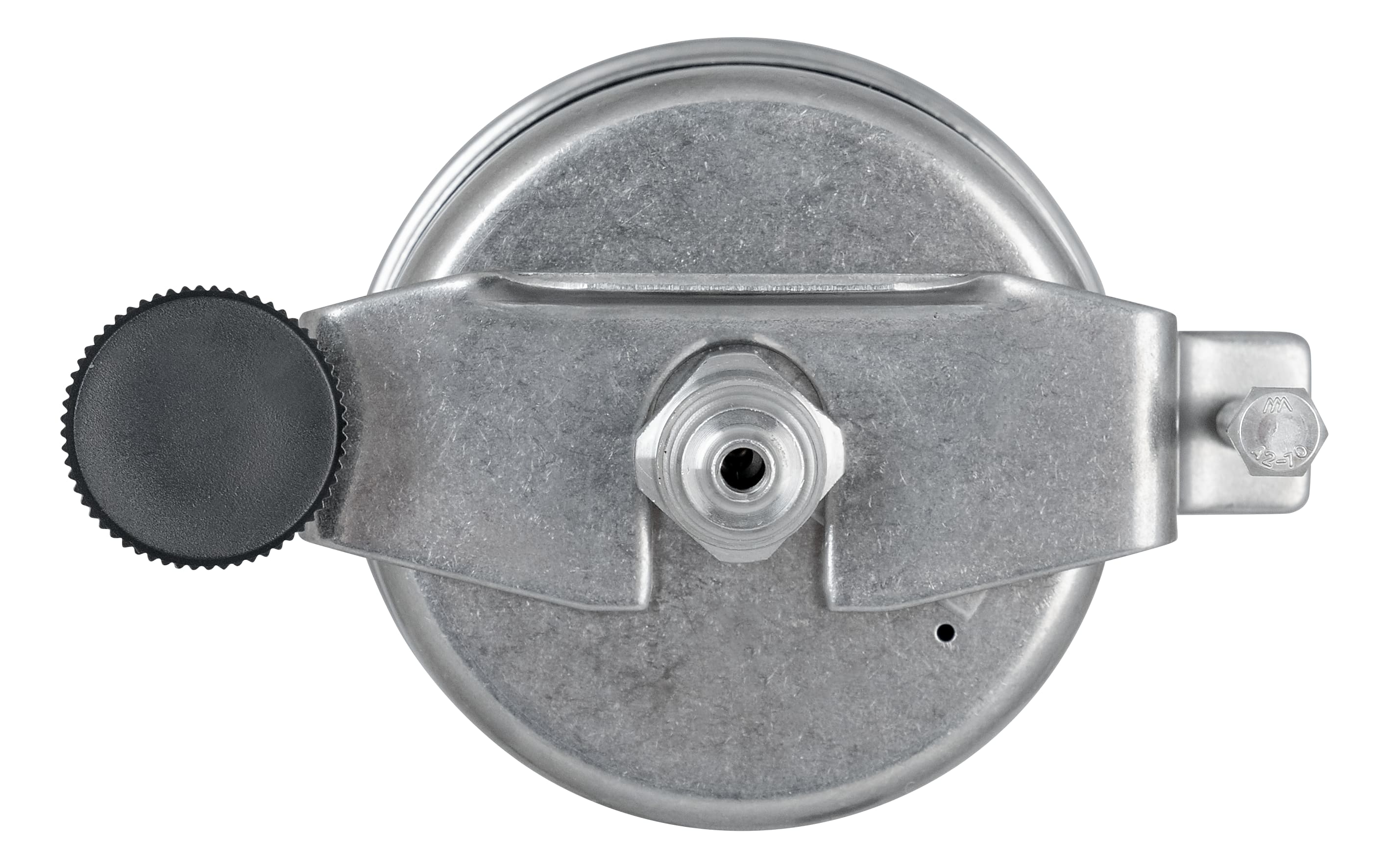

Anschluss axial, 3-Kantfrontring mit Bügelbefestigung

PRO_TEC_BEP_KAPSELFEDER_CHEMIE_D4_ANSCHLUSS_AXIAL_BUEGELBEFESTIGUNG.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Edelstahl 316 Ti NG 63 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38103
Bajonettring Edelstahl 304 poliert NG 63 | 38052
Gehäuse Edelstahl 304 poliert NG 63 | 37611
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von außen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von außen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Mediumberührte Teile öl- und fettfrei gereinigt NG 63 Aufdruck „öl- und fettfrei“ | 37615
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
