Industrietechnik Mechanische Druckmessgeräte KP80 D311
PRO_ECO_PRI_KP63_KP80_D311.TIF
PRO_TEC_VOR_KP80_D311_35066311.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_ZENTRISCH.TIF
PRO_ECO_PRI_KP63_KP80_D311.TIF
PRO_TEC_VOR_KP80_D311_35066311.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_ZENTRISCH.TIF
Bilder 3

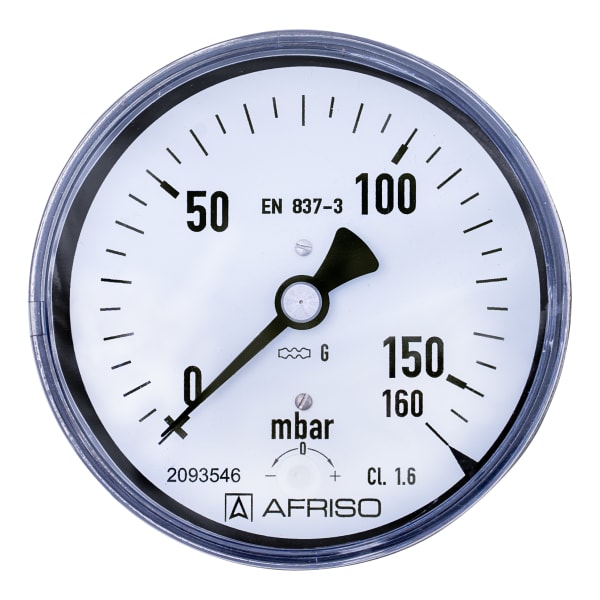

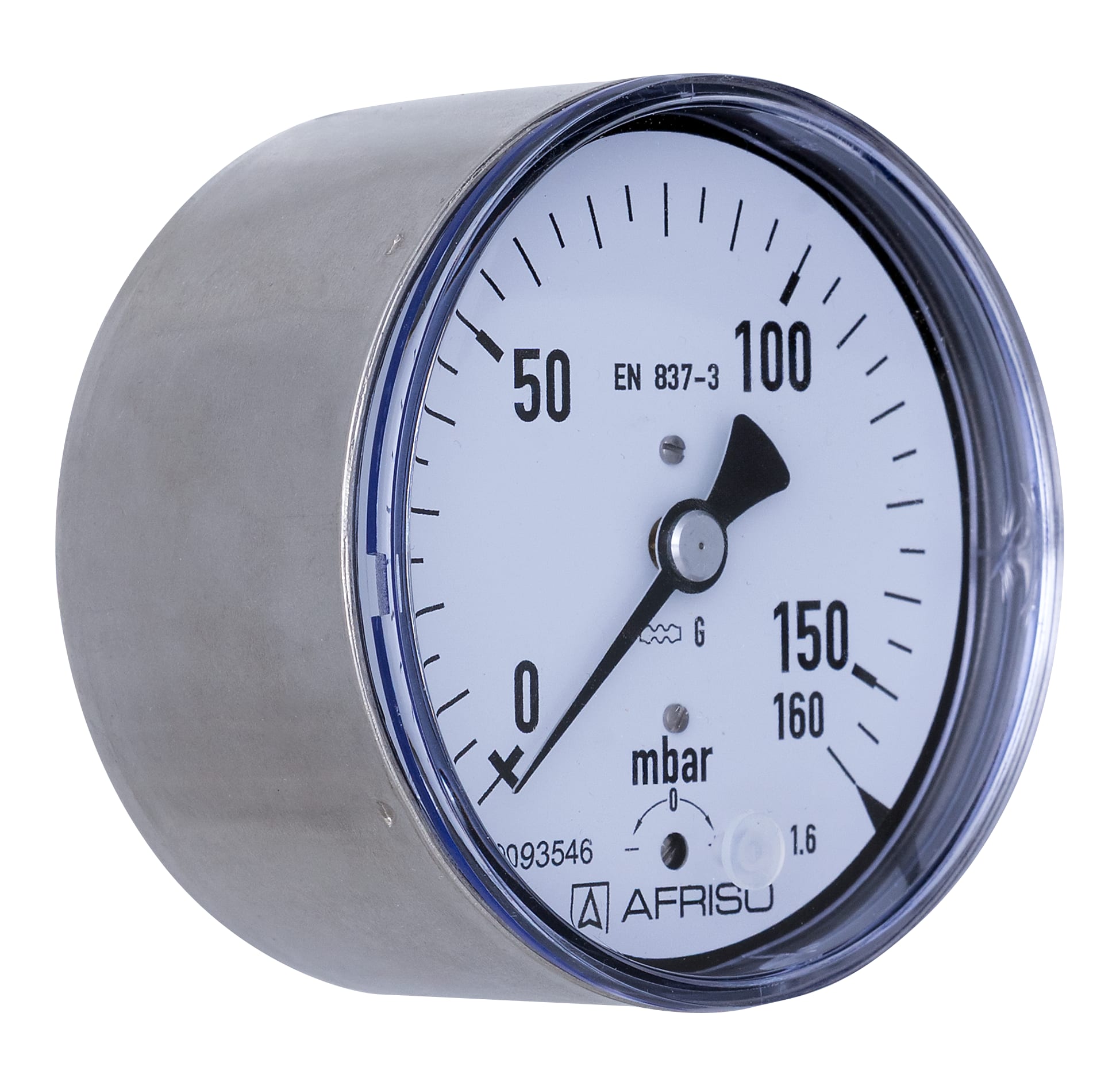

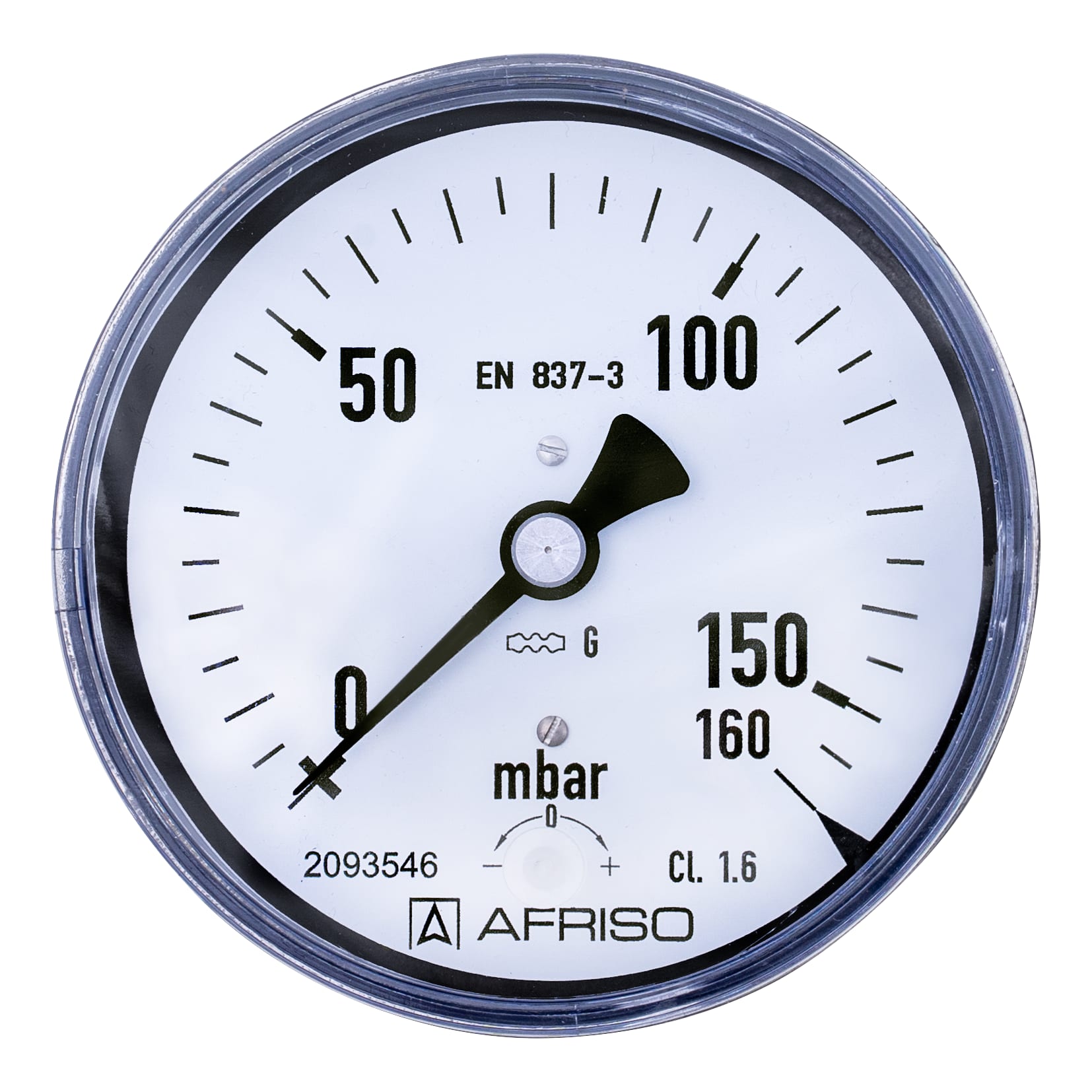

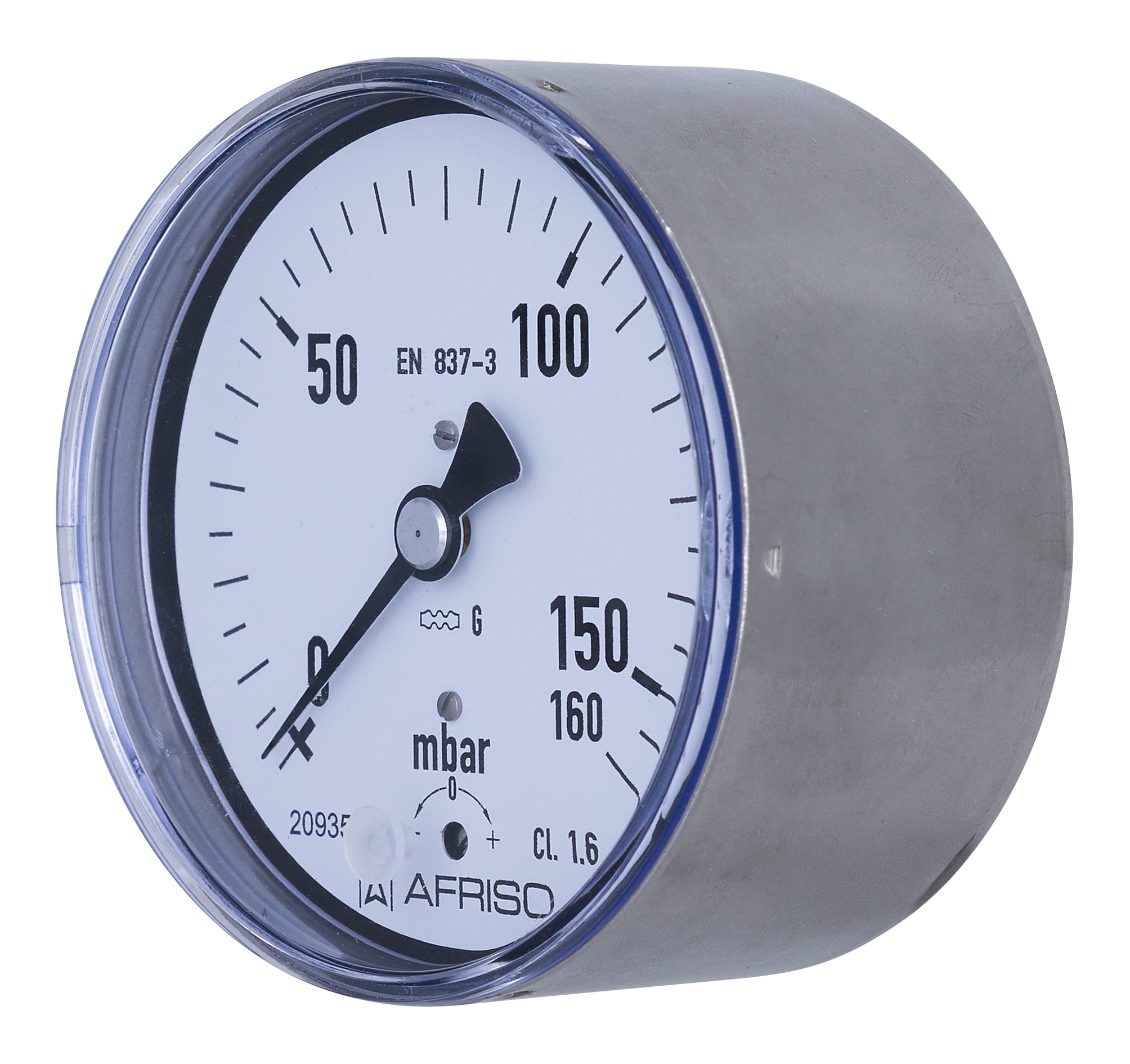

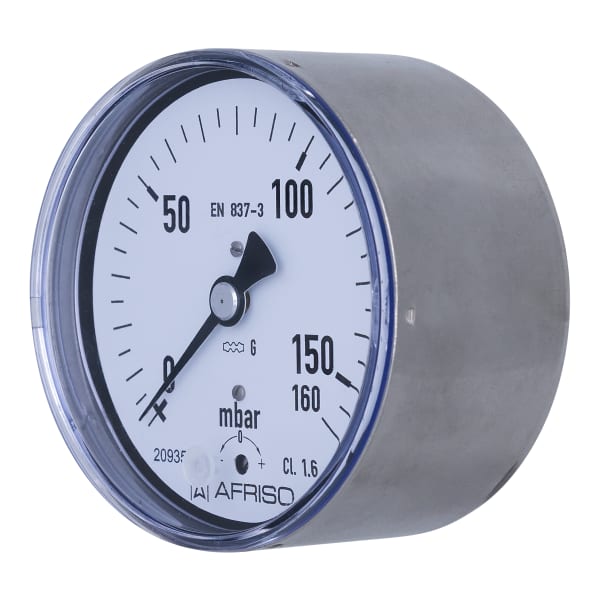

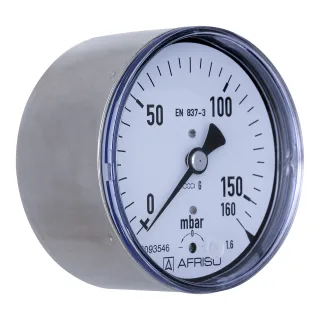

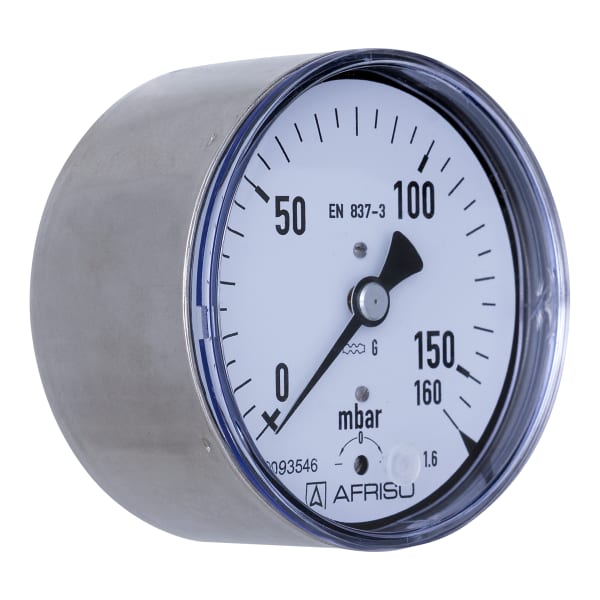

KP80 D311

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)80 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP80 D31135054311
-40/0 mbardirektKP80 D31135055311
-60/0 mbardirektKP80 D31135056311
-100/0 mbardirektKP80 D31135057311
-160/0 mbardirektKP80 D31135058311
-250/0 mbardirektKP80 D31135059311
-400/0 mbardirektKP80 D31135060311
-600/0 mbardirektKP80 D31135061311
-1 000/0 mbardirektKP80 D31135062311
0/25 mbardirektKP80 D31135066311
0/40 mbardirektKP80 D31135067311
0/60 mbardirektKP80 D31135068311
0/100 mbardirektKP80 D31135069311
0/160 mbardirektKP80 D31135070311
0/250 mbardirektKP80 D31135071311
0/400 mbardirektKP80 D31135072311
0/600 mbardirektKP80 D31135073311
0/1 000 mbardirektKP80 D31135074311
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
80 - 80
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 80: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

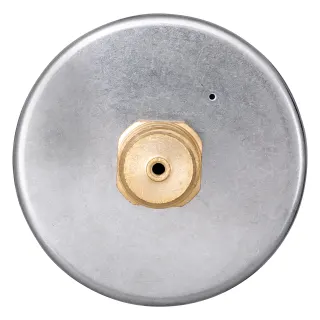

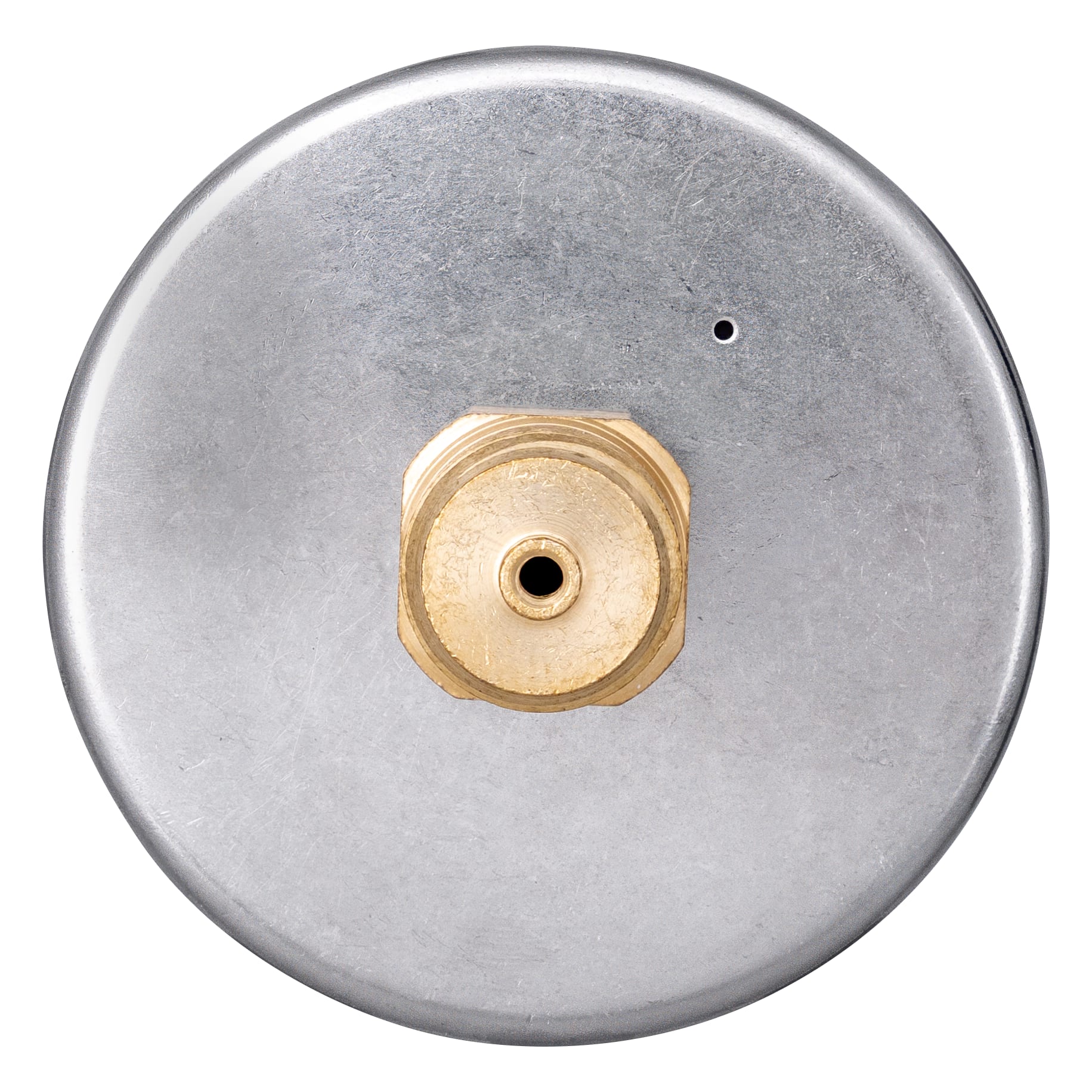

Anschluss axial

PRO_TEC_BEP_KP_D21X-D31X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 80 | 38085
Drosselschraube Edelstahl 316 Ti NG 80 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38104
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 80
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 80 | 38049
Gehäuse Edelstahl 304 poliert NG 80 | 37612
rote Markierung auf Zifferblatt NG 80 | 38185
1 Markenzeiger rot NG 80 SD von außen verstellbar mit Schraubendreher | 38116
1 Markenzeiger rot NG 80 DK von außen verstellbar mit Drehknopf | 38189
Mediumberührte Teile öl- und fettfrei gereinigt NG 80 Aufdruck „öl- und fettfrei“ | 37616
Klischeeerstellung je Skala und Farbe NG 80 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38154
Zusatzfarbe NG 80 | 38166
