Industrietechnik Mechanische Druckmessgeräte KP80 D331
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
Bilder 1

KP80 D331

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)80 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-LochfrontflanschKP80 D33135054331
-40/0 mbar3-LochfrontflanschKP80 D33135055331
-60/0 mbar3-LochfrontflanschKP80 D33135056331
-100/0 mbar3-LochfrontflanschKP80 D33135057331
-160/0 mbar3-LochfrontflanschKP80 D33135058331
-250/0 mbar3-LochfrontflanschKP80 D33135059331
-400/0 mbar3-LochfrontflanschKP80 D33135060331
-600/0 mbar3-LochfrontflanschKP80 D33135061331
-1 000/0 mbar3-LochfrontflanschKP80 D33135062331
0/25 mbar3-LochfrontflanschKP80 D33135066331
0/40 mbar3-LochfrontflanschKP80 D33135067331
0/60 mbar3-LochfrontflanschKP80 D33135068331
0/100 mbar3-LochfrontflanschKP80 D33135069331
0/160 mbar3-LochfrontflanschKP80 D33135070331
0/250 mbar3-LochfrontflanschKP80 D33135071331
0/400 mbar3-LochfrontflanschKP80 D33135072331
0/600 mbar3-LochfrontflanschKP80 D33135073331
0/1 000 mbar3-LochfrontflanschKP80 D33135074331
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
80 - 80
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 80: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

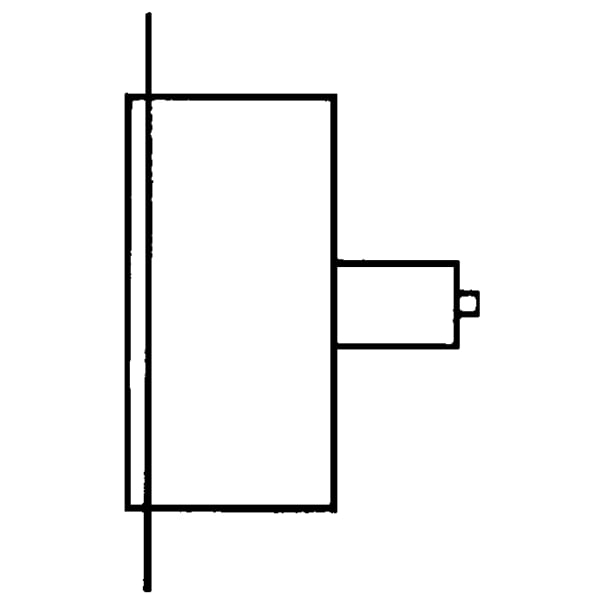

Anschluss axial, 3-Lochfrontflansch

PRO_TEC_BEP_KP_D22X-D33X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 80 | 38085
Drosselschraube Edelstahl 316 Ti NG 80 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38104
Gehäuse Edelstahl 304 poliert NG 80 | 37612
rote Markierung auf Zifferblatt NG 80 | 38185
1 Markenzeiger rot NG 80 SD von außen verstellbar mit Schraubendreher | 38116
1 Markenzeiger rot NG 80 DK von außen verstellbar mit Drehknopf | 38189
Mediumberührte Teile öl- und fettfrei gereinigt NG 80 Aufdruck „öl- und fettfrei“ | 37616
Klischeeerstellung je Skala und Farbe NG 80 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38154
Zusatzfarbe NG 80 | 38166
