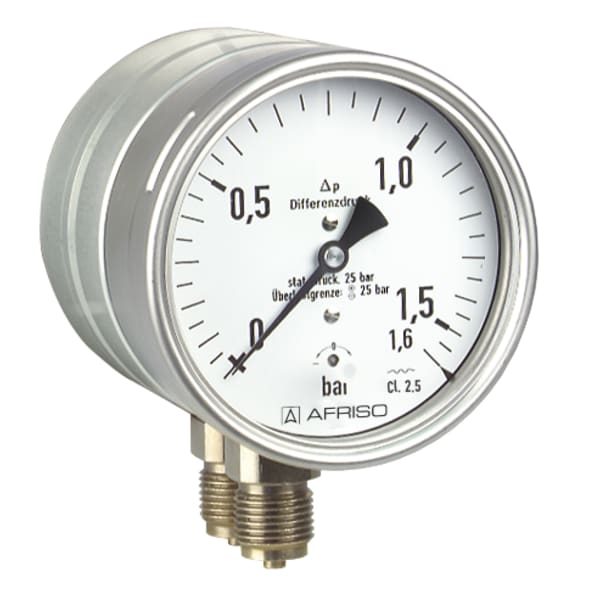

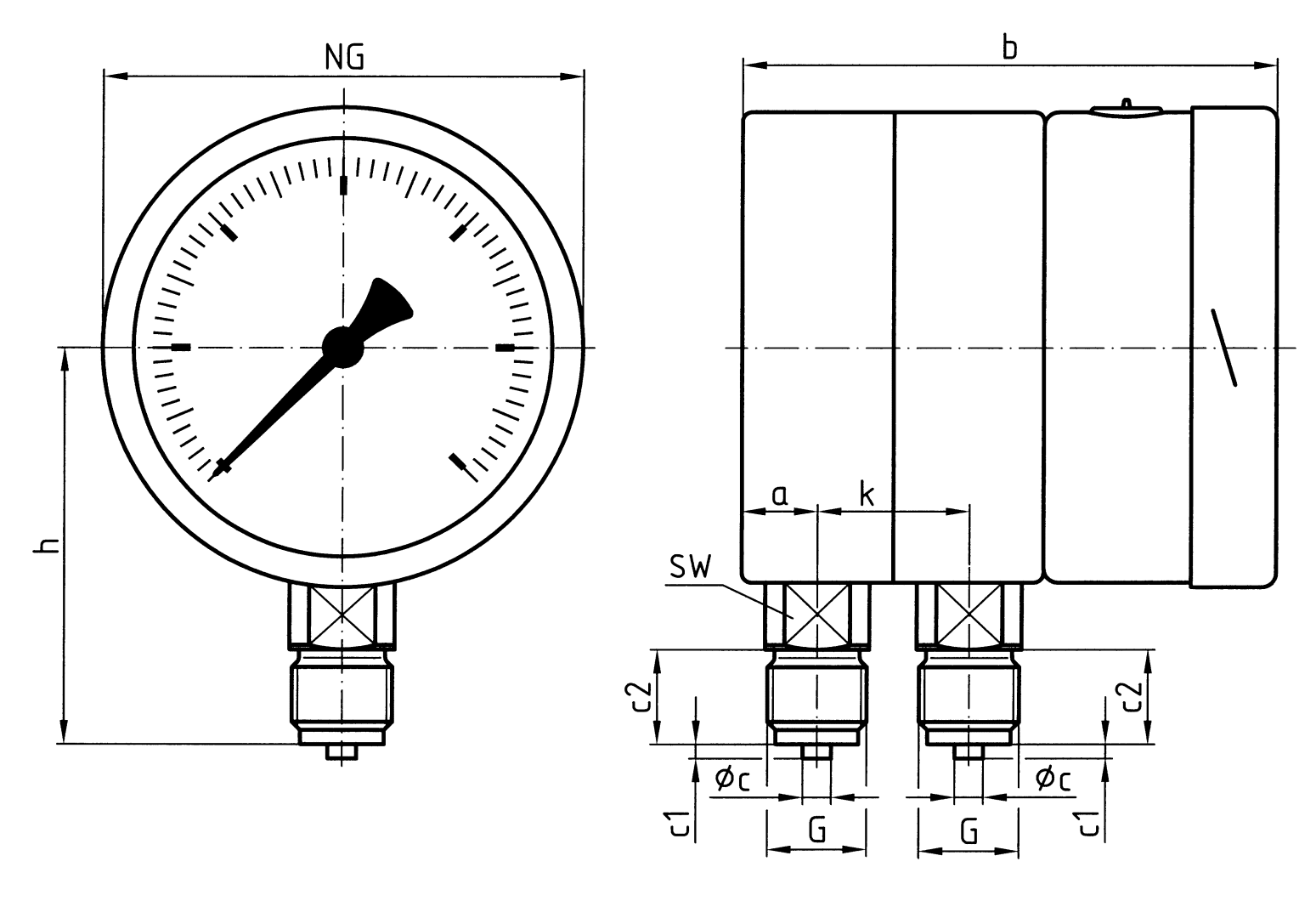

Bilder 3 MF100Dif D401 Membran-Feder-Standardmanometer für Differenzdruck - überlastbar Ausführungen Betriebsanleitung Video Benefits direkte Anzeige des Differenzdruckeshohe ÜberlastfestigkeitNullpunktkorrekturmit integrierter Druckdrossel Anwendung Zur Differenzdruckmessung bei niedrigem Differenzdruck und hohem statischen Druck. Für gasförmige und flüssige nicht hochviskose und nicht aggressive Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen und Rohrleitungssystemen. Ausführungen Technische Daten Technische Zeichnungen Downloads Video Ausführungen TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/1 barMF100DifD40188089401MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/1.6 barMF100DifD40188090401MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/2.5 barMF100DifD40188091401MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/4 barMF100DifD40188092401MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/6 barMF100DifD40188093401 Lagerware Fertigungsware Technische Daten TypMF100Dif D401Nenngröße100 - 100FunktionDie Drücke wirken auf zwei durch eine elastische Membrane getrennte Druckräume. Ein in diesen Druckräumen auftretender Druckunterschied führt zur axialen Auslenkung der Membrane gegen eine Druckfeder und erzeugt den Messweg. Dieser wird mit einer Schubstange auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Durch Anlage der Membrane an metallische Stützflächen wird eine beidseitige Überdrucksicherheit bis 25 bar erreicht.Genauigkeitsklasse (EN 837-3/6)2,5Anzeigebereichesiehe Bestelltabellemaximaler statischer Druck25 barÜberdrucksicherheitbeidseitig bis zum max. statischen DruckTemperatureinsatzbereichMedium: max. 60 °CUmgebung: -20/+60 °CTemperaturverhaltenAnzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:bei Temperaturzunahme ca. ± 0,5 %/10 K,bei Temperaturabnahme ca. ± 0,5 %/10 Kvom jeweiligen SkalenendwertSchutzartIP 54 (EN 60529) Standardausführung AnschlussMessing vernickeltradial, parallel hintereinanderMessgliedDruckfeder, Edelstahl 301MembraneFKM (Viton)MessflanschAluminium, eloxiertZeigerwerkMessingZifferblattAluminium, weißSkalierung schwarzZeigerAluminium, schwarzGehäuseEdelstahl 304BajonettringEdelstahl 304SichtscheibeSicherheitsverbundglas Technische Zeichnungen Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken. Anschluss radial Maße (mm)NGab∅cc1c2GhkSW10016112,56320G½B843222 Downloads EU-Konformitätserklärung Druckgeräte Konformitätserklärungen PDF Herunterladen AFRISO_MEMBRAN-FEDER-STANDARDMANOMETER-FUER-DIFFERENZDRUCK---UEBERLASTBAR_DEU_DEU_20260210_001827895.PDF Datenblätter Industrietechnik PDF Englisch Deutsch Montage Manometer Betriebsanleitungen Industrietechnik PDF Herunterladen Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitungen Industrietechnik PDF Ukrainisch Deutsch Deutsch Video
AFRISO_MEMBRAN-FEDER-STANDARDMANOMETER-FUER-DIFFERENZDRUCK---UEBERLASTBAR_DEU_DEU_20260210_001827895.PDF Datenblätter Industrietechnik PDF Englisch Deutsch
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitungen Industrietechnik PDF Ukrainisch Deutsch Deutsch
