MFW100ChDif IK1 D402

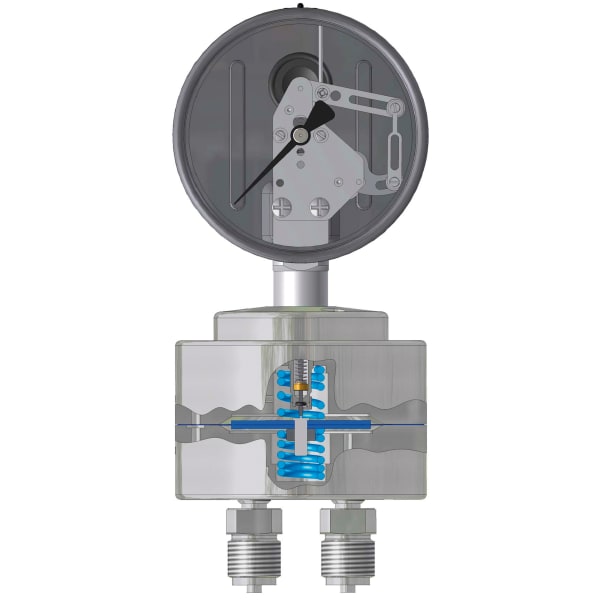

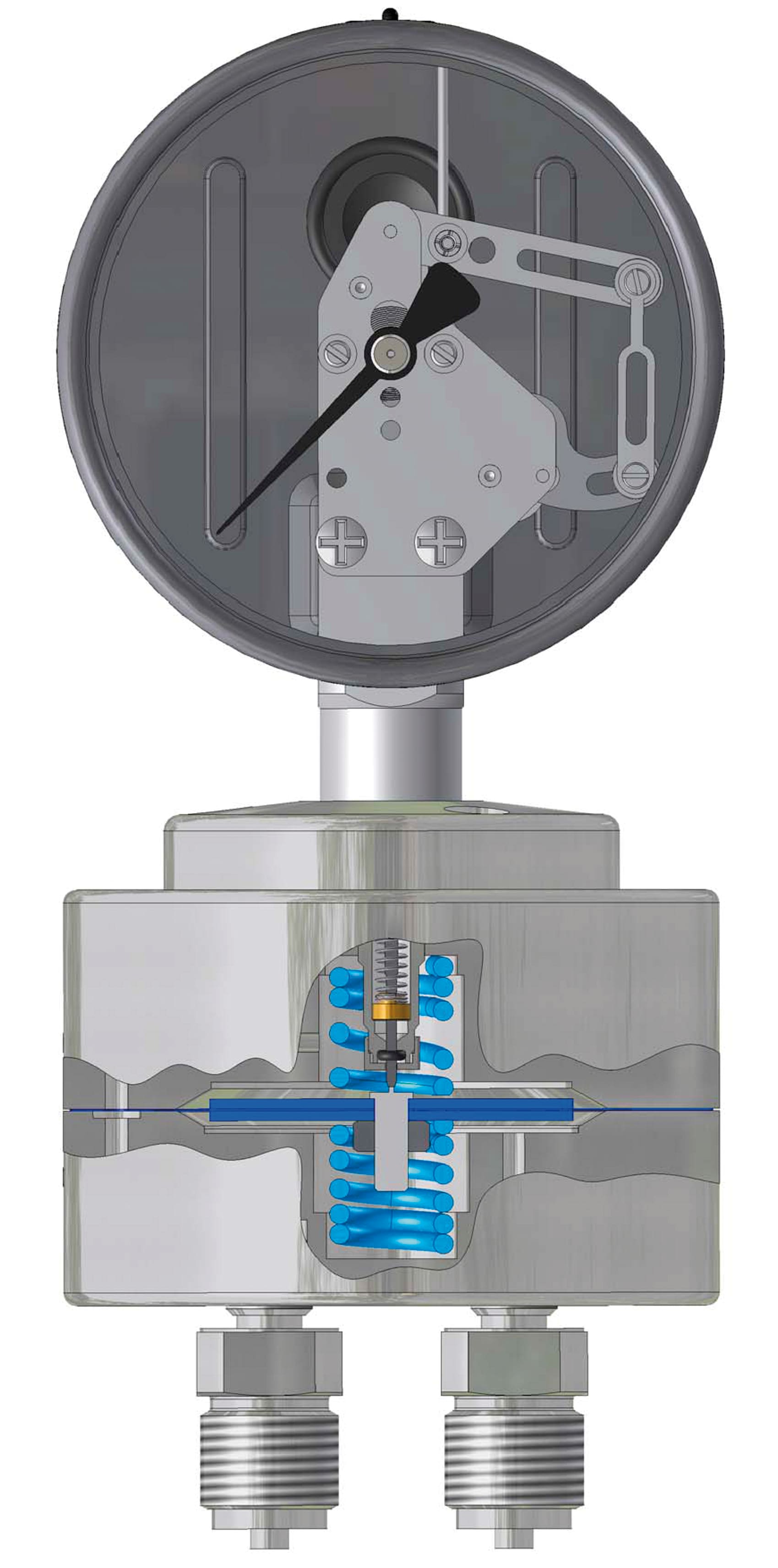

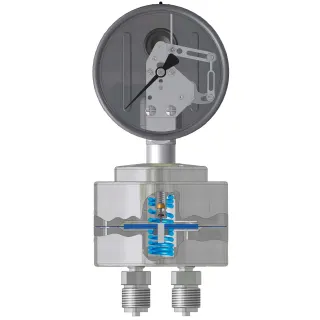

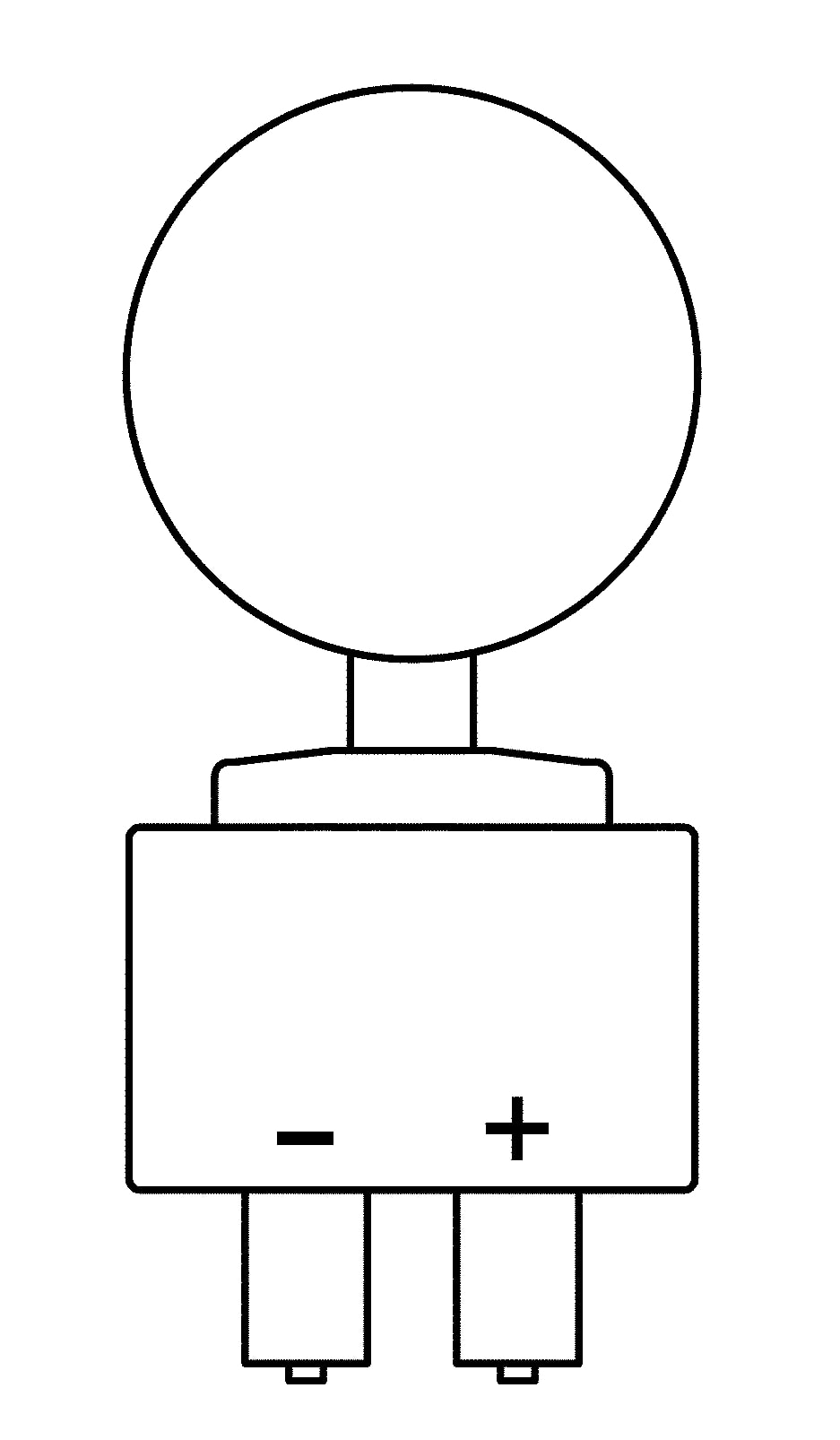

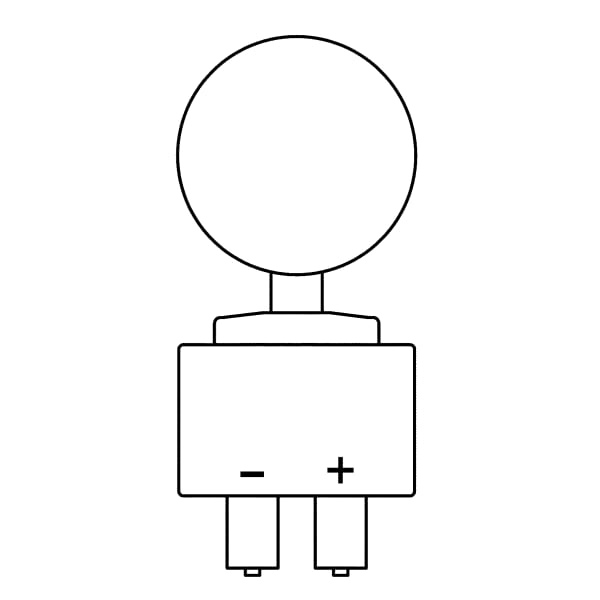

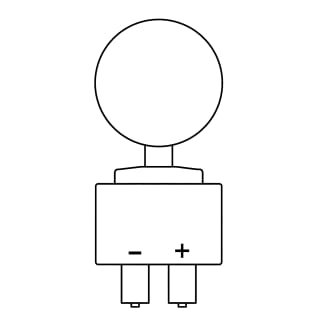

Membran-Feder-Standardmanometer für Differenzdruck - überlastbar

Ausführungen Betriebsanleitung Video

  • direkte Anzeige des Differenzdruckes
  • hohe Überlastfestigkeit
  • kompakte Bauweise
  • hohe chemische Beständigkeit
  • Grenzsignalgeber optional

TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/250 mbarMFW100ChDif IK1D40288146402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/400 mbarMFW100ChDif IK1D40288147402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/600 mbarMFW100ChDif IK1D40288148402
  • Lagerware
  • Fertigungsware

Typ
MFW ChDif D402
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
2,5
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
maximaler statischer Druck
25 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L
MFW ChDif: radial, parallel nebeneinander
Messglied
Druckfeder, Edelstahl 301
Membrane
FKM (Viton)
Messflansch
Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

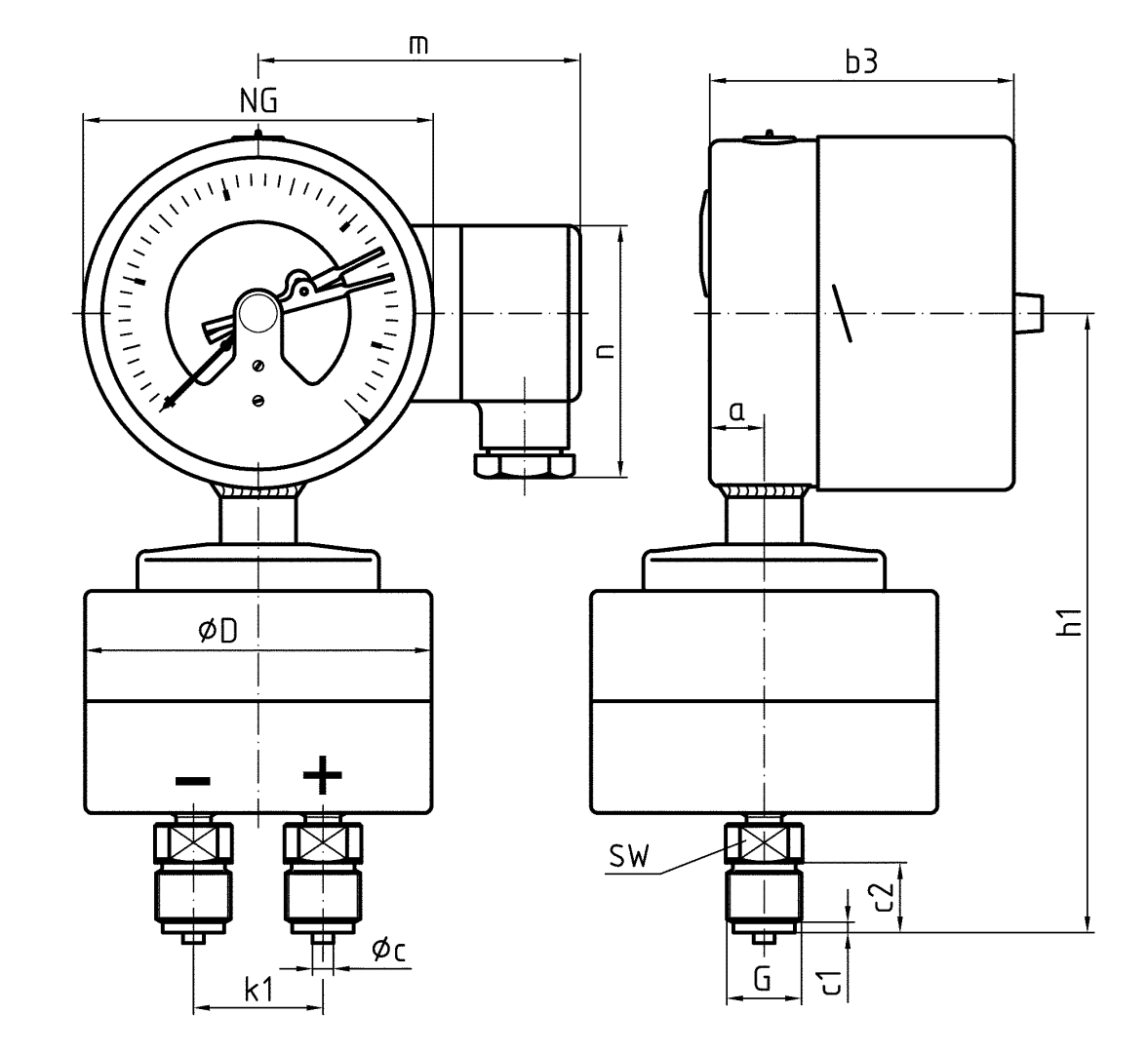

Anschluss radial, mit Grenzsignalgeber
