MFW100ChDif IK1 D402

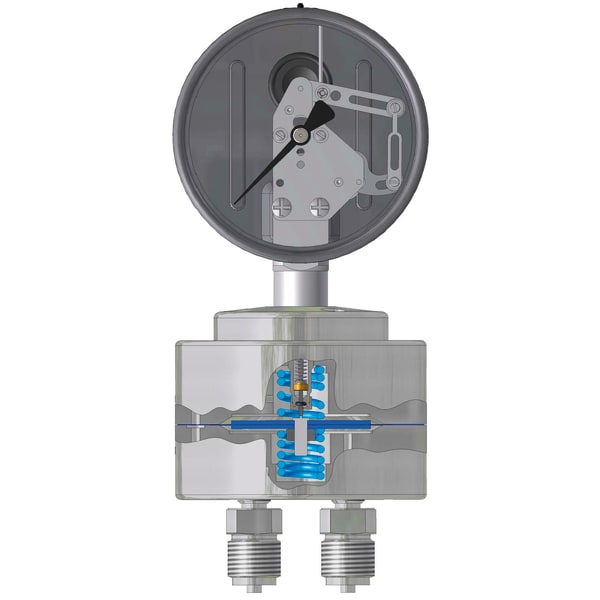

Membran-Feder-Standardmanometer für Differenzdruck - überlastbar

Ausführungen Betriebsanleitung Video

  • direkte Anzeige des Differenzdruckes
  • hohe Überlastfestigkeit
  • kompakte Bauweise
  • hohe chemische Beständigkeit
  • Grenzsignalgeber optional

TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/1 barMFW100ChDif IK1D40288149402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/1.6 barMFW100ChDif IK1D40288150402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/2.5 barMFW100ChDif IK1D40288151402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/4 barMFW100ChDif IK1D40288152402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/6 barMFW100ChDif IK1D40288153402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/10 barMFW100ChDif IK1D40288154402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/16 barMFW100ChDif IK1D40288155402
MFW100ChDif IK1 D402100 mmEdelstahl 3042,52 x G½B0/25 barMFW100ChDif IK1D40288156402
  • Lagerware
  • Fertigungsware

Typ
MFW ChDif D402
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
2,5
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
maximaler statischer Druck
25 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L

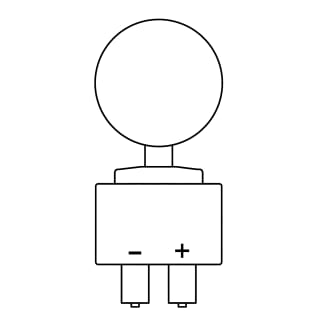

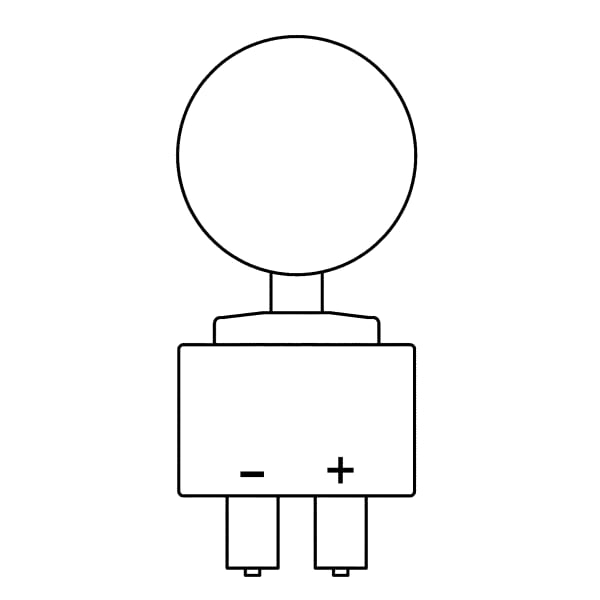

MFW ChDif: radial, parallel nebeneinander
Messglied
Druckfeder, Edelstahl 301
Membrane
FKM (Viton)
Messflansch
Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

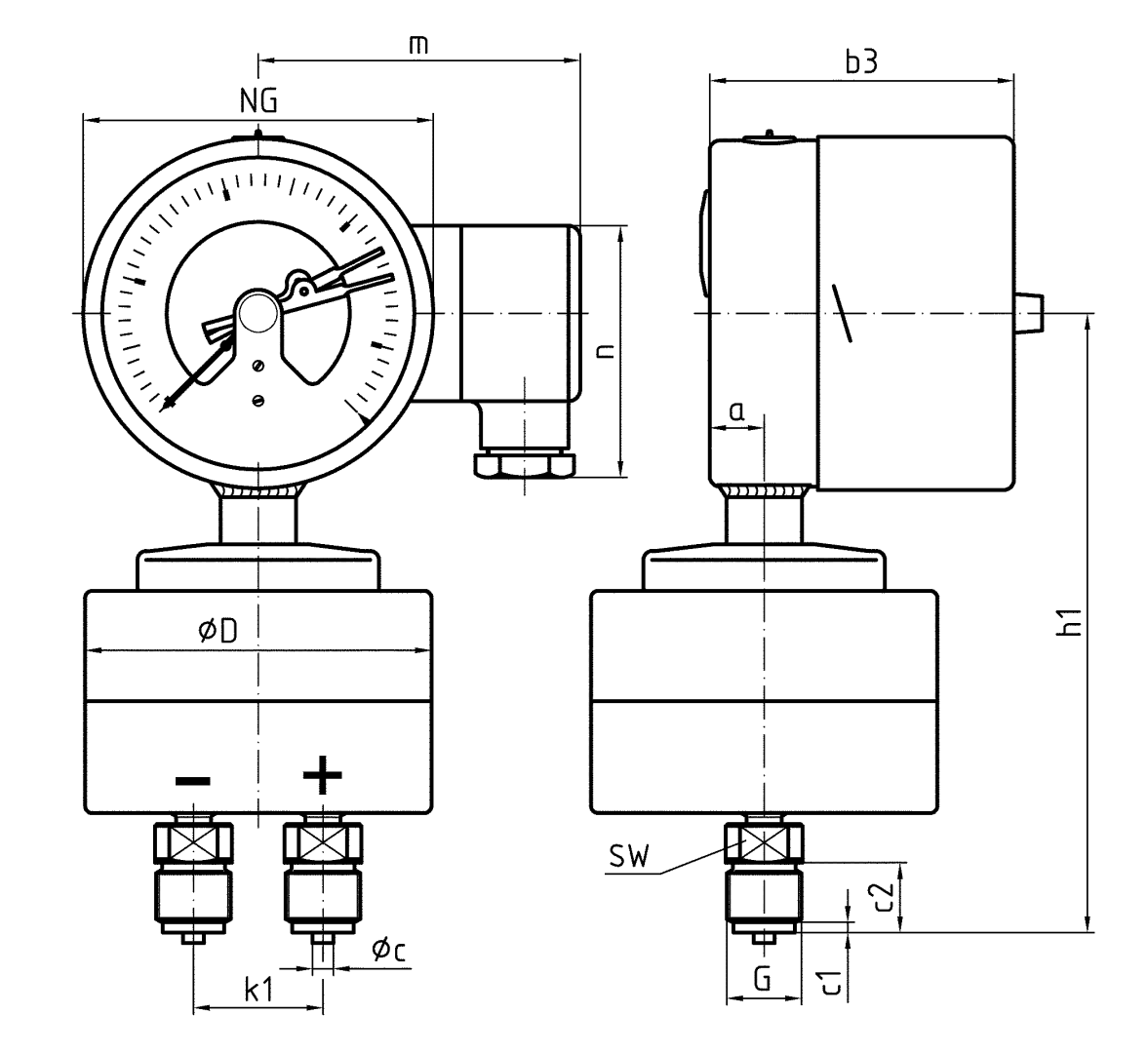

Anschluss radial, mit Grenzsignalgeber
