PF100 D401

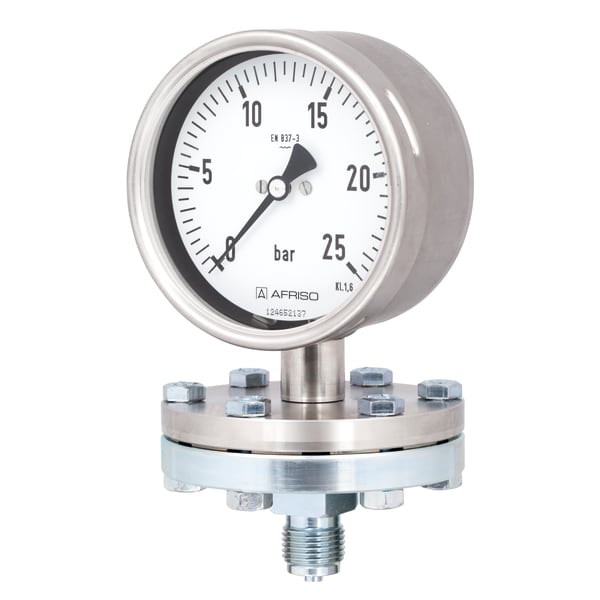

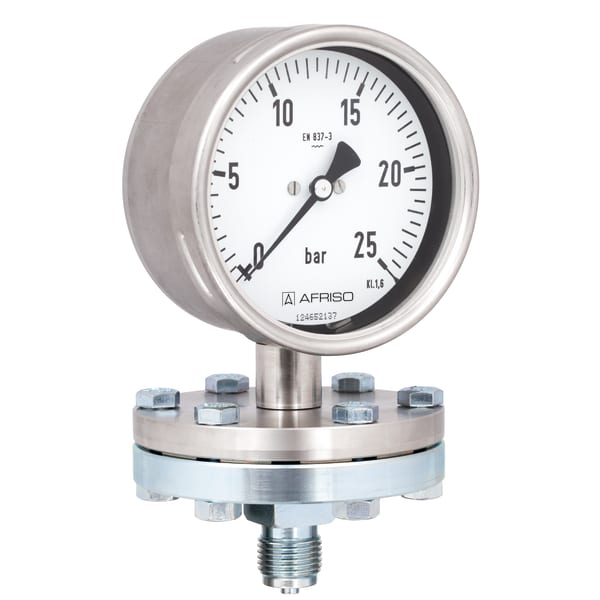

Plattenfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
Genauigkeitsklasse1,6
NormEN 837-3

  • für niedrige Druckbereiche
  • hohe Überdrucksicherheit
  • robuste Ausführung
  • optionale Flanschanschlüsse

Für gasförmige und flüssige, nicht aggressive Medien. Mit offenem Anschlussflansch auch für viskose und verunreinigte Medien. Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
0/0.4 bardirektPF100 D40185909401
0/0.6 bardirektPF100 D40185910401
0/1 bardirektPF100 D40185911401
0/1.6 bardirektPF100 D40185912401
0/2.5 bardirektPF100 D40185913401
0/4 bardirektPF100 D40185914401
0/6 bardirektPF100 D40185915401
0/10 bardirektPF100 D40185916401
0/16 bardirektPF100 D40185917401
0/25 bardirektPF100 D40185918401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überdrucksicherheit
≤ 0,4 bar: mind. 1,3 x FS
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,8 %/10 K,
bei Temperaturabnahme ca. ± 0,8 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Stahl, radial
G½B, SW22 (EN 837-3/7.3)
unterer Messflansch
Stahl, verzinkt
oberer Messflansch
Edelstahl 304
Messglied
Plattenfeder
Messflansch: Edelstahl 316 L
Dichtung
NBR (Perbunan)
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas
