Plattenfeder-Chemiemanometer Typ D8 mit Glyzerinfüllung

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
Genauigkeitsklasse1,6
NormEN 837-3

  • für niedrige Druckbereiche
  • hohe Überlastfestigkeit
  • hohe Beständigkeit
  • optionale Flanschanschlüsse

AnzeigebereichEinbauartTypArtikelnummer
0/0.4 bardirektPF100ChGly D80285909802
0/0.6 bardirektPF100ChGly D80285910802
0/1 bardirektPF100ChGly D80285911802
0/1.6 bardirektPF100ChGly D80285912802
0/2.5 bardirektPF100ChGly D80285913802
0/4 bardirektPF100ChGly D80285914802
0/6 bardirektPF100ChGly D80285915802
0/10 bardirektPF100ChGly D80285916802
0/16 bardirektPF100ChGly D80285917802
0/25 bardirektPF100ChGly D80285918802
  • Lagerware
  • Fertigungsware

Typ
D8
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überdrucksicherheit
≤ 6 bar: mind. 5 x FS
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,8 %/10 K,
bei Temperaturabnahme ca. ± 0,8 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
G½B, SW22 (EN 837-3/7.3)
unterer Messflansch
Edelstahl 316 Ti/316 L
oberer Messflansch
Edelstahl 304
Messglied
Plattenfeder
Messflansch ⌀ 100: Duratherm
Dichtung
FPM (Viton)
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas
Füllflüssigkeit
Glyzerin

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

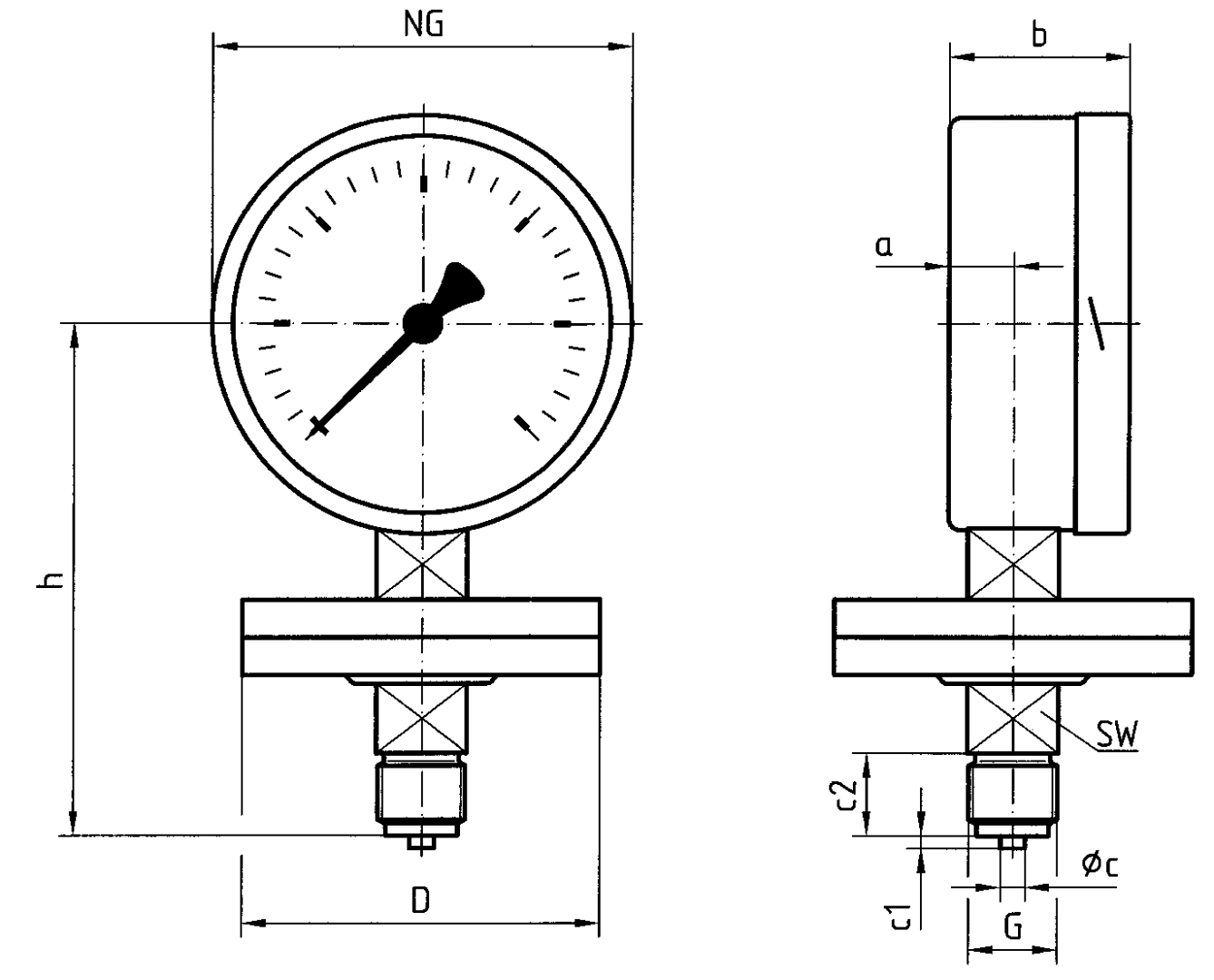

Anschluss radial, Messflansch ⌀ 100
