Plattenfeder-Chemiemanometer Typ D8 mit Glyzerinfüllung

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)160 mm
Genauigkeitsklasse1,6
NormEN 837-3

  • für niedrige Druckbereiche
  • hohe Überlastfestigkeit
  • hohe Beständigkeit
  • optionale Flanschanschlüsse

AnzeigebereichEinbauartTypArtikelnummer
0/40 mbardirektPF160ChGly D80285954802
0/60 mbardirektPF160ChGly D80285955802
0/100 mbardirektPF160ChGly D80285956802
0/160 mbardirektPF160ChGly D80285957802
0/250 mbardirektPF160ChGly D80285958802
  • Lagerware
  • Fertigungsware

Typ
D8
Nenngröße
160 - 160
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überdrucksicherheit
≤ 6 bar: mind. 5 x FS
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,8 %/10 K,
bei Temperaturabnahme ca. ± 0,8 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
G½B, SW22 (EN 837-3/7.3)
unterer Messflansch
Edelstahl 316 Ti/316 L
oberer Messflansch
Edelstahl 304
Messglied
Plattenfeder
Messflansch ⌀ 160: Edelstahl 316 Ti/316 L
Dichtung
FPM (Viton)
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas
Füllflüssigkeit
Glyzerin

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

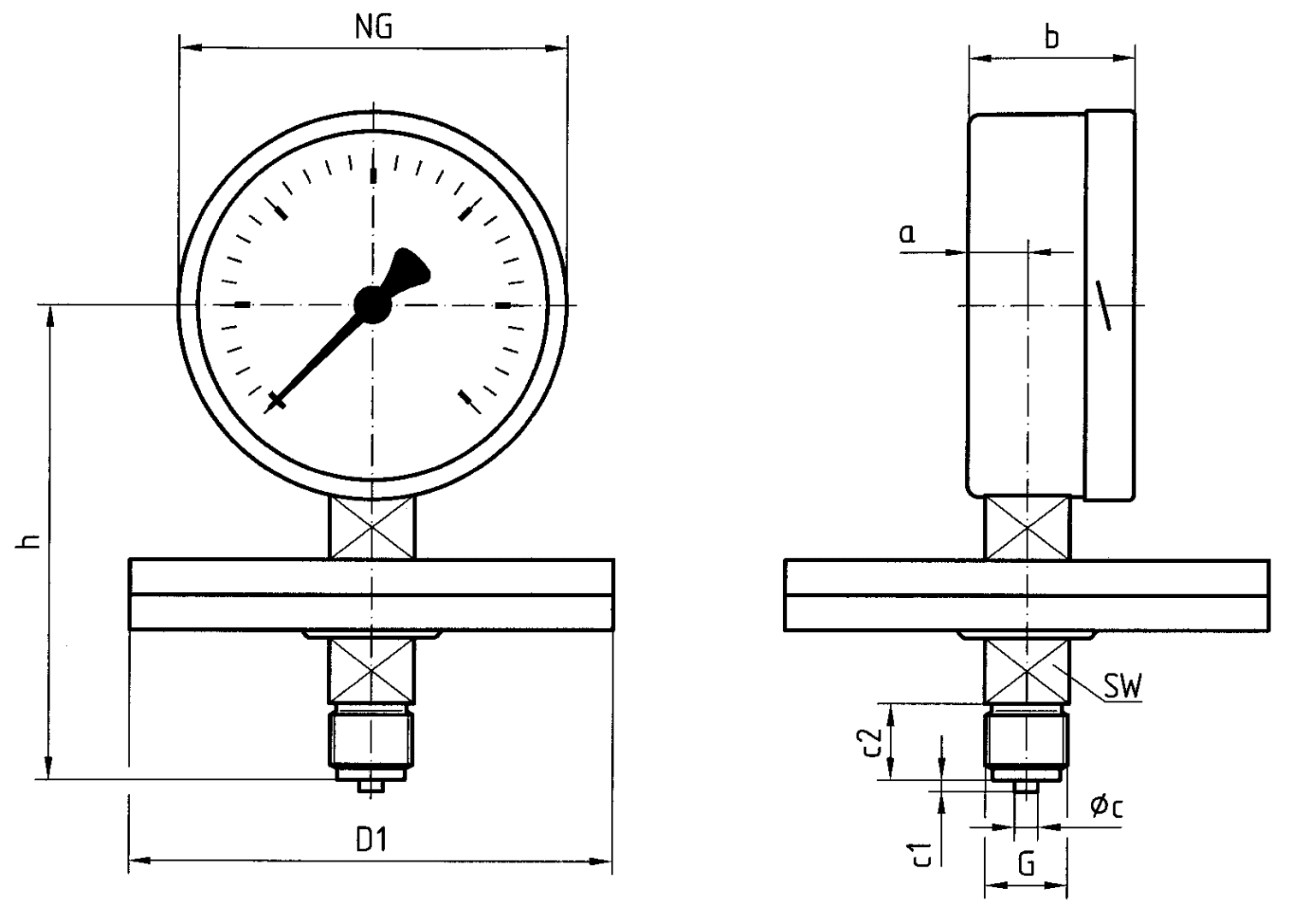

Anschluss radial, Messflansch ⌀ 160
