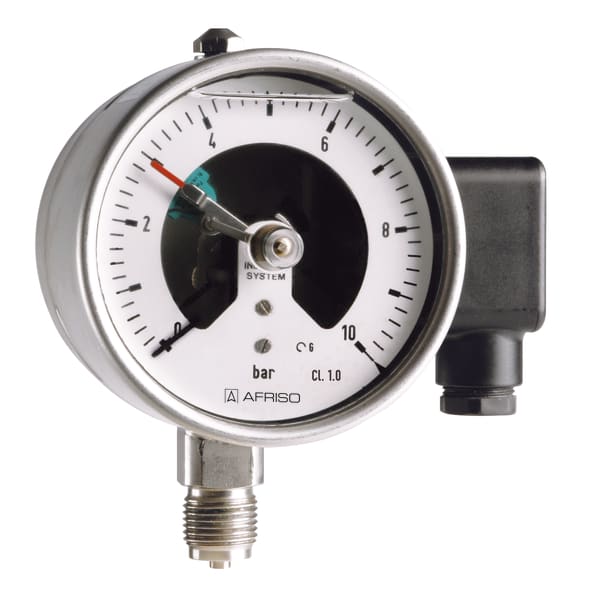

RF100Ch MK1 D402

Rohrfeder-Chemiemanometer mit Grenzsignalgeber Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0

  • vollverschweißtes Messsystem und Gehäuse
  • robustes mechatronisches Druckmessgerät
  • bis zu vier Schaltkontakte
  • mit Helium dichtheitsgeprüft
  • GOSSTANDART zertifiziert

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-1/0.6 bardirektRF100Ch MK1 D40287602402
-1/+1.5 bardirektRF100Ch MK1 D40287603402
-1/+3 bardirektRF100Ch MK1 D40287604402
-1/+5 bardirektRF100Ch MK1 D40287605402
-1/+9 bardirektRF100Ch MK1 D40287606402
-1/+15 bardirektRF100Ch MK1 D40287607402
0/1.6 bardirektRF100Ch MK1 D40287611402
0/2.5 bardirektRF100Ch MK1 D40287612402
0/4 bardirektRF100Ch MK1 D40287613402
0/6 bardirektRF100Ch MK1 D40287614402
0/10 bardirektRF100Ch MK1 D40287615402
0/16 bardirektRF100Ch MK1 D40287616402
0/25 bardirektRF100Ch MK1 D40287617402
0/40 bardirektRF100Ch MK1 D40287618402
0/60 bardirektRF100Ch MK1 D40287619402
0/100 bardirektRF100Ch MK1 D40287620402
0/160 bardirektRF100Ch MK1 D40287621402
0/250 bardirektRF100Ch MK1 D40287622402
0/400 bardirektRF100Ch MK1 D40287623402
0/600 bardirektRF100Ch MK1 D40287624402
0/1 000 bardirektRF100Ch MK1 D40287625402
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Kontaktarten
Magnetspringkontakt (MK)
Mindestanzeigebereich
Kontakt
MK 1-fach: 1.6 bar
Temperatureinsatzbereich
Medium:
max. 150 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
G½B, SW22 (EN 837-1/7.3)
elektrischer Anschluss
Kabeldose
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Kunststoff (Makrolon), mit Verstellschloss
Induktivkontakt (IK)
Magnetspringkontakt (MK)
Versorgungsspannung
max. AC/DC 250 V
Ein- und Ausschaltstrom
max. 1 A
Dauerstrom
max. 0.6 A
Schaltleistung
max. 50 VA, max. 30 W
Kontakt
Ag80 Ni20 Au 10 μm
Schaltgenauigkeit
ca. 2–5 % vom Skalenendwert
Temperatureinsatzbereich
-20/+70 °C bzw. entsprechend den jeweiligen Messgeräten
Einstellbereich
5–95 % vom Anzeigebereich des Messgerätes

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
