RF100GlySR D671

Rohrfeder-Manometer mit Schraubringgehäuse Typ D6 mit Glyzerinfüllung

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • extrem robustes Kunststoffgehäuse (PA 6.6 GB30)
  • Sichtscheibe Sicherheitsverbundglas
  • höhere Genauigkeitsklasse optional

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten

AnzeigebereichEinbauartTypArtikelnummer
-1/0 barBefestigungsrand hintenRF100GlySR D67185201671
-1/0.6 barBefestigungsrand hintenRF100GlySR D67185202671
-1/+1.5 barBefestigungsrand hintenRF100GlySR D67185203671
-1/+3 barBefestigungsrand hintenRF100GlySR D67185204671
-1/+5 barBefestigungsrand hintenRF100GlySR D67185205671
-1/+9 barBefestigungsrand hintenRF100GlySR D67185206671
-1/+15 barBefestigungsrand hintenRF100GlySR D67185207671
0/0.6 barBefestigungsrand hintenRF100GlySR D67185209671
0/1 barBefestigungsrand hintenRF100GlySR D67185210671
0/1.6 barBefestigungsrand hintenRF100GlySR D67185211671
0/2.5 barBefestigungsrand hintenRF100GlySR D67185212671
0/4 barBefestigungsrand hintenRF100GlySR D67185213671
0/6 barBefestigungsrand hintenRF100GlySR D67185214671
0/10 barBefestigungsrand hintenRF100GlySR D67185215671
0/16 barBefestigungsrand hintenRF100GlySR D67185216671
0/25 barBefestigungsrand hintenRF100GlySR D67185217671
0/40 barBefestigungsrand hintenRF100GlySR D67185218671
0/60 barBefestigungsrand hintenRF100GlySR D67185219671
0/100 barBefestigungsrand hintenRF100GlySR D67185220671
0/160 barBefestigungsrand hintenRF100GlySR D67185221671
0/250 barBefestigungsrand hintenRF100GlySR D67185222671
0/400 barBefestigungsrand hintenRF100GlySR D67185223671
0/600 barBefestigungsrand hintenRF100GlySR D67185224671
0/1 000 barBefestigungsrand hintenRF100GlySR D67185225671
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Kunststoff (PA 6.6 GB30), mit Druckentlastungsöffnung
Schraubring
Kunststoff (PA 6.6 GB30)
Sichtscheibe
Sicherheitsverbundglas
Füllflüssigkeit
Glyzerin

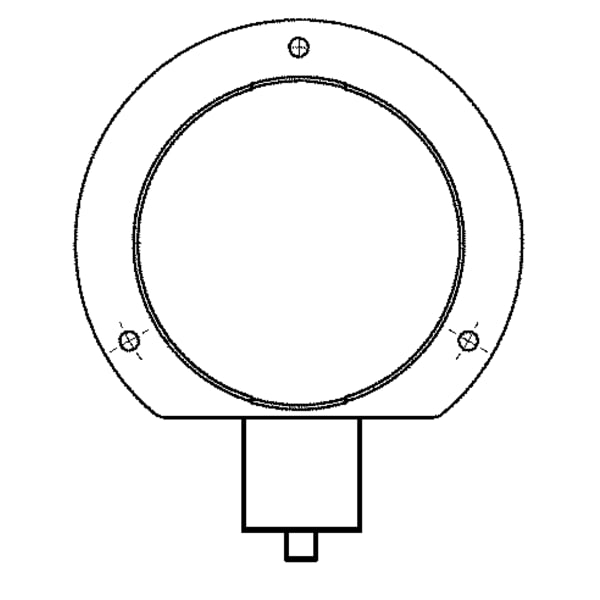

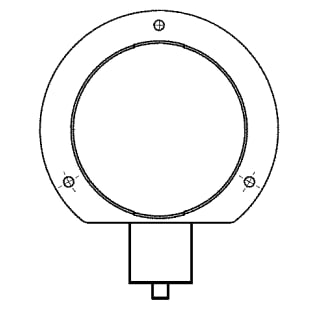

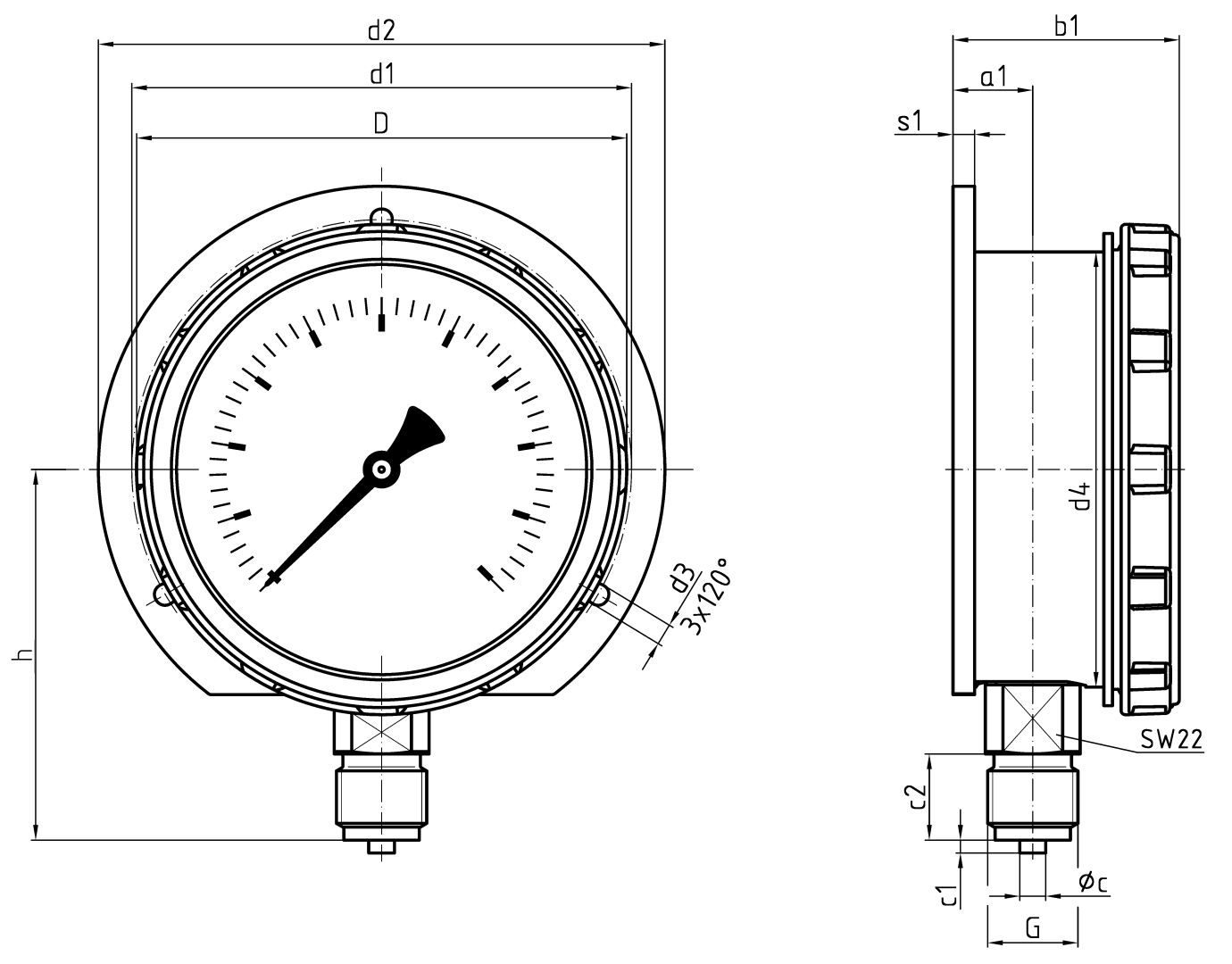

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
