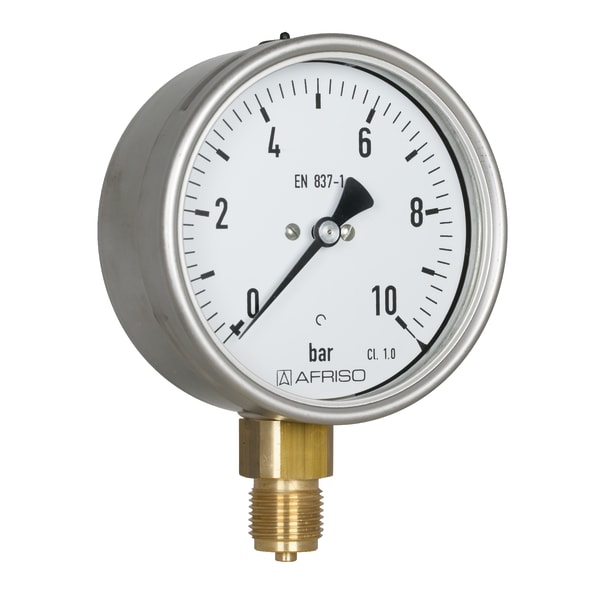

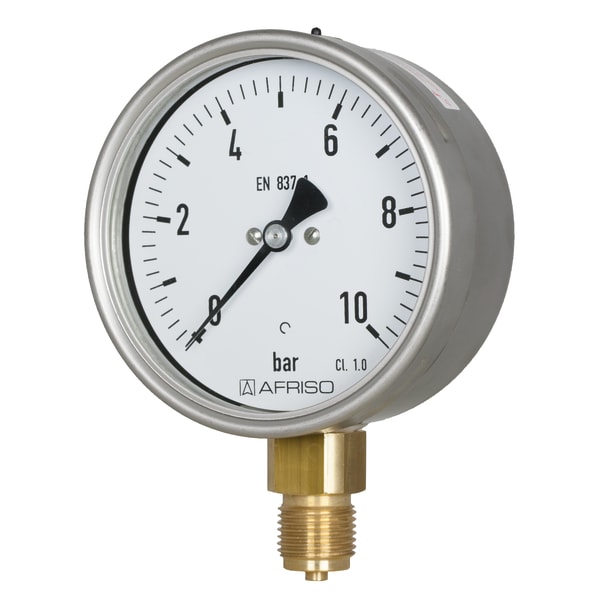

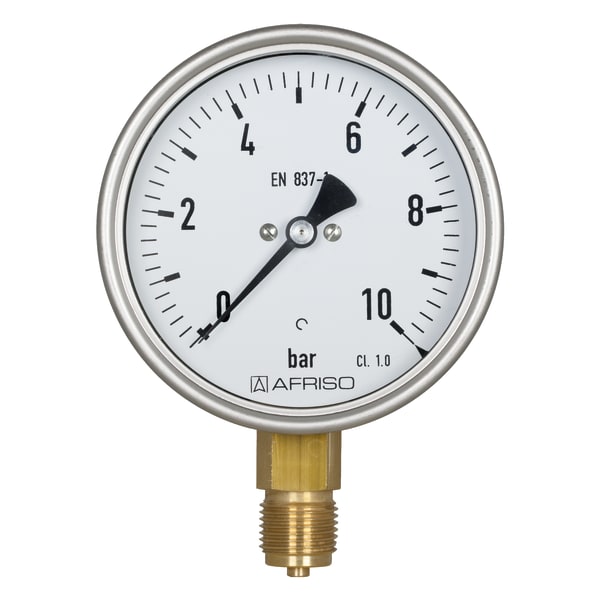

RF100I D401

Rohrfeder-Industriemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Bajonettringgehäuse aus Edelstahl
  • mit Grenzsignalgeber ausrüstbar
  • DNV-GL- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF100I D40185301401
-1/0.6 bardirektRF100I D40185302401
-1/+1.5 bardirektRF100I D40185303401
-1/+3 bardirektRF100I D40185304401
-1/+5 bardirektRF100I D40185305401
-1/+9 bardirektRF100I D40185306401
-1/+15 bardirektRF100I D40185307401
0/0.6 bardirektRF100I D40185309401
0/1 bardirektRF100I D40185310401
0/1.6 bardirektRF100I D40185311401
0/2.5 bardirektRF100I D40185312401
0/4 bardirektRF100I D40185313401
0/6 bardirektRF100I D40185314401
0/10 bardirektRF100I D40185315401
0/16 bardirektRF100I D40185316401
0/25 bardirektRF100I D40185317401
0/40 bardirektRF100I D40185318401
0/60 bardirektRF100I D40185319401
0/100 bardirektRF100I D40185320401
0/160 bardirektRF100I D40185321401
0/250 bardirektRF100I D40185322401
0/400 bardirektRF100I D40185323401
0/600 bardirektRF100I D40185324401
0/1 000 bardirektRF100I D40185325401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas

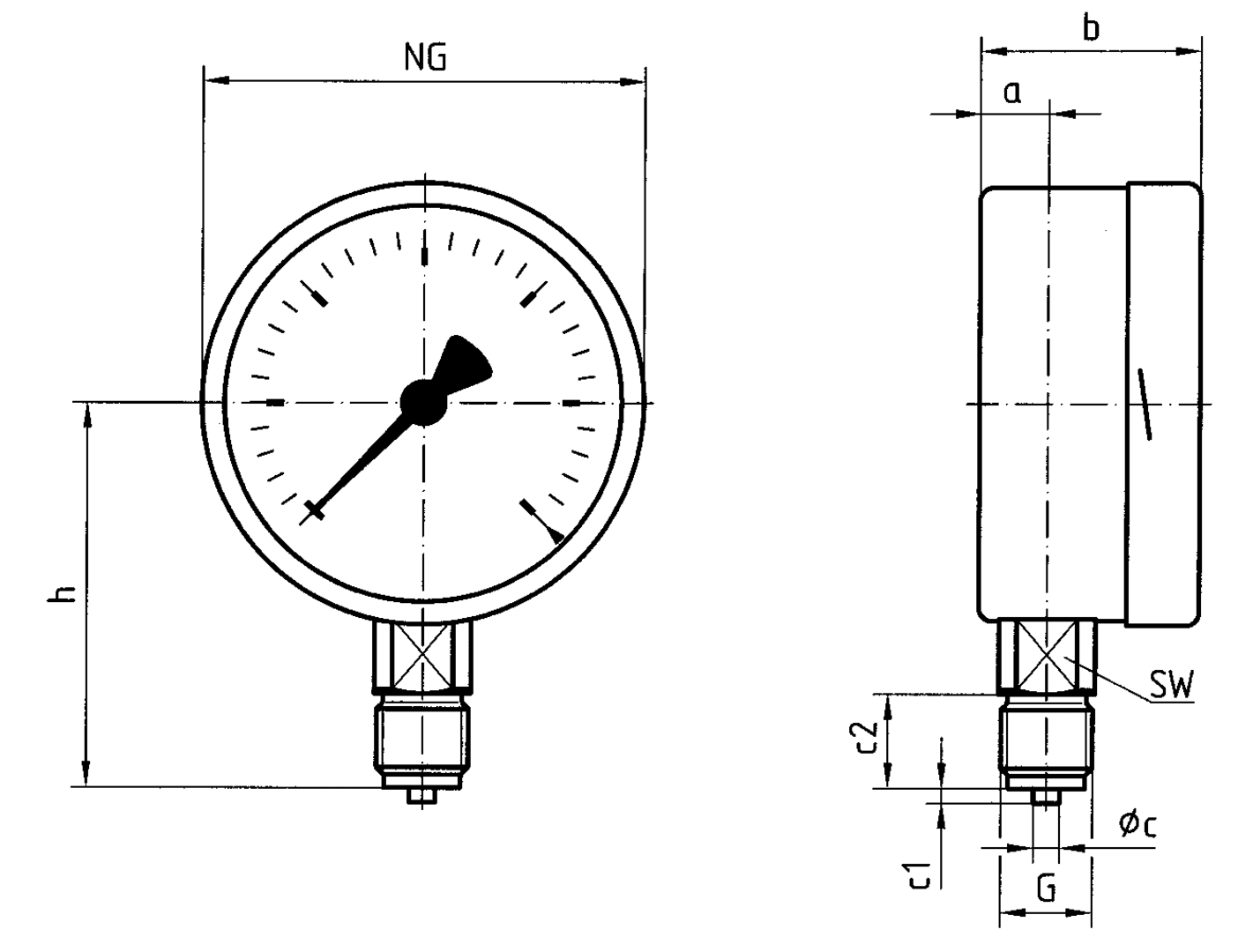

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
