RF100I MK1 D401

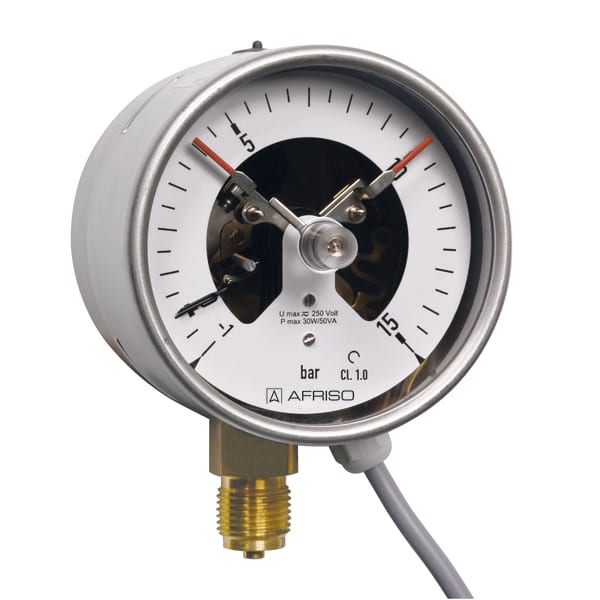

Rohrfeder-Industriemanometer mit Grenzsignalgeber Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0

  • robustes Edelstahlgehäuse
  • gute Ablesbarkeit
  • bis zu vier Schaltkontakte
  • wahlweise MK, EK, IK

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0.6 bardirektRF100I MK1 D40187602401
-1/+1.5 bardirektRF100I MK1 D40187603401
-1/+3 bardirektRF100I MK1 D40187604401
-1/+5 bardirektRF100I MK1 D40187605401
-1/+9 bardirektRF100I MK1 D40187606401
-1/+15 bardirektRF100I MK1 D40187607401
0/1.6 bardirektRF100I MK1 D40187611401
0/2.5 bardirektRF100I MK1 D40187612401
0/4 bardirektRF100I MK1 D40187613401
0/6 bardirektRF100I MK1 D40187614401
0/10 bardirektRF100I MK1 D40187615401
0/16 bardirektRF100I MK1 D40187616401
0/25 bardirektRF100I MK1 D40187617401
0/40 bardirektRF100I MK1 D40187618401
0/60 bardirektRF100I MK1 D40187619401
0/100 bardirektRF100I MK1 D40187620401
0/160 bardirektRF100I MK1 D40187621401
0/250 bardirektRF100I MK1 D40187622401
0/400 bardirektRF100I MK1 D40187623401
0/600 bardirektRF100I MK1 D40187624401
0/1 000 bardirektRF100I MK1 D40187625401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Kontaktarten
Magnetspringkontakt (MK)
Mindestanzeigebereich
Kontakt
MK 1-fach: 1.6 bar
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
G½B, SW22 (EN 837-1/7.3)
elektrischer Anschluss
Kabelverschraubung M12 x 1,5
Kabel 1 m
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Kunststoff (Makrolon), mit Verstellschloss
Induktivkontakt (IK)
Magnetspringkontakt (MK)
Versorgungsspannung
max. AC/DC 250 V
Ein- und Ausschaltstrom
max. 1 A
Dauerstrom
max. 0.6 A
Schaltleistung
max. 50 VA, max. 30 W
Kontakt
Ag80 Ni20 Au 10 μm
Schaltgenauigkeit
ca. 2–5 % vom Skalenendwert
Temperatureinsatzbereich
-20/+70 °C bzw. entsprechend den jeweiligen Messgeräten
Einstellbereich
5–95 % vom Anzeigebereich des Messgerätes
