RF100KTGly D802

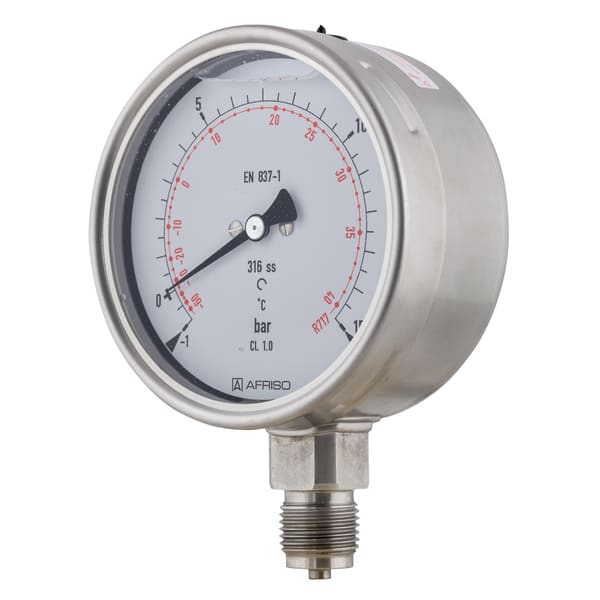

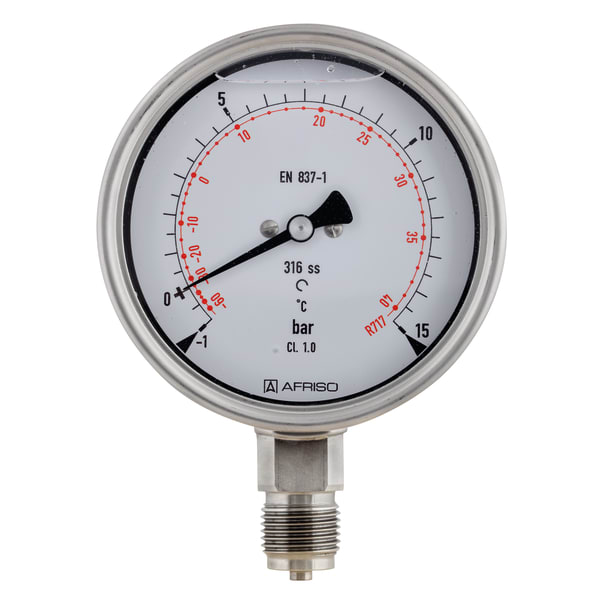

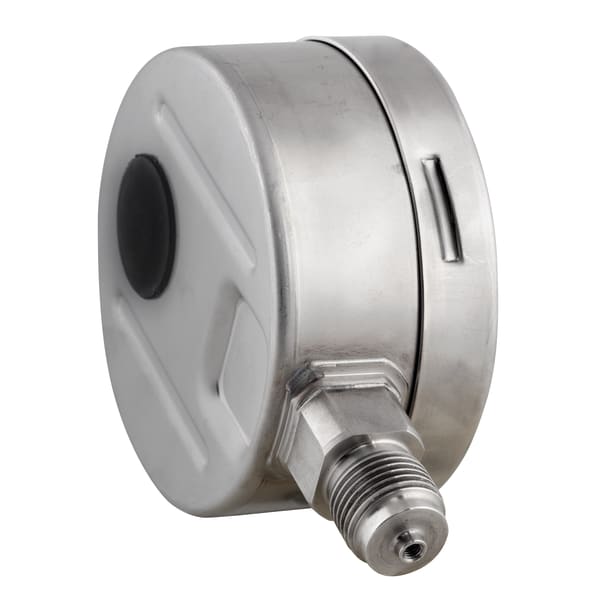

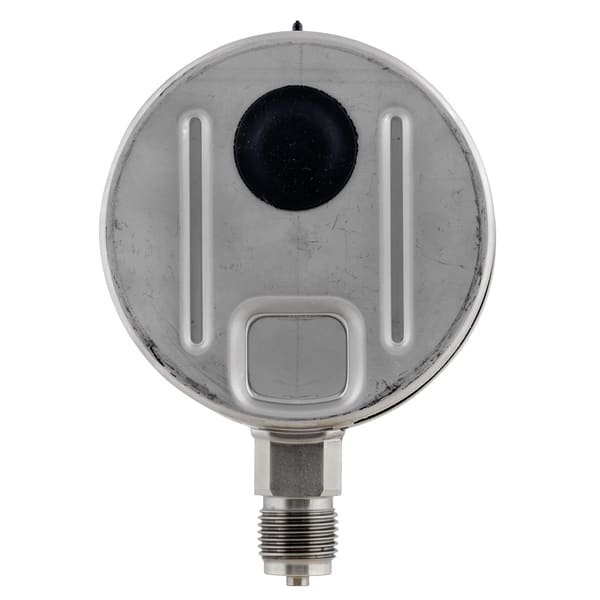

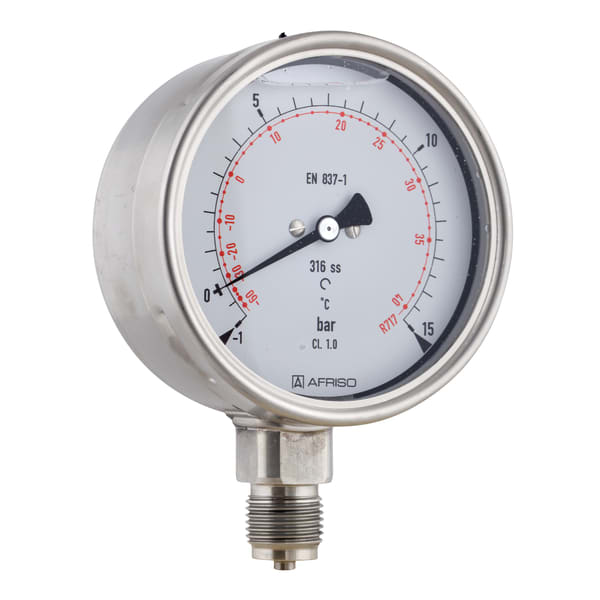

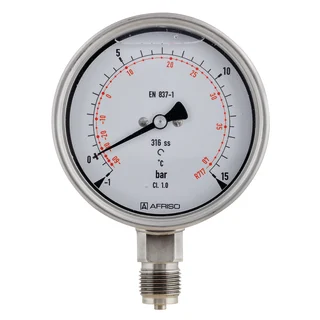

Rohrfeder-Standardmanometer für die Kältetechnik Typ D8 mit Glyzerinfüllung

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • verschiedene Kältemittel messbar durch Mehrfachskalen
  • DNV- und GOSSTANDART-zertifiziert

Zur gleichzeitigen Messung von Dampfdrücken und -temperaturen in der Kältetechnik.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/+12.5 bardirektRF100KTGly D80285231802
-1/+15 bardirektRF100KTGly D80285232802
-1/+24 bardirektRF100KTGly D80285233802
  • Lagerware
  • Fertigungsware

Typ
D8
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche
-1/+12.5 bar
Temperaturskalen
für Kältemittel:
R 717 (NH3)
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
gemäß Kältemittel
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
G½B
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
Kreisformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Druckskalierung schwarz
Temperaturskalierung farbig
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

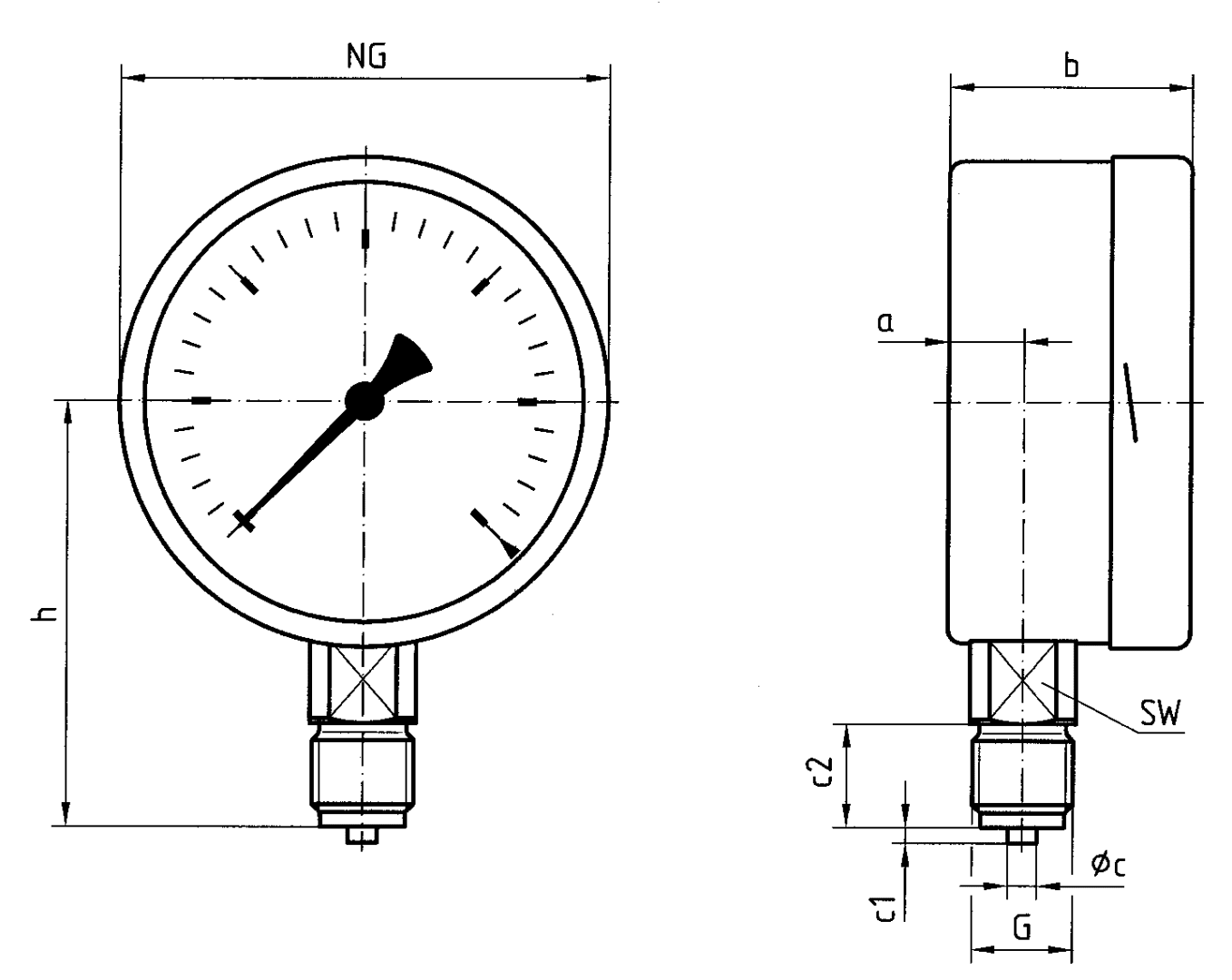

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_RF63KTGLY_RF80KTGLY_RF100KTGLY_D80X_S.TIF

854_017_0336-00.PDF
