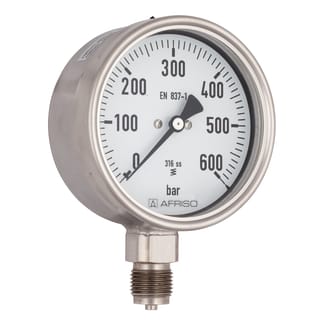

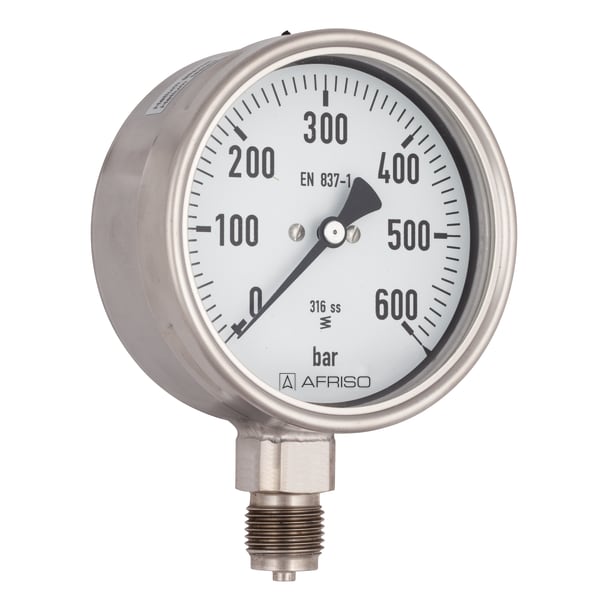

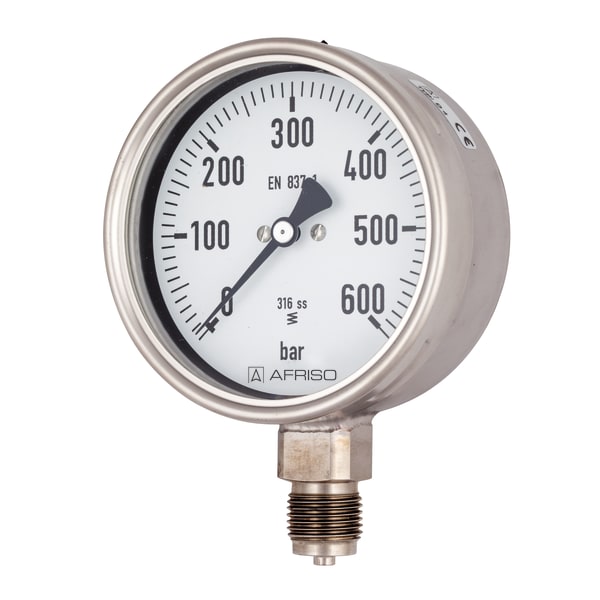

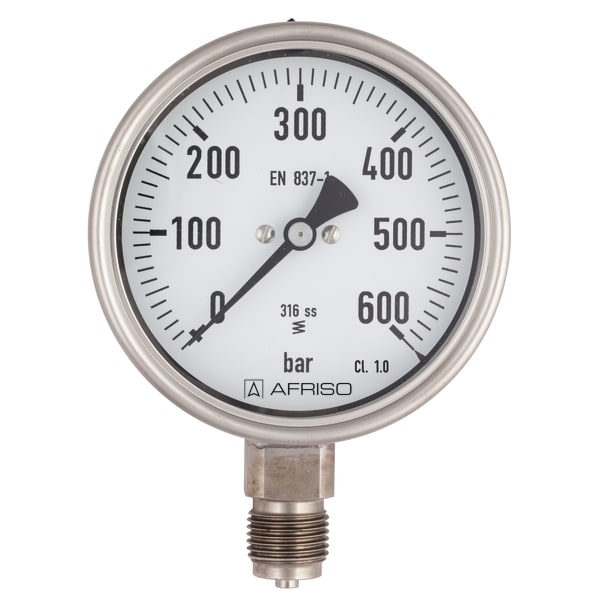

RF160Ch D402

Rohrfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • für Chemie- und Verfahrenstechnik
  • voll verschweißtes Messsystem und Gehäuse
  • extrem robuste Konstruktion
  • für Mediumtemperaturen bis 200 ˚C
  • mit Helium dichtheitsgeprüft
  • DNV- und GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160Ch D40285251402
-1/0.6 bardirektRF160Ch D40285252402
-1/+1.5 bardirektRF160Ch D40285253402
-1/+3 bardirektRF160Ch D40285254402
-1/+5 bardirektRF160Ch D40285255402
-1/+9 bardirektRF160Ch D40285256402
-1/+15 bardirektRF160Ch D40285257402
0/0.6 bardirektRF160Ch D40285259402
0/1 bardirektRF160Ch D40285260402
0/1.6 bardirektRF160Ch D40285261402
0/2.5 bardirektRF160Ch D40285262402
0/4 bardirektRF160Ch D40285263402
0/6 bardirektRF160Ch D40285264402
0/10 bardirektRF160Ch D40285265402
0/16 bardirektRF160Ch D40285266402
0/25 bardirektRF160Ch D40285267402
0/40 bardirektRF160Ch D40285268402
0/60 bardirektRF160Ch D40285269402
0/100 bardirektRF160Ch D40285270402
0/160 bardirektRF160Ch D40285271402
0/250 bardirektRF160Ch D40285272402
0/400 bardirektRF160Ch D40285273402
0/600 bardirektRF160Ch D40285274402
0/1 000 bardirektRF160Ch D40285275402
0/1 600 bardirektRF160Ch D40285276402
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
160 - 160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich NG100/160
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 200 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Edelstahl 316 L, radial
G½B, SW22 (EN 837-1/7.3)
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

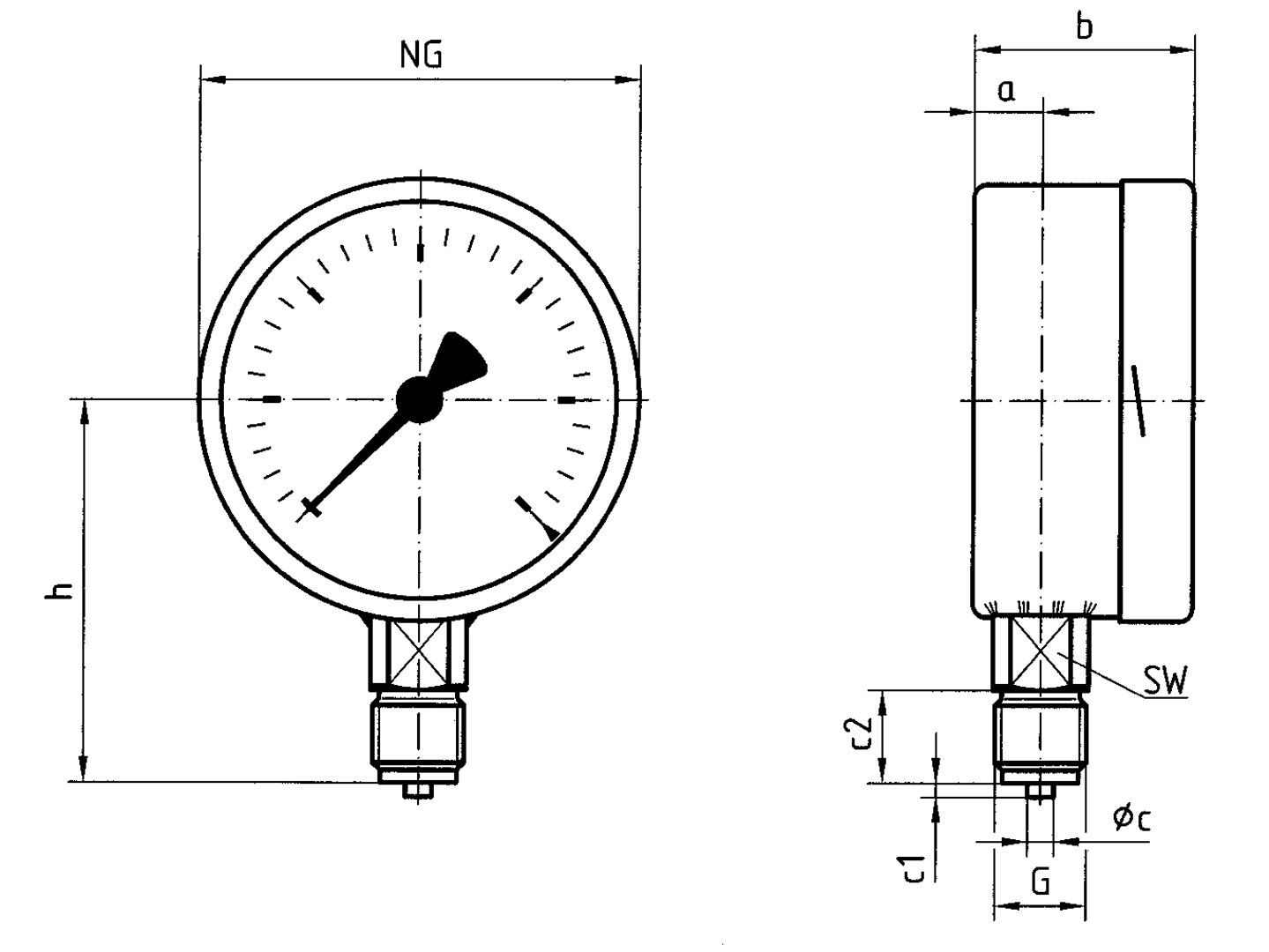

Anschluss radial
