RF160Ch D432

Rohrfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)160 mm
AnschlussG½B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,0
NormEN 837-1

  • für Chemie- und Verfahrenstechnik
  • voll verschweißtes Messsystem und Gehäuse
  • extrem robuste Konstruktion
  • für Mediumtemperaturen bis 200 ˚C
  • mit Helium dichtheitsgeprüft
  • DNV- und GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bar3-LochfrontflanschRF160Ch D43285251432
-1/0.6 bar3-LochfrontflanschRF160Ch D43285252432
-1/+1.5 bar3-LochfrontflanschRF160Ch D43285253432
-1/+3 bar3-LochfrontflanschRF160Ch D43285254432
-1/+5 bar3-LochfrontflanschRF160Ch D43285255432
-1/+9 bar3-LochfrontflanschRF160Ch D43285256432
-1/+15 bar3-LochfrontflanschRF160Ch D43285257432
0/0.6 bar3-LochfrontflanschRF160Ch D43285259432
0/1 bar3-LochfrontflanschRF160Ch D43285260432
0/1.6 bar3-LochfrontflanschRF160Ch D43285261432
0/2.5 bar3-LochfrontflanschRF160Ch D43285262432
0/4 bar3-LochfrontflanschRF160Ch D43285263432
0/6 bar3-LochfrontflanschRF160Ch D43285264432
0/10 bar3-LochfrontflanschRF160Ch D43285265432
0/16 bar3-LochfrontflanschRF160Ch D43285266432
0/25 bar3-LochfrontflanschRF160Ch D43285267432
0/40 bar3-LochfrontflanschRF160Ch D43285268432
0/60 bar3-LochfrontflanschRF160Ch D43285269432
0/100 bar3-LochfrontflanschRF160Ch D43285270432
0/160 bar3-LochfrontflanschRF160Ch D43285271432
0/250 bar3-LochfrontflanschRF160Ch D43285272432
0/400 bar3-LochfrontflanschRF160Ch D43285273432
0/600 bar3-LochfrontflanschRF160Ch D43285274432
0/1 000 bar3-LochfrontflanschRF160Ch D43285275432
0/1 600 bar3-LochfrontflanschRF160Ch D43285276432
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
160 - 160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich NG100/160
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 200 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Edelstahl 316 L, axial exzentrisch
G½B, SW22 (EN 837-1/7.3)
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

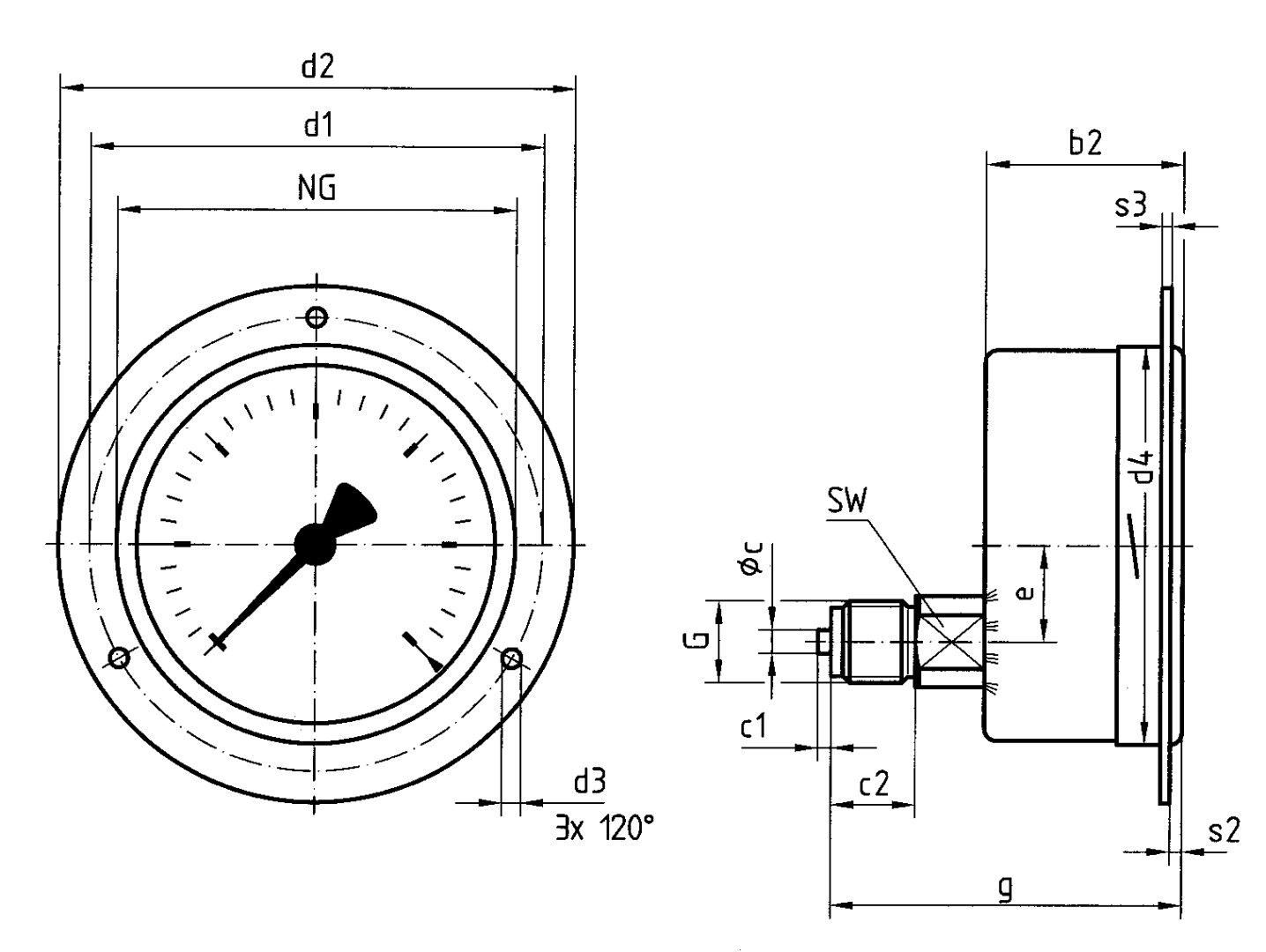

Anschluss axial exzentrisch, 3-Lochfrontflansch
