Industrietechnik Mechanische Druckmessgeräte RF160F D401
PRO_TEC_VOR_RF160F_D401_85716401.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
PRO_TEC_VOR_RF160F_D401_85716401.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
Bilder 3

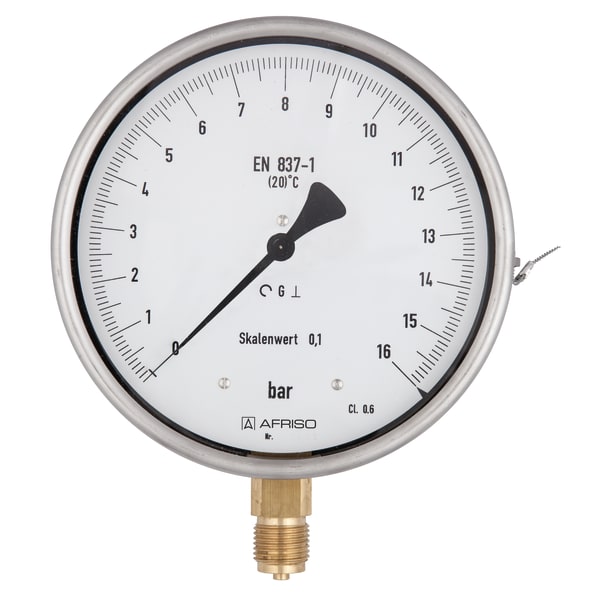

RF160F D401

Rohrfeder-Feinmessmanometer Typ D4

Ausführungen Betriebsanleitungen Video

Gehäuse-⌀ (Nenngröße)160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse0,6
NormEN 837-1

  • hohe Messgenauigkeit (Klasse 0,6)
  • verplombbares Gehäuse
  • Seriennummer auf Zifferblatt
  • geeignet als Messmittel gemäß QM-Anforderungen
  • DNV- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht aggressive, nicht hochviskose und nicht kristallisierende Medien. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160F D40185701401
-1/0.6 bardirektRF160F D40185702401
-1/+1.5 bardirektRF160F D40185703401
-1/+3 bardirektRF160F D40185704401
-1/+5 bardirektRF160F D40185705401
-1/+9 bardirektRF160F D40185706401
-1/+15 bardirektRF160F D40185707401
0/0.6 bardirektRF160F D40185709401
0/1 bardirektRF160F D40185710401
0/1.6 bardirektRF160F D40185711401
0/2.5 bardirektRF160F D40185712401
0/4 bardirektRF160F D40185713401
0/6 bardirektRF160F D40185714401
0/10 bardirektRF160F D40185715401
0/16 bardirektRF160F D40185716401
0/25 bardirektRF160F D40185717401
0/40 bardirektRF160F D40185718401
0/60 bardirektRF160F D40185719401
0/100 bardirektRF160F D40185720401
0/160 bardirektRF160F D40185721401
0/250 bardirektRF160F D40185722401
0/400 bardirektRF160F D40185723401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
160
Genauigkeitsklasse (EN 837-1/6)
0,6
Anzeigebereiche
siehe Bestelltabelle
Justagemedium
≤ 40 bar:
Luft
> 40 bar:
Wasser
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing/Neusilber, steingelagert
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Schneidenzeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial
