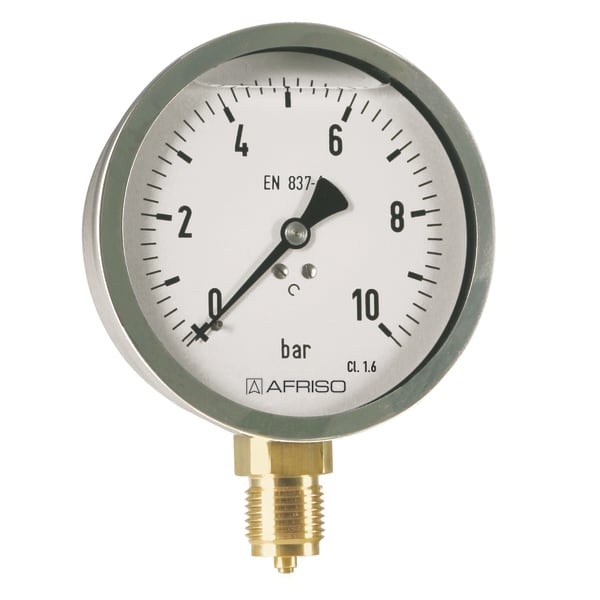

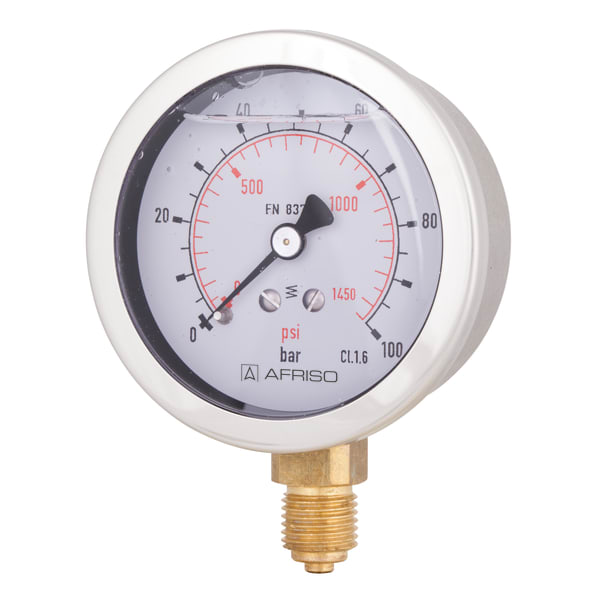

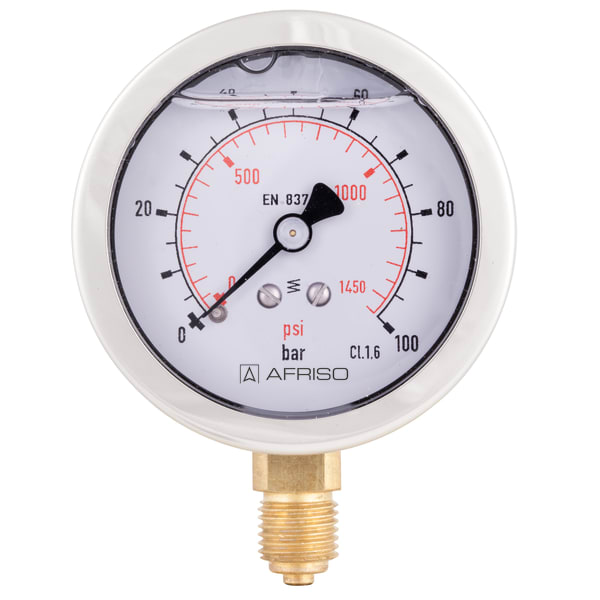

RF50Gly D701

Rohrfeder-Glyzerinmanometer Typ D7

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • robustes Edelstahlgehäuse
  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50Gly D70185051701
-1/0.6 bardirektRF50Gly D70185052701
-1/+1.5 bardirektRF50Gly D70185053701
-1/+3 bardirektRF50Gly D70185054701
-1/+5 bardirektRF50Gly D70185055701
-1/+9 bardirektRF50Gly D70185056701
-1/+15 bardirektRF50Gly D70185057701
0/0.6 bardirektRF50Gly D70185059701
0/1 bardirektRF50Gly D70185060701
0/1.6 bardirektRF50Gly D70185061701
0/2.5 bardirektRF50Gly D70185062701
0/4 bardirektRF50Gly D70185063701
0/6 bardirektRF50Gly D70185064701
0/10 bardirektRF50Gly D70185065701
0/16 bardirektRF50Gly D70185066701
0/25 bardirektRF50Gly D70185067701
0/40 bardirektRF50Gly D70185068701
0/60 bardirektRF50Gly D70185069701
0/100 bardirektRF50Gly D70185070701
0/160 bardirektRF50Gly D70185071701
0/250 bardirektRF50Gly D70185072701
0/400 bardirektRF50Gly D70185073701
  • Lagerware
  • Fertigungsware

Typ
D7
Nenngröße
50 - 50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung:
schwarz
RF50Gly:
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

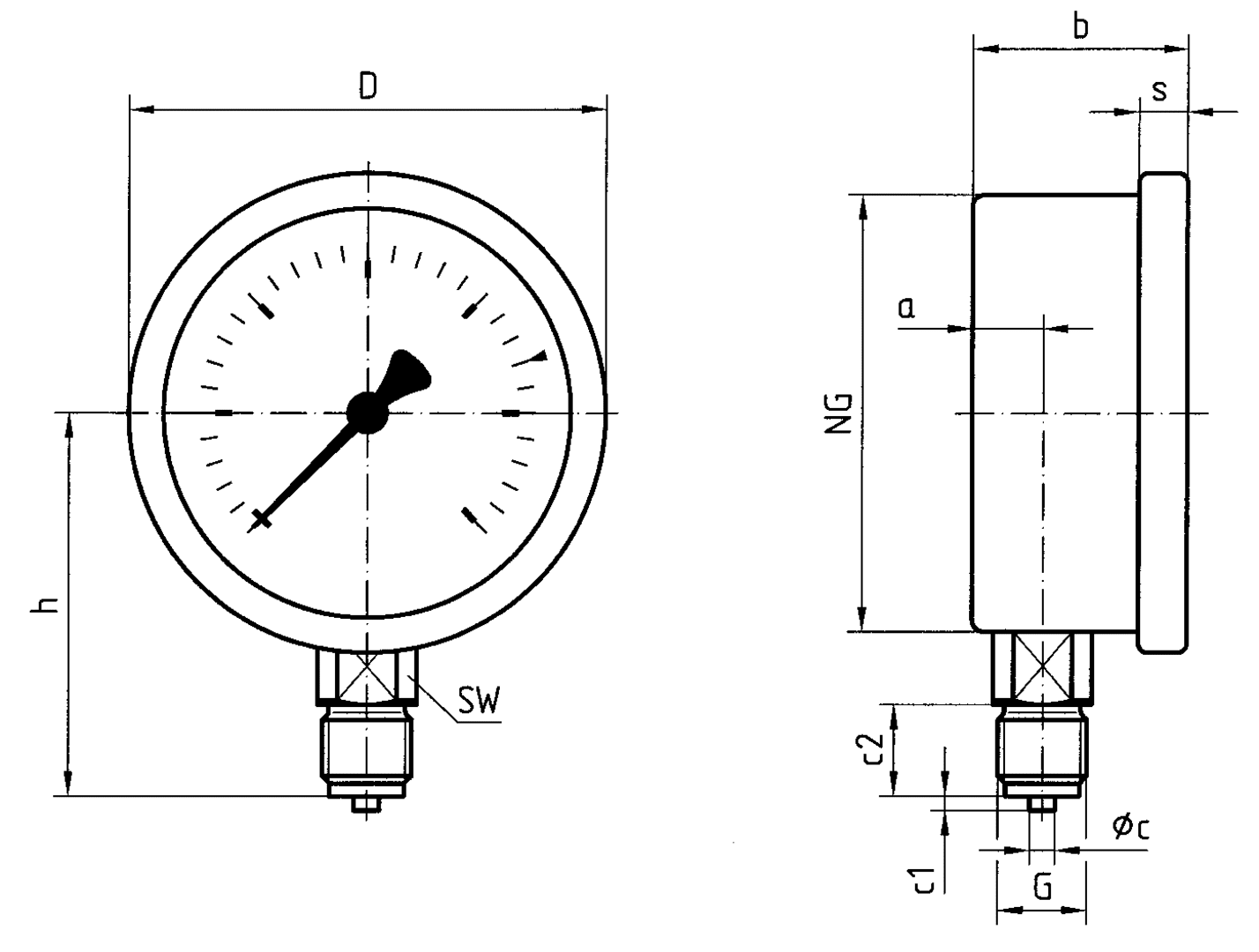

NG 50/63 – Anschluss radial
