RF50GT D302

Rohrfeder-Standardmanometer für die Gastechnik Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1-S2

  • Ausführung Sicherheitsdruckmessgerät S2 nach EN 837-1
  • Doppelskala zur Messung verschiedener Medien (Option)
  • Druckentlastungsöffnung in der Rückwand
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien. Speziell für gastechnische Geräte, Anlagen und Armaturen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50GT D30285051302GT
-1/0.6 bardirektRF50GT D30285052302GT
-1/+1.5 bardirektRF50GT D30285053302GT
-1/+3 bardirektRF50GT D30285054302GT
-1/+5 bardirektRF50GT D30285055302GT
-1/+9 bardirektRF50GT D30285056302GT
-1/+15 bardirektRF50GT D30285057302GT
0/0.6 bardirektRF50GT D30285059302GT
0/1 bardirektRF50GT D30285060302GT
0/1.6 bardirektRF50GT D30285061302GT
0/2.5 bardirektRF50GT D30285062302GT
0/4 bardirektRF50GT D30285063302GT
0/6 bardirektRF50GT D30285064302GT
0/10 bardirektRF50GT D30285065302GT
0/16 bardirektRF50GT D30285066302GT
0/25 bardirektRF50GT D30285067302GT
0/40 bardirektRF50GT D30285068302GT
0/60 bardirektRF50GT D30285069302GT
0/100 bardirektRF50GT D30285070302GT
0/160 bardirektRF50GT D30285071302GT
0/250 bardirektRF50GT D30285072302GT
0/400 bardirektRF50GT D30285073302GT
0/315 bardirektRF50GT D30285079302GT
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
50 - 50
Ausführung
EN 837-1-S2
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
D302: Edelstahl 316 Ti/316 L
radial
Messglied
Rohrfeder
D302: Edelstahl 316 Ti/316 L
≤ 40 bar:
Kreisformfeder
> 40 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Sichtscheibe
Kunststoff, fest eingeschnappt

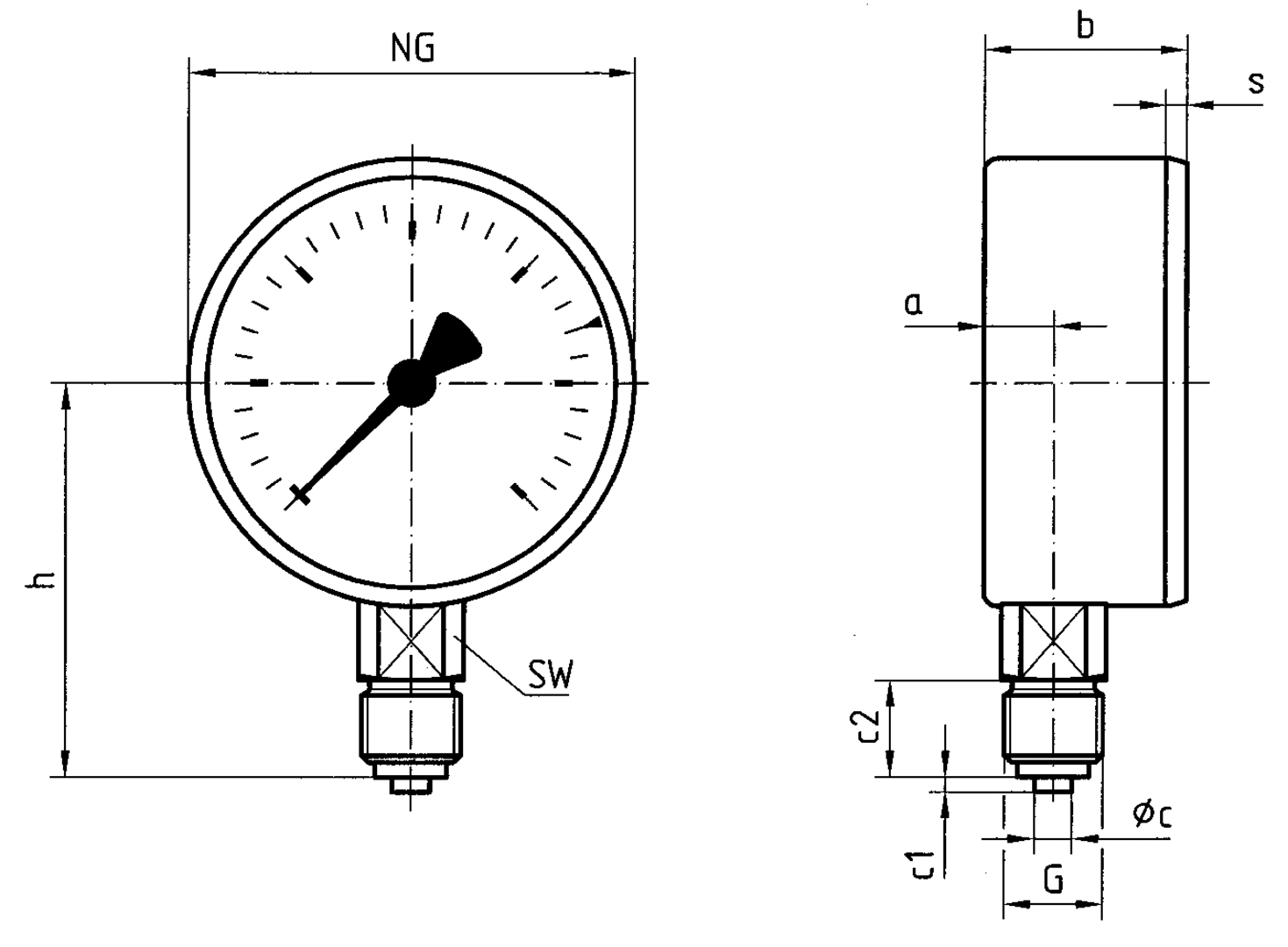

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_RF40GT_RF50GT_RF63GT_D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
AFRISO_SELECTION_PRESSURE_GAUGES_EN837-2_EN_11-16.PDF

Auswahlkriterien und Sicherheitsaspekte für Druckmessgeräte nach EN 837-2

Technische Information
PDF
