RF63 D101

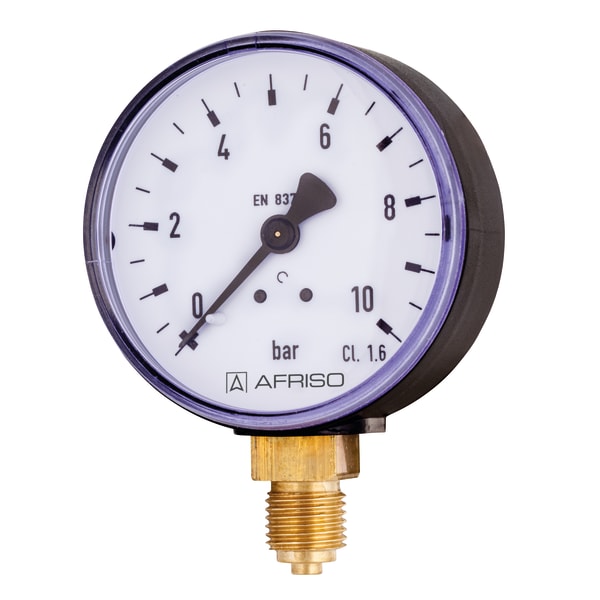

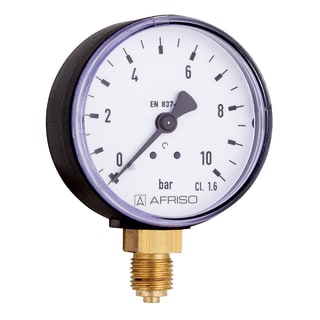

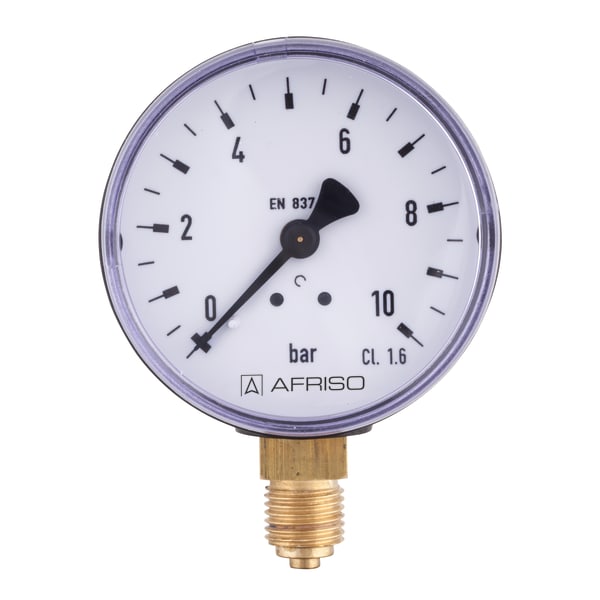

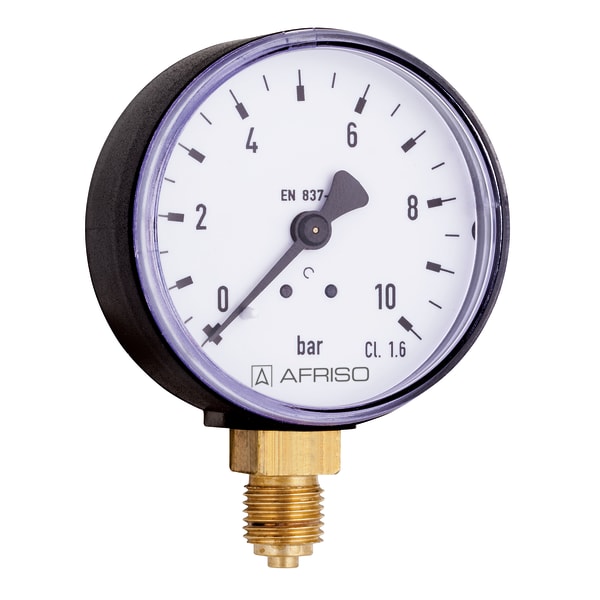

Rohrfeder-Standardmanometer Typ D1

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik
  • Ausführung nach EN 837-1
  • Genauigkeitsklasse 1,6
  • korrosionsfestes, hochschlagfestes Kunststoffgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63 D10185101101
-1/0.6 bardirektRF63 D10185102101
-1/+1.5 bardirektRF63 D10185103101
-1/+3 bardirektRF63 D10185104101
-1/+5 bardirektRF63 D10185105101
-1/+9 bardirektRF63 D10185106101
-1/+15 bardirektRF63 D10185107101
0/0.6 bardirektRF63 D10185109101
0/1 bardirektRF63 D10185110101
0/1.6 bardirektRF63 D10185111101
0/2.5 bardirektRF63 D10185112101
0/4 bardirektRF63 D10185113101
0/6 bardirektRF63 D10185114101
0/10 bardirektRF63 D10185115101
0/16 bardirektRF63 D10185116101
0/25 bardirektRF63 D10185117101
0/40 bardirektRF63 D10185118101
0/60 bardirektRF63 D10185119101
0/100 bardirektRF63 D10185120101
0/160 bardirektRF63 D10185121101
0/250 bardirektRF63 D10185122101
0/400 bardirektRF63 D10185123101
  • Lagerware
  • Fertigungsware

Typ
D1
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
NG 63:

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

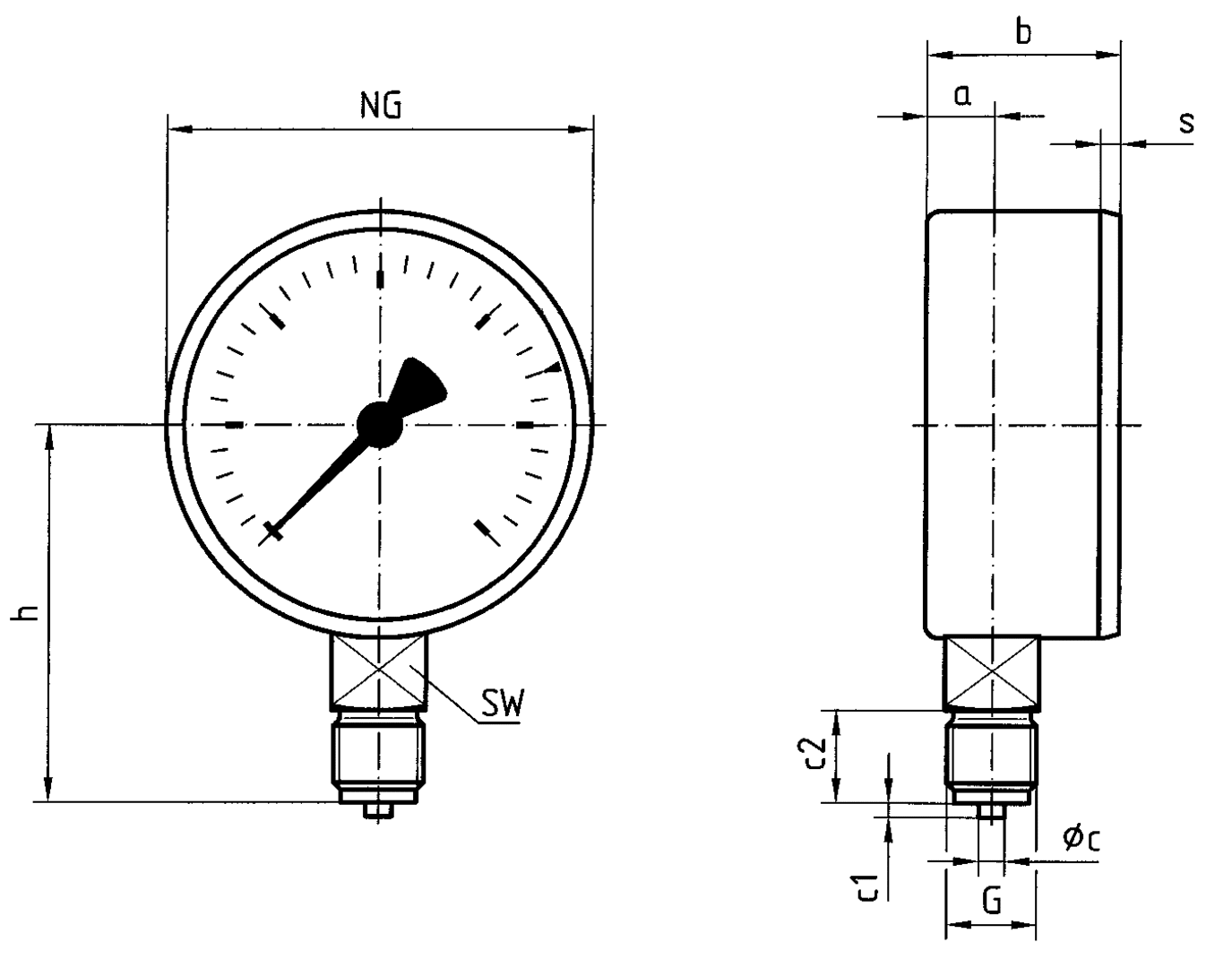

NG 40/50/63 – Anschluss radial
