Industrietechnik Mechanische Druckmessgeräte RF63 D201

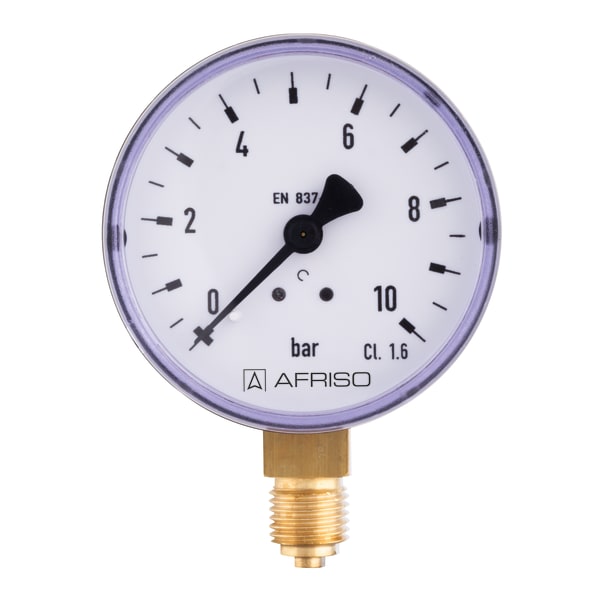

PRO_TEC_VOR_RF63_D201_85115201.TIF

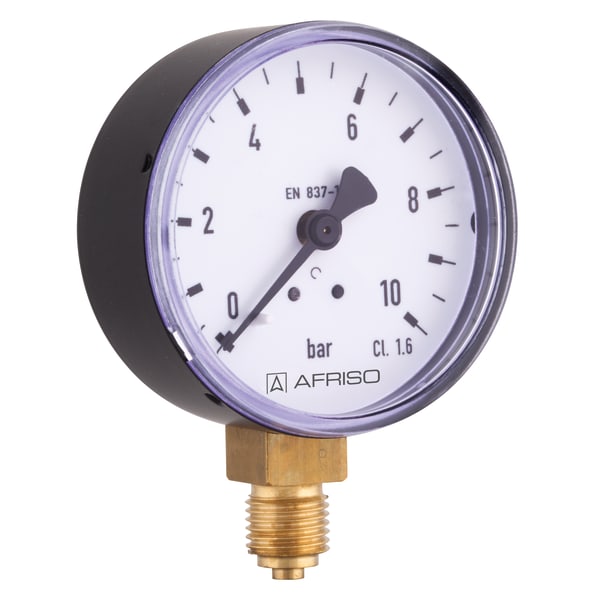

PRO_TEC_SAL_RF63_D201_85115201.TIF

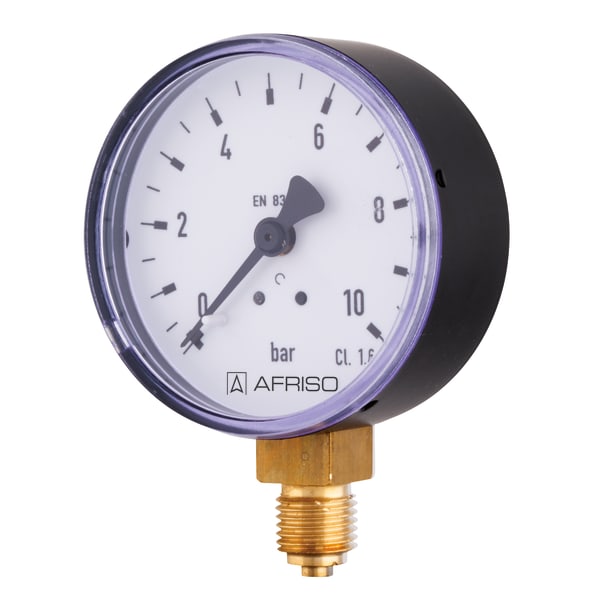

PRO_TEC_SAR_RF63_D201_85115201.TIF

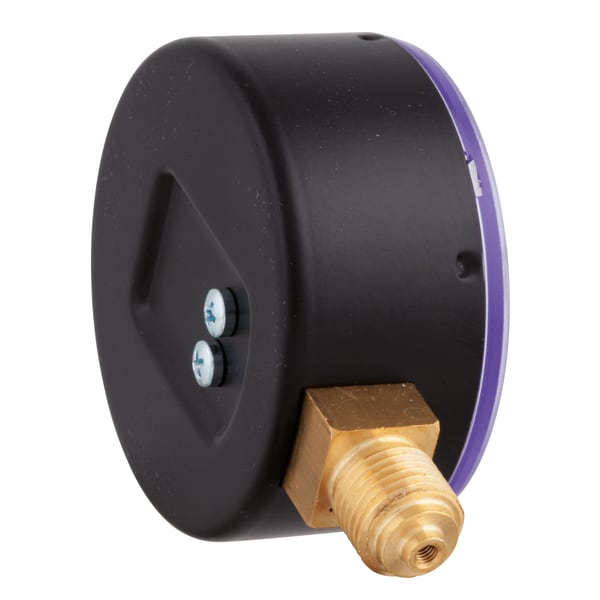

PRO_TEC_DRU_RF63_D201_85115201.TIF

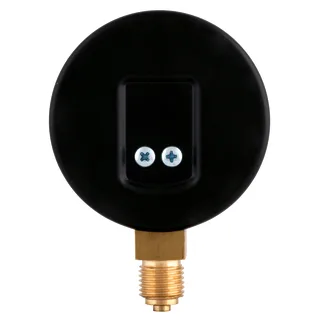

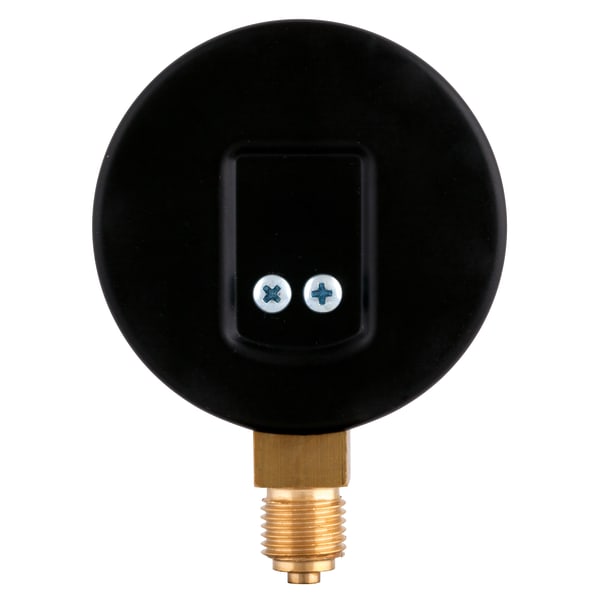

PRO_TEC_RUE_RF63_D201_85115201.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
PRO_TEC_VOR_RF63_D201_85115201.TIF
PRO_TEC_SAL_RF63_D201_85115201.TIF
PRO_TEC_SAR_RF63_D201_85115201.TIF
PRO_TEC_DRU_RF63_D201_85115201.TIF
PRO_TEC_RUE_RF63_D201_85115201.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
Bilder 7

RF63 D201

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1,6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63 D20185101201
-1/0.6 bardirektRF63 D20185102201
-1/+1.5 bardirektRF63 D20185103201
-1/+3 bardirektRF63 D20185104201
-1/+5 bardirektRF63 D20185105201
-1/+9 bardirektRF63 D20185106201
-1/+15 bardirektRF63 D20185107201
0/0.6 bardirektRF63 D20185109201
0/1 bardirektRF63 D20185110201
0/1.6 bardirektRF63 D20185111201
0/2.5 bardirektRF63 D20185112201
0/4 bardirektRF63 D20185113201
0/6 bardirektRF63 D20185114201
0/10 bardirektRF63 D20185115201
0/16 bardirektRF63 D20185116201
0/25 bardirektRF63 D20185117201
0/40 bardirektRF63 D20185118201
0/60 bardirektRF63 D20185119201
0/100 bardirektRF63 D20185120201
0/160 bardirektRF63 D20185121201
0/250 bardirektRF63 D20185122201
0/400 bardirektRF63 D20185123201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 63: Kunststoff, weiß
Skalierung
D201: schwarz
Skala
D201:
NG 63: Kunststoff, schwarz
Gehäuse
Stahlblech, schwarz
Übersteckring
NG 63:
Sichtscheibe
NG 63: Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

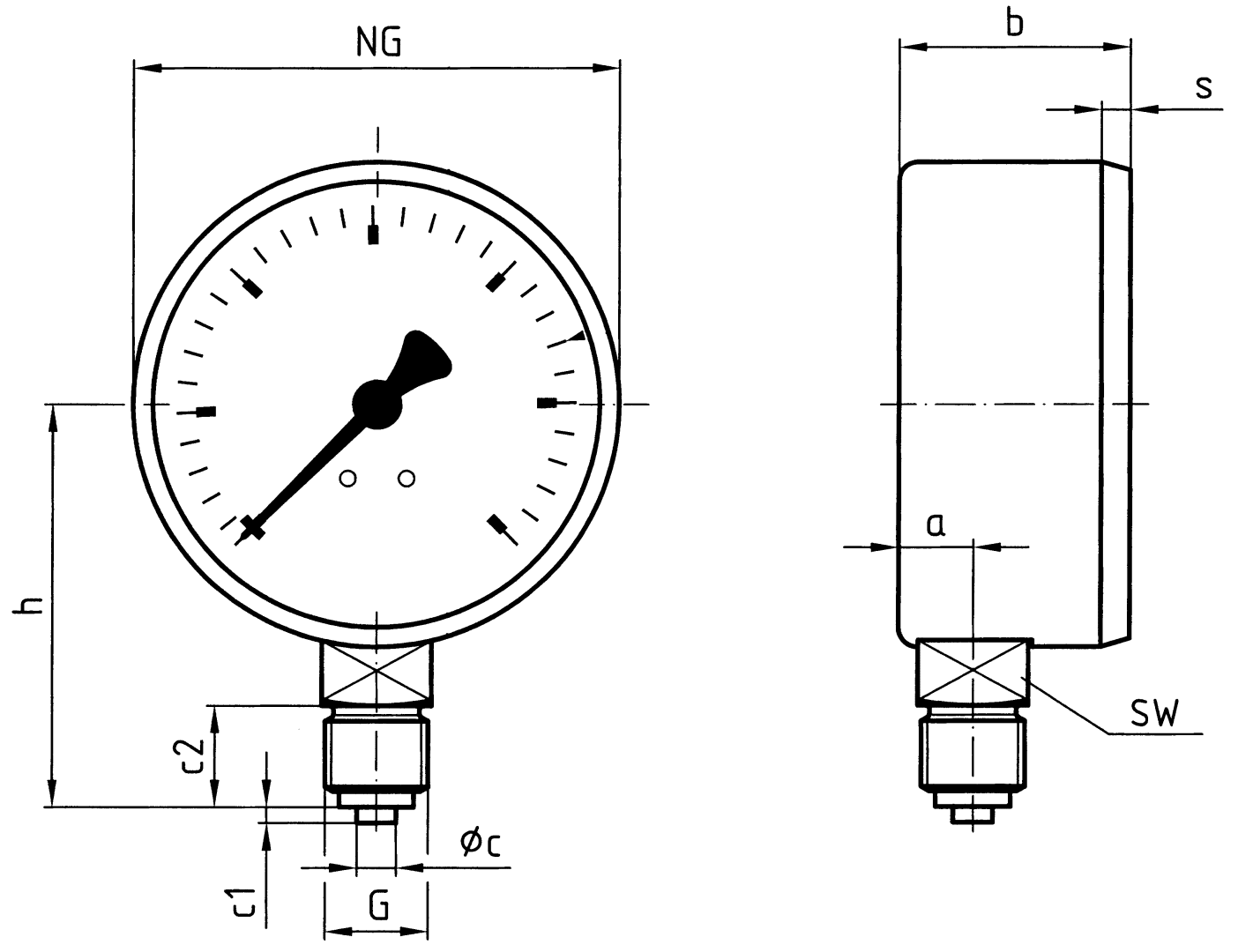

NG 40/50/63 – Anschluss radial

PRO_TEC_BEP_RF40-50-63_D20X-D30X.TIF

854_017_0336-00.PDF
