RF63RG D302

Rohrfeder-Manometer für Reinstgasanwendungen Typ D3

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
Anschluss9/16-18 UNF
Ausrichtungradial
Genauigkeitsklasse1,6

  • mediumberührte Teile speziell gereinigt, gespült und elektrolytisch poliert
  • dichtheitsgeprüft mit Helium
  • Druckentlastungsöffnung in der Rückwand
  • vielfältige Anschlusstechnik
  • GOSSTANDART zertifiziert

Bei besonderen Anforderungen an Oberflächengüte und Reinheit der mediumberührten Teile, speziell zur Messung von hochreinen Gasen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63RG D30287101302
-1/0.6 bardirektRF63RG D30287102302
-1/+1.5 bardirektRF63RG D30287103302
-1/+3 bardirektRF63RG D30287104302
-1/+5 bardirektRF63RG D30287105302
-1/+9 bardirektRF63RG D30287106302
-1/+15 bardirektRF63RG D30287107302
0/0.6 bardirektRF63RG D30287109302
0/1 bardirektRF63RG D30287110302
0/1.6 bardirektRF63RG D30287111302
0/2.5 bardirektRF63RG D30287112302
0/4 bardirektRF63RG D30287113302
0/6 bardirektRF63RG D30287114302
0/10 bardirektRF63RG D30287115302
0/16 bardirektRF63RG D30287116302
0/25 bardirektRF63RG D30287117302
0/40 bardirektRF63RG D30287118302
0/60 bardirektRF63RG D30287119302
0/100 bardirektRF63RG D30287120302
0/160 bardirektRF63RG D30287121302
0/250 bardirektRF63RG D30287122302
0/400 bardirektRF63RG D30287123302
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Justagemedium
Stickstoff oder getrocknete Luft
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 150 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, radial
9/16-18 UNF, mit Überwurfmutter
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium,
Leckrate ≤ 10-9 mbar x l/s
mediumberührte Teile
Anschluss, Messglied
Edelstahl 316 Ti/316 L
gereinigt, mit Stickstoff gespült, elektrolytisch poliert, Oberflächenrauhigkeit ≤ Ra 0,6 µm
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung:
schwarz
Aufdruck:
Reinstgas
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit rückseitiger Druckentlastungsöffnung
Übersteckring
Edelstahl 304, blank
Sichtscheibe
Kunststoff

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

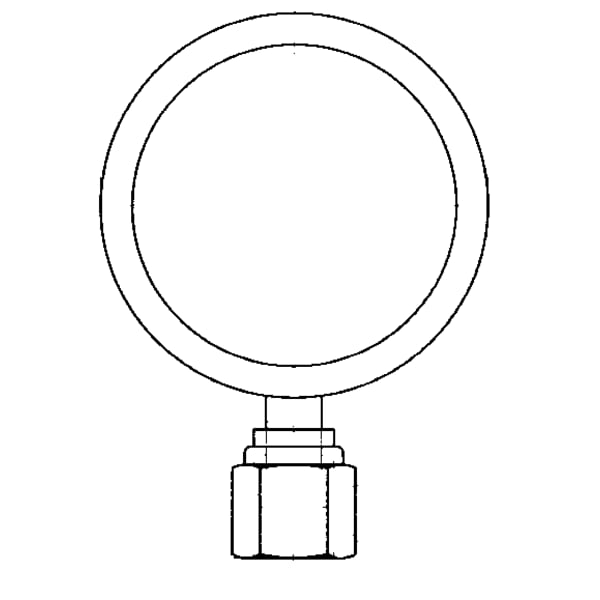

Anschluss radial, 9/16-18 UNF, mit Überwurfmutter
