RF80 D201

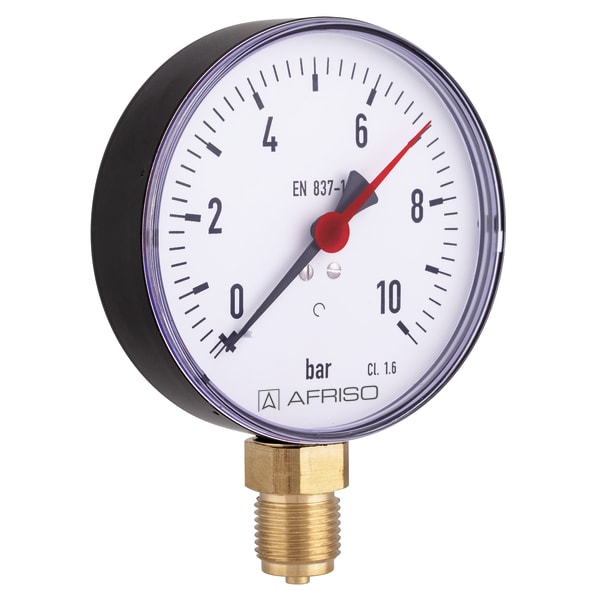

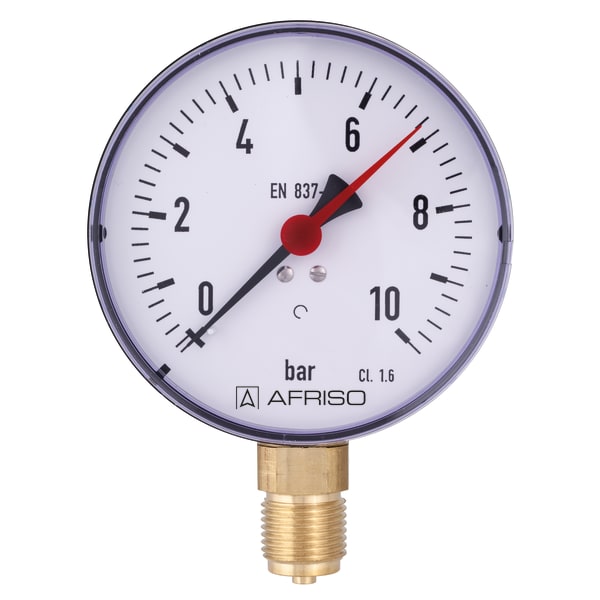

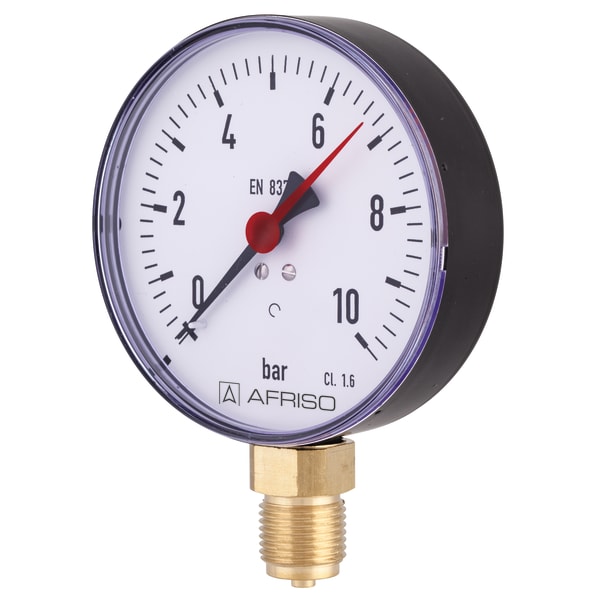

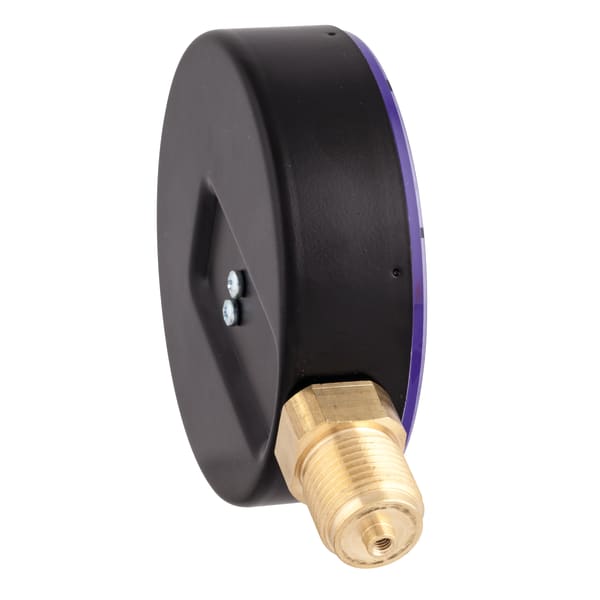

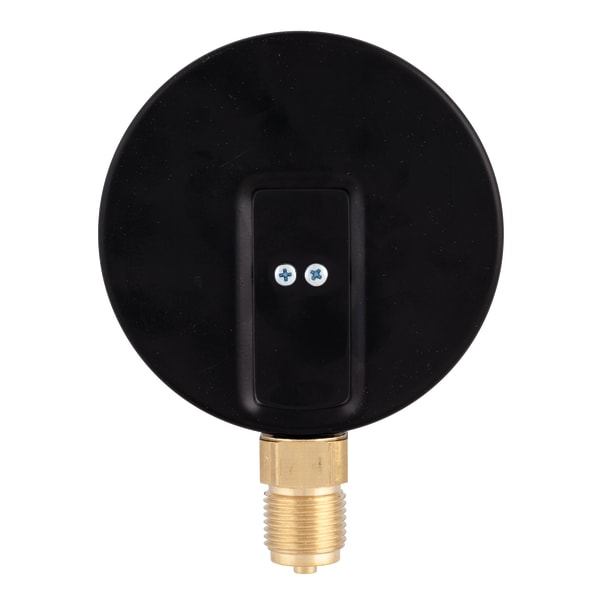

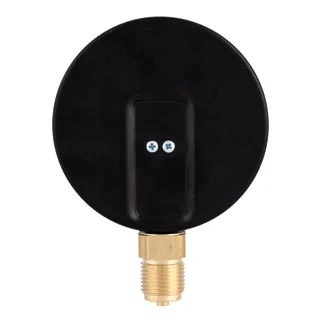

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)80 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1,6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF80 D20185151201
-1/0.6 bardirektRF80 D20185152201
-1/+1.5 bardirektRF80 D20185153201
-1/+3 bardirektRF80 D20185154201
-1/+5 bardirektRF80 D20185155201
-1/+9 bardirektRF80 D20185156201
-1/+15 bardirektRF80 D20185157201
0/0.6 bardirektRF80 D20185159201
0/1 bardirektRF80 D20185160201
0/1.6 bardirektRF80 D20185161201
0/2.5 bardirektRF80 D20185162201
0/4 bardirektRF80 D20185163201
0/6 bardirektRF80 D20185164201
0/10 bardirektRF80 D20185165201
0/16 bardirektRF80 D20185166201
0/25 bardirektRF80 D20185167201
0/40 bardirektRF80 D20185168201
0/60 bardirektRF80 D20185169201
0/100 bardirektRF80 D20185170201
0/160 bardirektRF80 D20185171201
0/250 bardirektRF80 D20185172201
0/400 bardirektRF80 D20185173201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
80 - 80
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 80: Kunststoff, weiß
Skalierung
D201: schwarz
Skala
D201:
NG 80: Kunststoff, schwarz
Gehäuse
Stahlblech, schwarz
Übersteckring
NG 80:
Sichtscheibe
NG 80: Kunststoff, eingeclipst, mit verstellbarem roten Markenzeiger

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

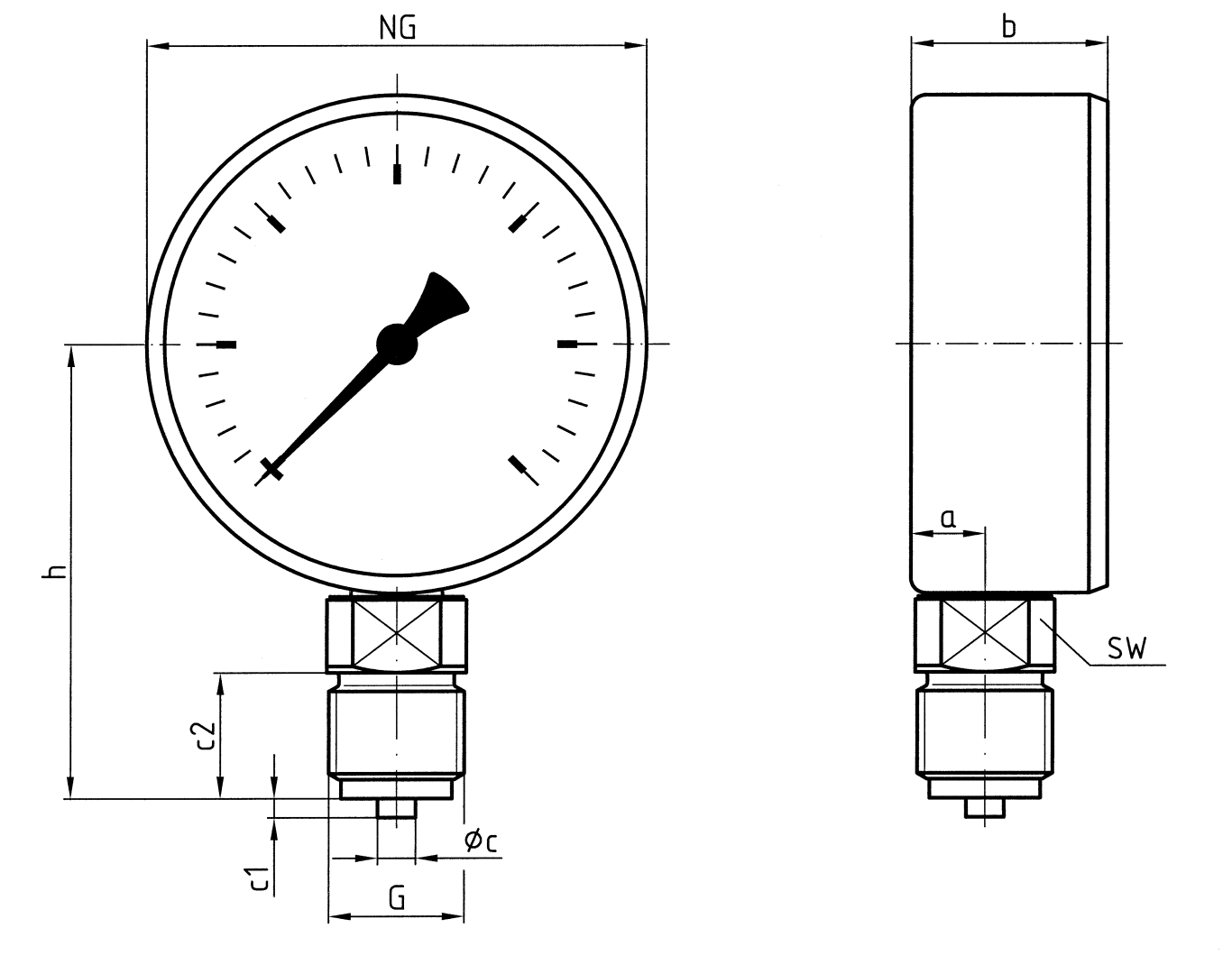

NG 80/100 – Anschluss radial

PRO_TEC_BEP_RF80-100_D20X_S.TIF
