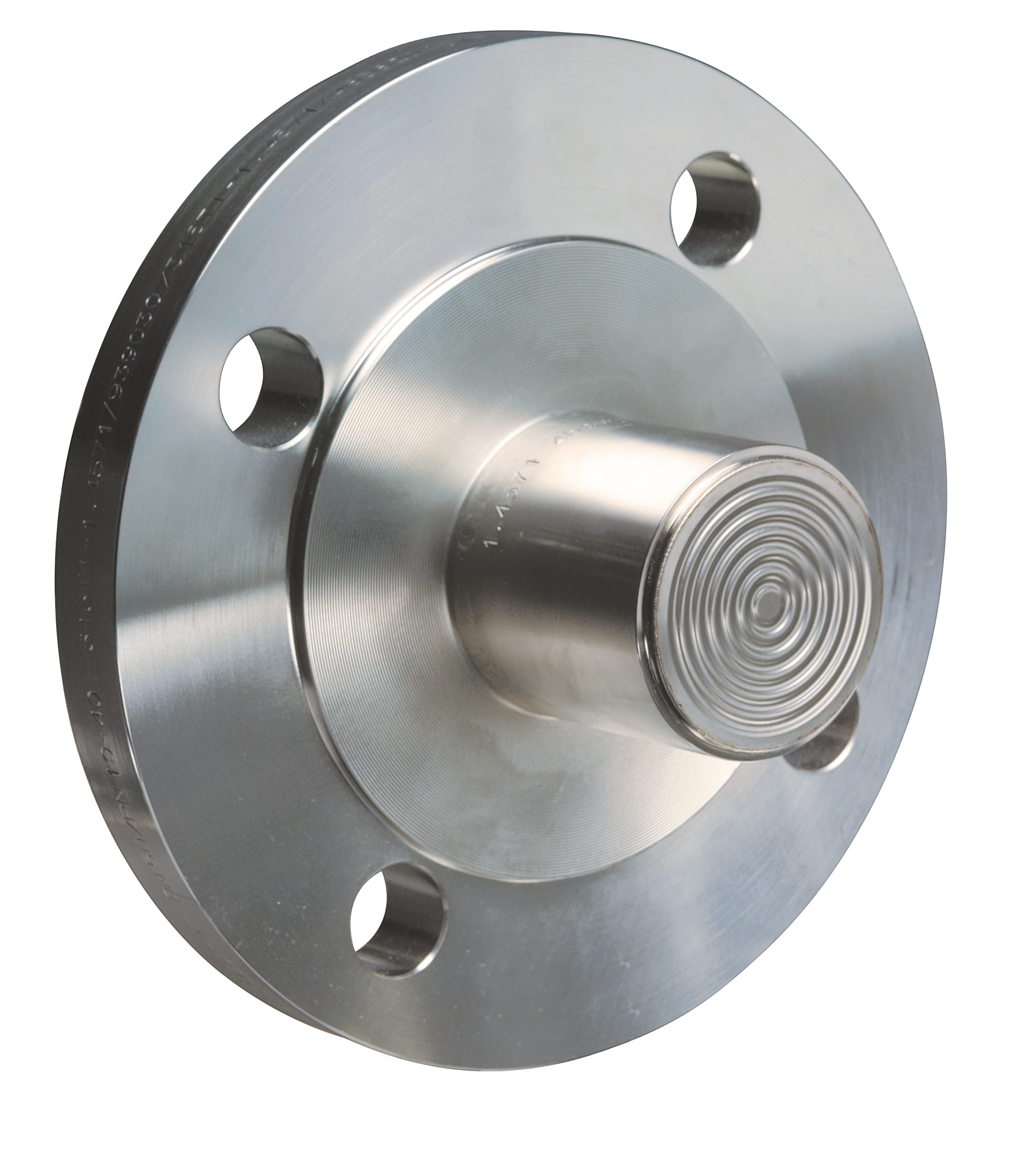

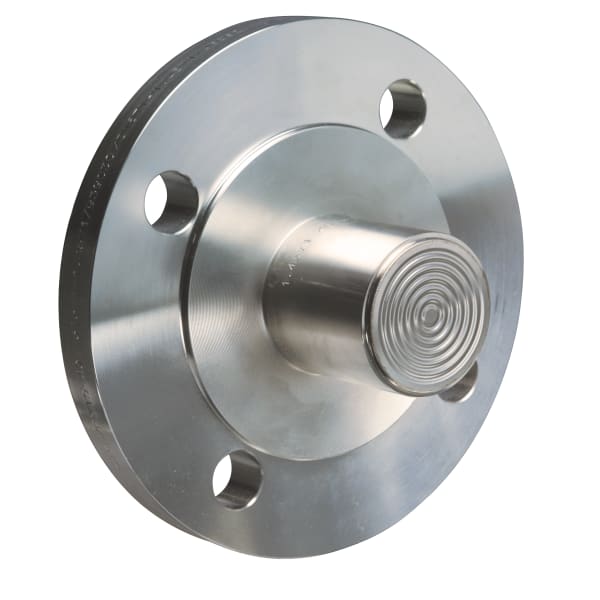

Membrandruckmittler MD 81 | 31929W

Membrandruckmittler MD 81 Tubus-Flanschausführung

Fertigungsware
Betriebsanleitung Video

  • für Behälter mit großen Wandstärken
  • für erhöhte Blockflansche und starke Isolierung
  • Anschluss nach DIN oder ASME
  • Tubuslänge nach Wunsch anpassbar

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Ideal für isolierte oder dickwandige Behälter. Speziell für Einsätze in der chemischen Industrie, Petrochemie, in Raffinerien oder in der Kraftwerkstechnik.

Prozessanschluss/Tubus
Edelstahl 316 L
Flanschanschluss nach ASME B 16.5 (Raised Face)
Tubuslänge:
50 mm
Membrane
Edelstahl 316 L
Dichtfläche
Edelstahl 316 L
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
CL 150

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Typ MD 81 – Flanschanschluss nach ASME B 16.5
