WTh 30 MR

Widerstandsthermometer

Ausführungen Betriebsanleitung Video

  • hygienisches Design nach den Empfehlungen der EHEDG
  • kompakte Bauform
  • hohe Genauigkeit
  • kurze Ansprechzeit
  • verschiedene Prozessanschlüsse
  • integrierbarer Messumformer

Für Temperaturmessungen in Behältern oder Rohrleitungen, bei denen hygienische Prozessanschlüsse, hygienegerechte Werkstoffe und Verarbeitung gefordert werden. Durch die kompakte Bauform und die hohe Genauigkeit besonders geeignet für die Lebensmitteltechnik, Pharmazie und Biotechnologie.

WTh 30 besteht aus einem robusten Edelstahlgehäuse mit verschiedenen Prozessanschlüssen und einem Pt 100 Messeinsatz, der direkt in ein Schutzrohr integriert ist. Die von der Messtemperatur abhängige Widerstandsänderung kann direkt abgegriffen oder optional von einem eingebauten Messumformer erfasst und in ein 4–20 mA Ausgangssignal gewandelt werden. Der elektrische Anschluss erfolgt über eine kompakte M 12 Steckerverbindung.

EinbaulängeArt.-Nr.
Widerstandsthermometer WTh 30 MR30 mm32318
Widerstandsthermometer WTh 30 MR35 mm32319
Widerstandsthermometer WTh 30 MR50 mm32320
Widerstandsthermometer WTh 30 MR100 mm32321
Widerstandsthermometer WTh 30 MR150 mm32322
Widerstandsthermometer WTh 30 MR200 mm32323
  • Lagerware
  • Fertigungsware

Sensor
1 x Pt100
4-Leiter
Klasse A, IEC 751
Schutzrohr
∅ 6
Edelstahl 316 L

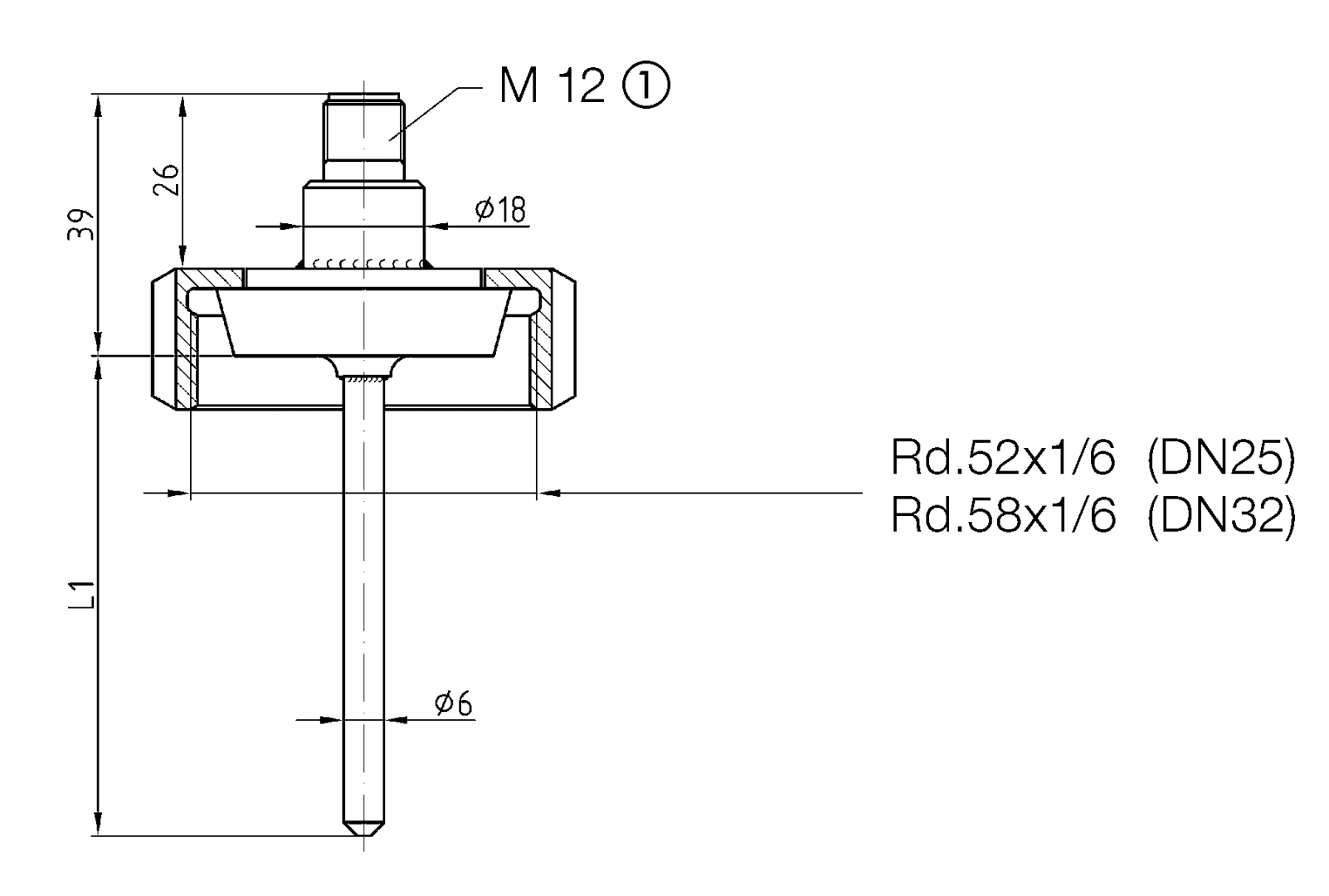

Prozessanschluss
Nutüberwurfmutter DIN 11851
Edelstahl 316 L
Einbaulänge
30 mm
elektrischer Anschluss
Steckerverbindung M12
Steckergehäuse:
Edelstahl
Gehäuse
Werkstoff:
Edelstahl
Durchmesser:
18 mm
Schutzart
IP 67 (EN 60529)
Oberflächenrauheit
Ra:
< 0.8 µm
Schweißnaht:
< 1.6 µm
Betriebsdruck
max. 16 bar
Messbereich
-50/+200 °C
Ansprechzeit t90
  5.5 s gemäß EN 60751, Prüfung in fließendem Wasser (ohne Messumformer)
