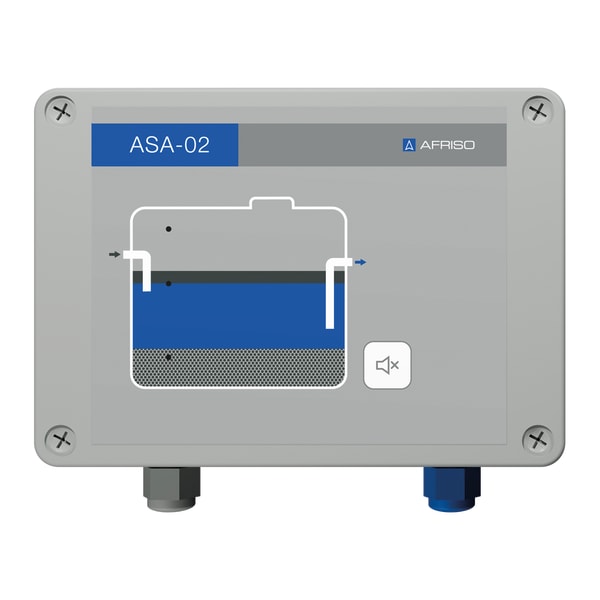

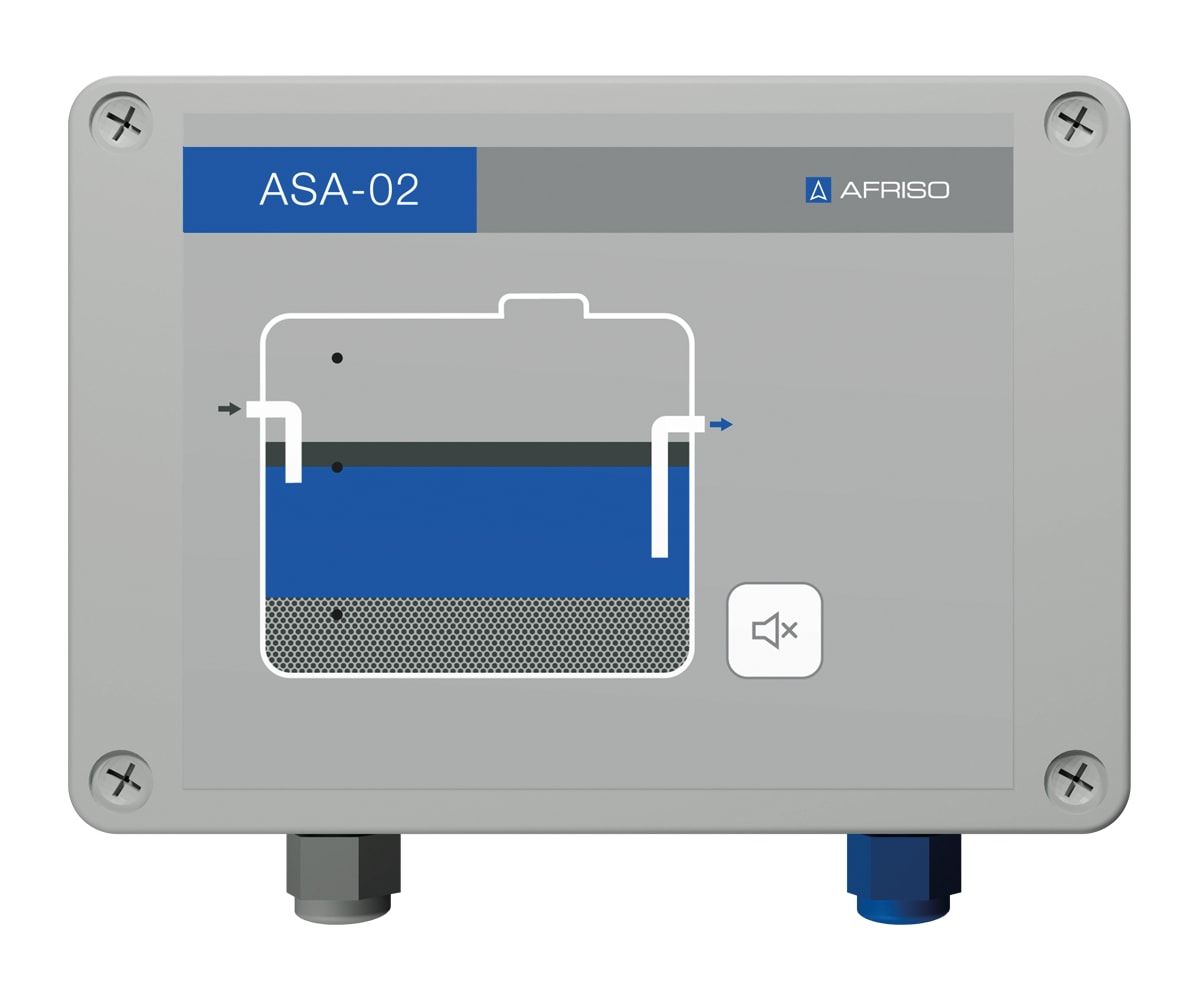

ASA-02

Warngerät für Abscheider

Ausführungen Betriebsanleitung

  • für Öl-, Benzin- und Fettabscheider
  • inklusive Schichtdickenalarm
  • optional für Aufstaualarm und/oder Sand-/Schlammalarm
  • mit Ex-Zulassung für Einsatz in Zone 0

Öle, Fette und Benzin stellen hohe Gefährdungspotenziale für Grund- und Abwasser dar. ASA-02 überwacht die Schichtdicke der abgeschiedenen Flüssigkeit in Öl-, Benzin- und Fettabscheidern und gibt Alarm, wenn der Abscheider entleert werden muss. Mit der optional nachrüstbaren Aufstausonde und der Sand-/Schlammsonde kann zusätzlich der maximal zulässige Füllstand und/oder eine Feststoffschicht im Abscheider detektiert werden. Eine Überfüllung, z. B. durch einen verstopften Ablauf, kann damit verhindert werden. Der Eintritt von Schadstoffen in die Kanalisation wird vermieden.

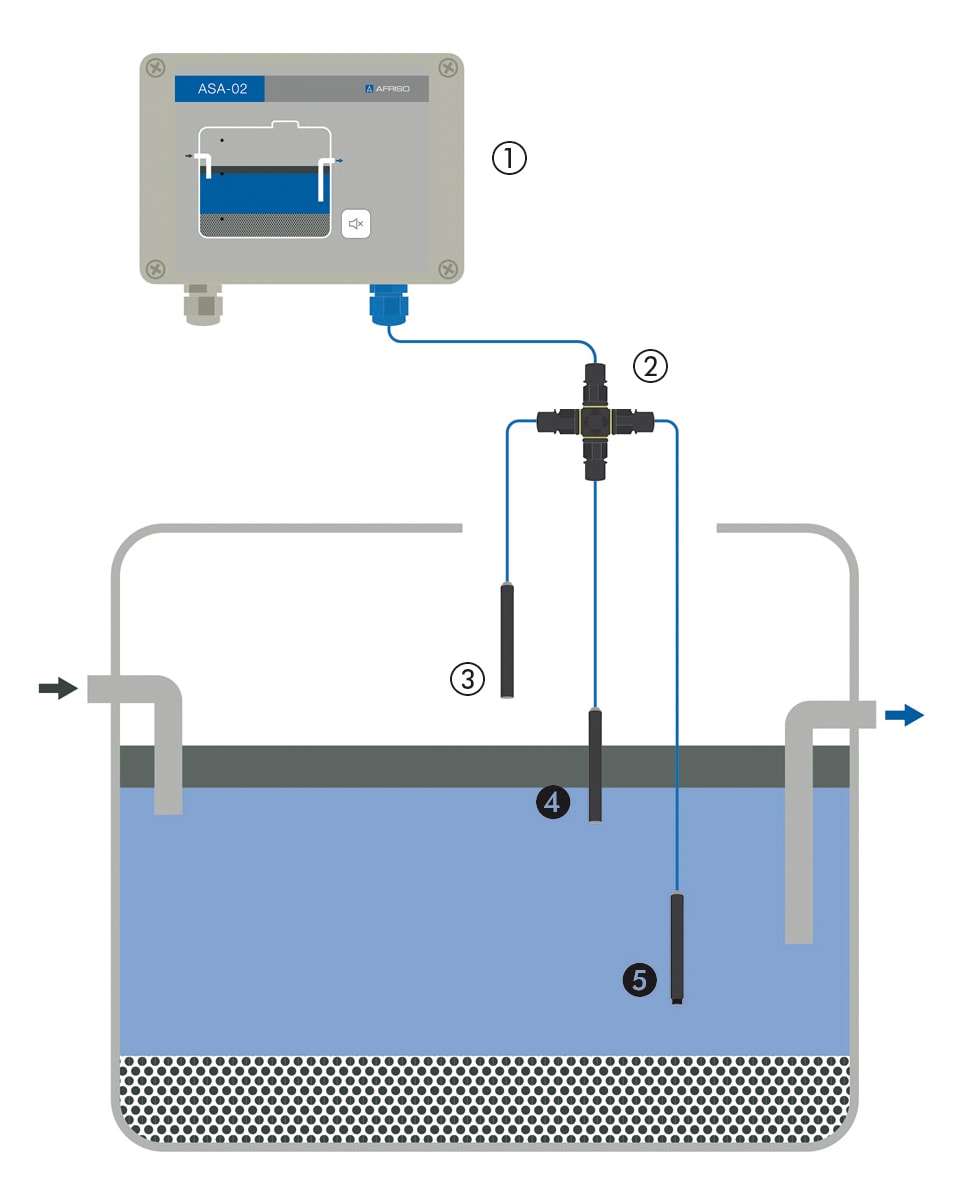

Das Grundsystem ASA-02 besteht aus einer Auswerteeinheit und der kapazitiven Sonde ASA-LP zur Überwachung der Öl-, Benzin- und Fettschichtdicke. Die Auswerteeinheit ist mit 3 frei konfigurierbaren Relaisausgängen sowie einem optischen und akustischen Alarm mit Quittiertaste ausgestattet. Die Schichtdickensonde ASA-LP wird unter dem konstanten Niveau des Abscheiders montiert. Sobald die Öl-, Benzin- oder Fettschicht die kritische Höhe erreicht, wird Alarm ausgelöst. Optional können zusätzlich der maximale Füllstand mit Aufstausonde ASA-HLP und die Sand- und Schlammablagerungen mit der Sand-/Schlammsonde ASA-SP überwacht werden.

Art.-Nr.
Warngerät für Abscheider ASA-02-153423
Warngerät für Abscheider ASA-02-2inkl. Schichtdickensonde ASA-LP und Aufstausonde ASA-HLP53424
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Medium:
-20/+40 °C
Umgebung:
-20/+60 °C
Versorgungsspannung
AC 230 V
Leistungsaufnahme
ca. 2 VA
Schaltausgänge
Relaiskontakt:
3 potenzialfreie Wechsler
Kontaktbelastung:
AC 250 V, 5 A, 100 VA
optische Anzeige
Status-LED für jede Sonde
akustischer Alarm
integrierter Piezosummer, quittierbar
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T:
175 x 125 x 75 mm
Schutzart:
IP 65 (EN 60529)
Ex-Zulassung
Ex II (1) G [Ex ia GA] IIA
Schichtdickensonde ASA-LP
Messprinzip:
kapazitiv
L x ⌀:
150 x 30 mm
Kabellänge:
5 m, PEHD, ölbeständig
Ex-Zulassung:
Ex II (1) G [Ex ia] IIA T4 Ga
Aufstausonde ASA-HLP
Messprinzip:
Ultraschall
L x ⌀:
150 x 30 mm
Kabellänge:
5 m, PVC, ölbeständig
Ex-Zulassung:
Ex II (1) G [Ex ia] IIA T4 Ga
Sand-/Schlammsonde ASA-SP
Messprinzip:
Ultraschall
L x ⌀:
150 x 30 mm
Kabellänge:
5 m, PVC, ölbeständig
Ex-Zulassung:
Ex II (1) G [Ex ia] IIA T4 Ga
Verbindung Sonde – Auswertegerät
max. 500 m, min. 2 x 0,75 mm2
Lieferumfang
ASA-02-1:
  • Auswerteeinheit
  • Sonde ASA-LP (Schichtdicke)
  • Verbinder ASA
  • Montagematerial

Sonden und Sensoren
Abb.
Bezeichnung
Sand-/Schlammsonde ASA-SP
Sand-/Schlammsonde ASA-SP | 53433

Sonden und Sensoren
Abb.
Bezeichnung
Schichtdickensonde ASA-LP
Schichtdickensonde ASA-LP | 53431
