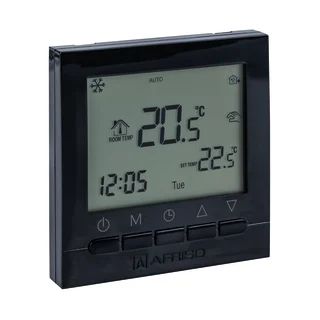

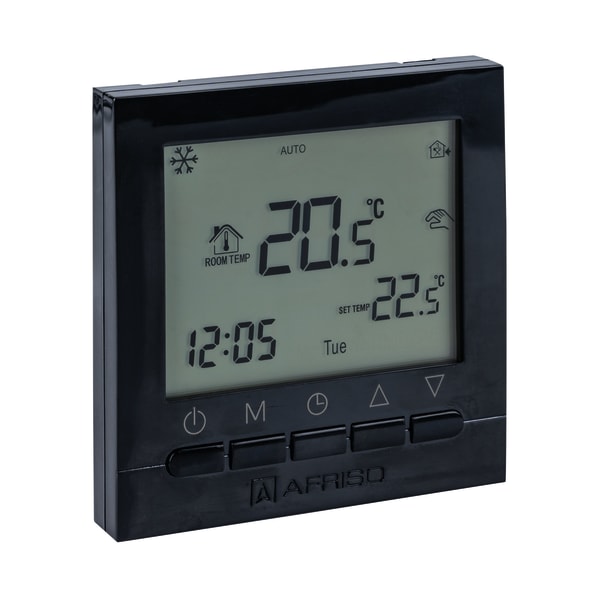

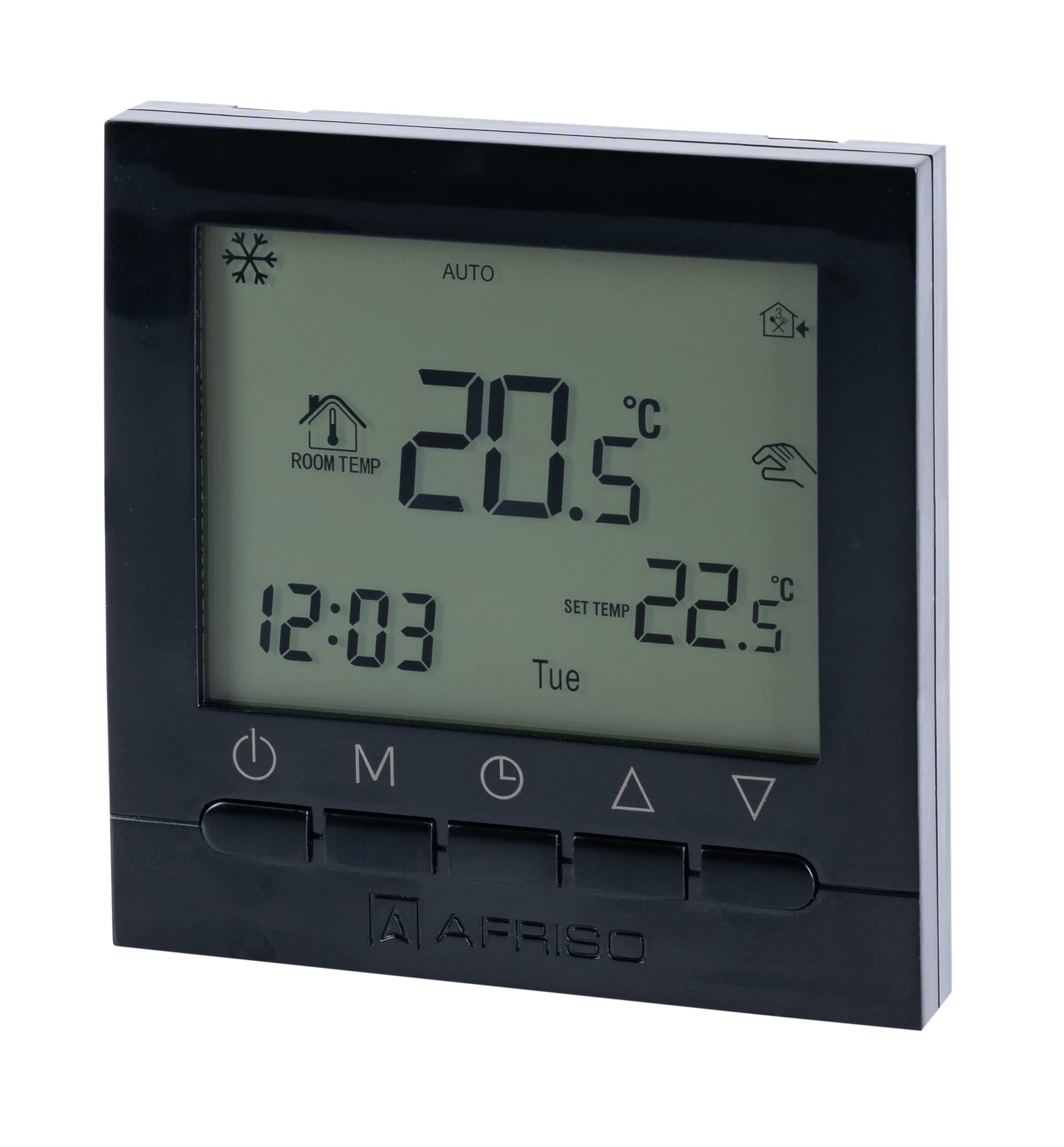

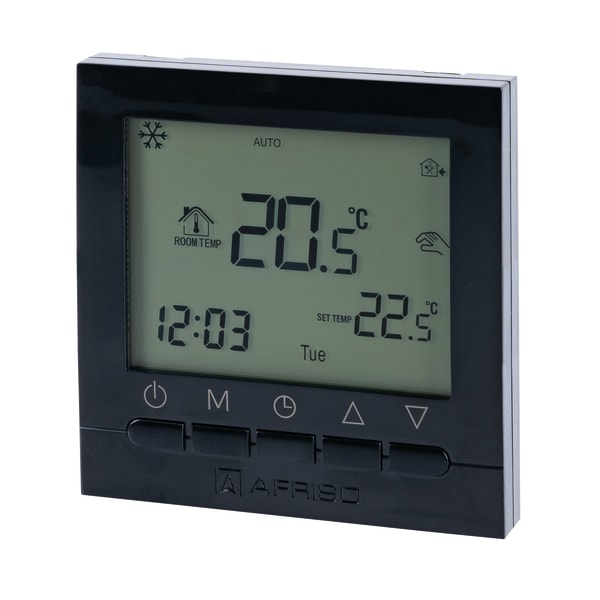

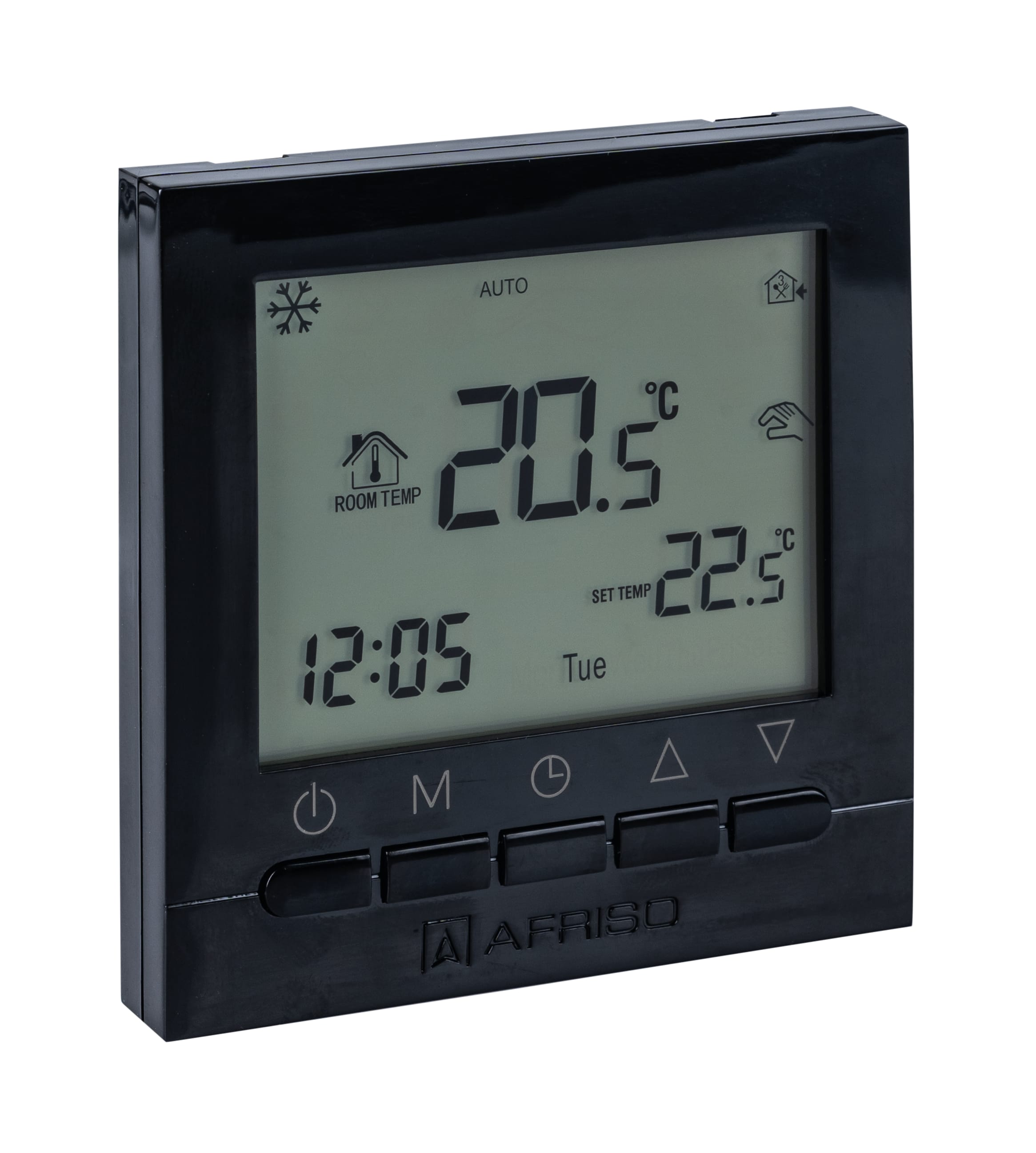

Raumthermostat RT 10 D-230 C S | 86064

Raumthermostate RT 10 D-230 C

Lagerware
Betriebsanleitung

  • einfache Montage auf handelsüblichen Unterputz-Schalterdosen
  • 230-V-Ausführung

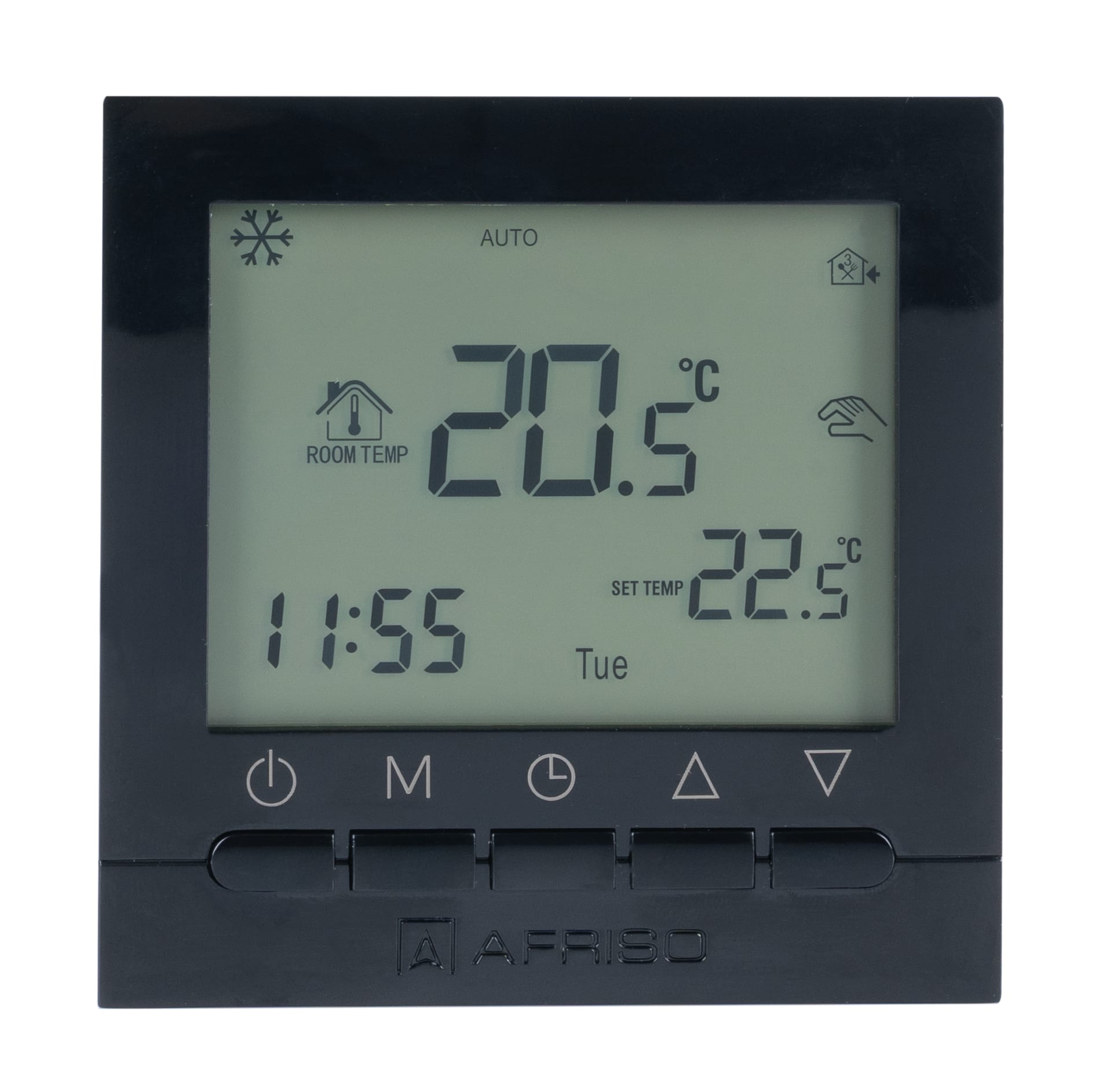

  • übersichtliches Display mit Heizen, Kühlen und Anforderungsanzeige
  • Zeitprogramme hinterlegbar
  • geeignet für Heizen und Kühlen

Ermittlung der Umgebungstemperatur und Sollwert-Einstellung der gewünschten Raumtemperatur für die Nutzung in wassergeführten Fußbodenheizungen, in Heiz und Kühlanwendungen.

Der Raumthermostat RT 10 D-230 C wird in wasserbasierenden Fußbodenheizungen in Kombination mit thermischen Stellantrieben und/oder mit Klemmleisten (z.B. CosiTherm® Basic WB 10 D-8-230 und WB 01 D) eingesetzt. Jeder Raumthermostat misst die aktuelle Umgebungstemperatur und schaltet über die gewünschte Soll-Temperatur den Ausgang. Die Sollwert-Einstellung der gewünschten Raumtemperatur wird über die Bedientasten vorgenommen. Permanent werden die Soll- und Ist-Temperatur von Räumen mit Fußbodenheizung verglichen. Zusätzlich können neben der Soll-Temperatur auch Zeitprogramme (z. B. Tag/Nacht/Heizen/Kühlen) hinterlegt werden. Im Display werden verschiedene Werte wie Temperatur, Uhrzeit, Heiz- und Kühlbetrieb angezeigt. Die Umschaltung zwischen Heizen und Kühlen erfolgt entweder direkt am Gerät oder zentral über einen potentialfreien Sammelkontakt.
An den Raumthermostat kann ein zusätzlicher NTC-Temperaturfühler (nicht im Lieferumfang enthalten) angeschlossen werden, der je nach Konfiguration als Fußbodentemperaturfühler oder als alternativer Raumfühler fungieren kann. Ebenso können Frostschutzfunktionen und Estrichttemperaturschutzfunktionen parametriert werden.

Programme
  • jeweils für Heizen und Kühlen
  • einstellbar für 5 + 2 oder 6 + 1 Tag oder 7 Tage
Temperatureinsatzbereich
Umgebung:
5/60 °C
Lagerung:
5/60 °C
Temperatureinstellbereich
5/35 °C
Genauigkeit:
± 0.5 K
Versorgungsspannung
AC 230 V
Kontaktbelastung
max. AC 250 V, 3 A
Gehäuse
Kunststoff (PC)
Farbe:
schwarz (RAL 9004)
B x H x T:
86 x 86 x 40 mm
Schutzart:
IP 20 (EN 60529)
Gewicht
  165 g 
Lieferumfang
  • Raumthermostat RT 10 D-230 C S

AFRISO_ROOM-THERMOSTAT-RT-10-D-230-C-S-ROOM-THERMOSTAT_86064_ENG_GBR.PDF

AFRISO_RAUMTHERMOSTAT-RT-10-D-230-C-S-RAUMTHERMOSTAT_86064_DEU_DEU.PDF

Datenblätter
Haustechnik
PDF
AFRISO_ROOM-THERMOSTAT_ENG_GBR_20260209_234355465.PDF

AFRISO_RAUMTHERMOSTAT_DEU_DEU_20260210_004827695.PDF

Datenblätter
Haustechnik
PDF

Zubehör & Ersatzteile Ausrüstung für Flächenheizung und -kühlung
Abb.
Bezeichnung
NTC Fühler RT 10 D Kabellänge 3 m
NTC Fühler RT 10 D Kabellänge 3 m | 86069
