DÜ

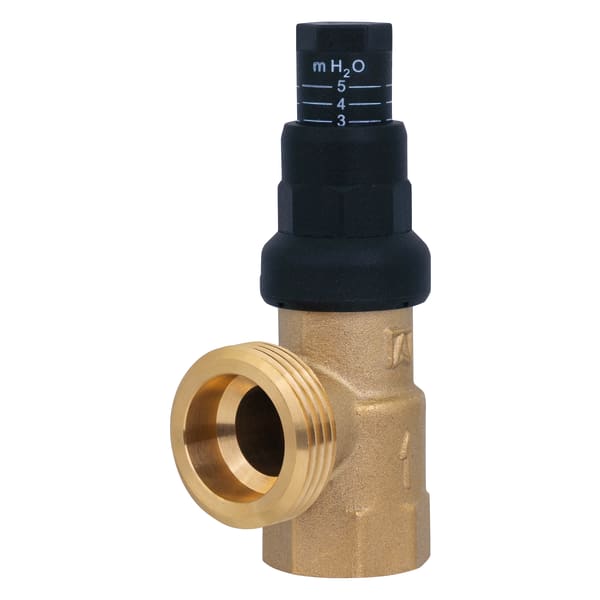

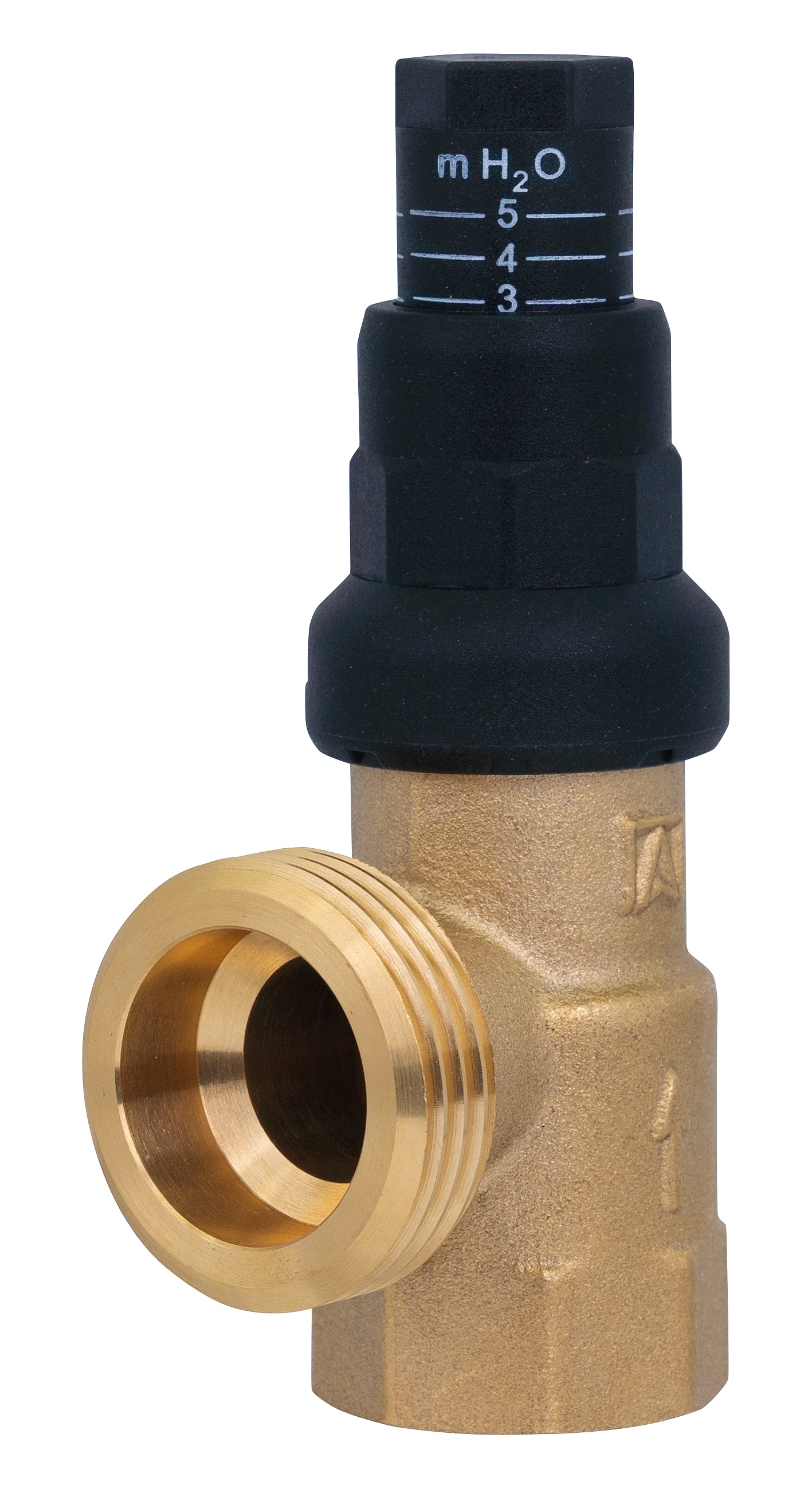

Differenzdruck-Überströmventil

Ausführungen Betriebsanleitung

  • für konstanten Pumpendruck in Heizungsanlagen
  • Verminderung von Fließgeräuschen
  • mit Einstellskala
  • Differenzdruck stufenlos einstellbar
  • wahlweise platzsparende Eckausführung oder gerade Ausführung

Zur Konstanthaltung des Pumpendruckes in geschlossenen Heizungsanlagen nach EN 12828 sowie zur Verminderung von Fließgeräuschen in der Heizungsanlage.

Differenzdruck-Überströmventil mit direkt ablesbarer Einstellskala. Gehäuse aus Messing. Erhältlich als gerade Ausführung oder als Eckausführung für besonders enge Einbausituationen. Am Überströmventil wird der bei Volllast der Heizungsanlage anstehende Differenzdruck direkt eingestellt. Geht der Förderstrom zurück, öffnet das Ventil, um die Förderhöhe der Umwälzpumpe konstant zu halten.

Art.-Nr.
Differenzdruck-Überströmventil DÜEckausführung, G¾ x G¾42379
Differenzdruck-Überströmventil DÜgerade Ausführung, G¾ x G¾42384
Differenzdruck-Überströmventil DÜEckausführung, G¾ x G142308
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Medium:
max. 95 °C
Medium:
kurzzeitig 120 °C
Betriebsdruck
max. 6 bar
Differenzdruck
0.1/0.5 bar stufenlos einstellbar
Gehäuse
Eckausführung
Material:
Messing
Anschluss Eckausführung
Eingang:
G¾ IG
Ausgang:
Verschraubung, flachdichtend mit Überwurfmutter G¾
