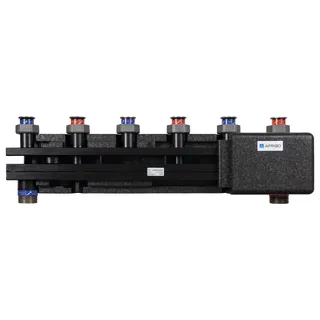

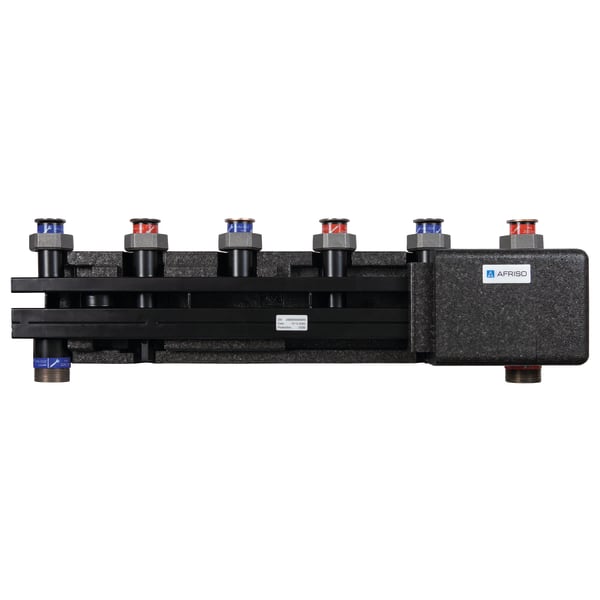

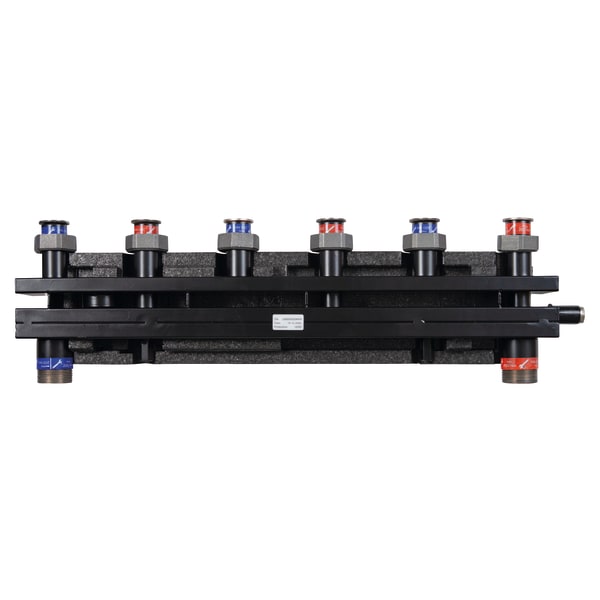

Kesselverteiler KSV 125-3 HW 70 kW | 77315

Kesselverteiler KSV 125 HW für Heizungspumpengruppen PrimoTherm®

Lagerware
Betriebsanleitung

  • kompakte und robuste Ausführung in formschlüssiger Isolation
  • für zwei oder drei Heizungspumpengruppen, wahlweise mit hydraulischer Weiche
  • inklusive 2 Wandkonsolen zur einfachen Montage
  • AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft.

Zur Verteilung des Heizungswassers in geschlossenen Heizungsanlagen nach EN 12828 vom Heizkessel auf die Heizungspumpengruppen PrimoTherm®.

Kesselverteiler als kombinierter Vor- und Rücklaufverteiler für zwei oder drei Heizungspumpengruppen. Mit integrierter hydraulischer Weiche zur hydraulischen Entkopplung. Mit zwei Muffen G½ für Entleerung/Temperaturfühler. AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft und sind wartungsfrei.

Systemanschlüsse
kesselseitig:
Gewindestutzen G1½ AG
Pumpengruppe:
Überwurfmutter G1½, flachdichtend
Achsabstand
  125 mm für Pumpengruppe
Temperatureinsatzbereich
Medium:
max. 110 °C
Durchsatz
3 m³/h
Anlagendruck
max. 6 bar
Wärmedämmung
Polypropylen EPP
Lieferumfang
  • Kesselverteiler
  • 2 x Wandkonsole
  • Isolierung
