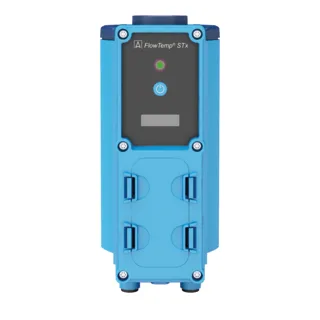

PRO_TEC_VOR_FLOWTEMP_STX_502002.TIF
PRO_TEC_ANW_FLOWTEMP_STX_502002.TIF
PRO_TEC_VOR_FLOWTEMP_STX_502002.TIF
PRO_TEC_ANW_FLOWTEMP_STX_502002.TIF
Bilder 2
Zurück

Durchfluss-/Temperaturmessgerät FlowTemp® STx | 502002

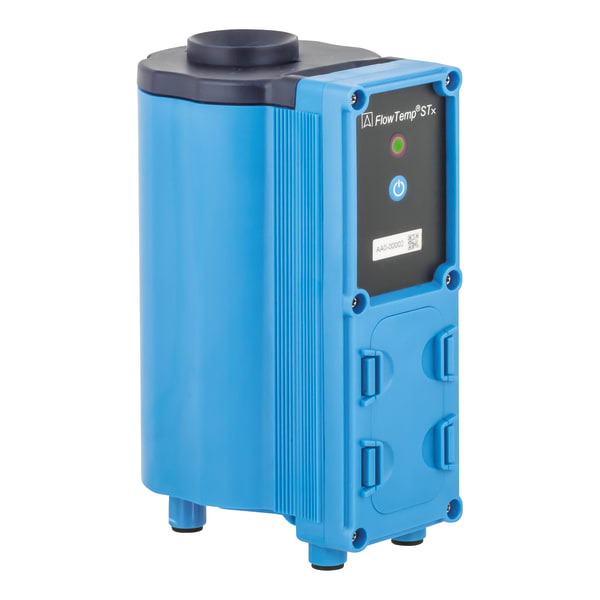

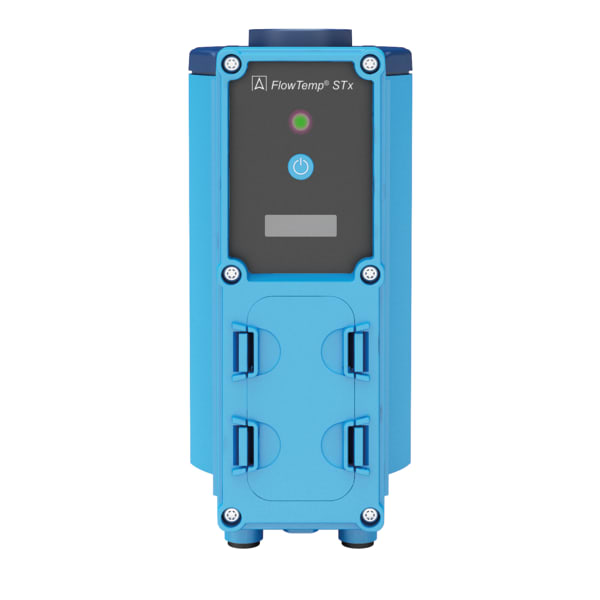

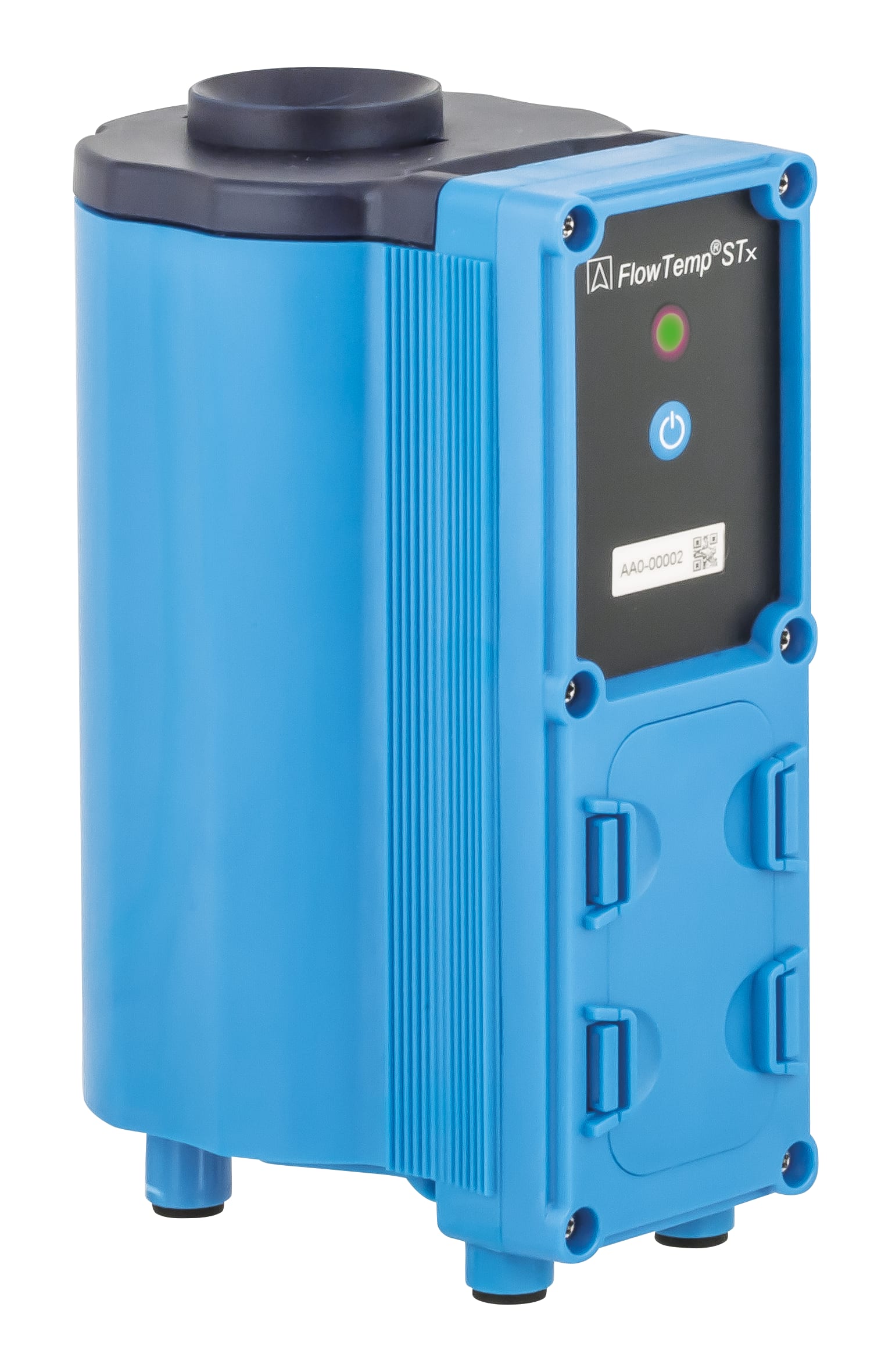

Durchfluss-/Temperaturmessgerät FlowTemp® STx

Lagerware
Betriebsanleitungen Video

  • der ideale Begleiter zur Gefährdungsanalyse
  • Überprüfung und Dokumentation der Thermischen Desinfektion und des Temperaturprofils
  • Dokumentation des Wasseraustausches im Rahmen des bestimmungsgemäßen Betriebs von Trinkwasserinstallationen
  • Funktionsüberprüfung bei dezentralen Trinkwassererhitzern
  • Überprüfung der Schüttleistung bei Gas-Kombiheizern
  • Funktionsüberprüfung von Zirkulationsleitungen
  • Armaturenprüfung (Mindestvolumenstrom)

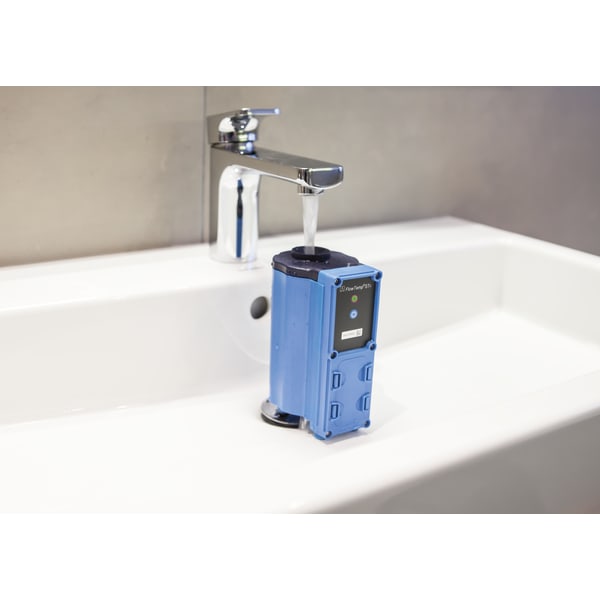

  • Ermittlung der Wassertemperatur an Entnahmearmaturen
  • Überprüfung von thermischen Mischventilen
  • Abnahme von neu verlegten Trinkwasserinstallationen
  • umfangreiche Funktionen für ein übersichtliches Projektmanagement in Kombination mit App EuroSoft® live

Sensormodul zur kontinuierlichen und gleichzeitigen Bestimmung von Durchfluss (l/min) und Temperatur (°C) bei Wasserapplikationen. Der Durchfluss wird über einen hochgenauen kapazitiven Durchflusssensor und die Temperatur über ein Thermoelement mit schneller Reaktionszeit erfasst. Beide Sensoren sind in einem robusten, IP 67 geschützten Gehäuse aus hochwertigem Kunststoff integriert. Die kompakte Bauform ermöglicht selbst an niedrig platzierten Wasserarmaturen ein problemloses Messen. Das Gerät ist geprüft gemäß TÜV-Bericht S1217-00/15. Die Messdaten werden über die integrierte Bluetooth®-Schnittstelle an die BlueLine-Messgeräte oder ein mobiles Endgerät übertragen.

Zielgruppe

Maße
B x H x T:
71 x 158 x 97 mm
Gewicht
  370 g
Schnittstelle
Bluetooth®
Messbereich
Durchfluss:
1.5/17.5 l/min
Temperatur:
5/80 °C
Genauigkeit
Durchfluss:
± 0.3 l/min (< 6 l/min)
± 5 % v. Mw. (> 6 l/min)
Temperatur:
± 1 K (< 35 °C)
± 3 % v. Mw. (> 35 °C)
Auflösung
Durchfluss:
0.1 l/min
Temperatur:
0.1 °C
Messwertaufnehmer
kapazitiver Sensor
Pt1000
Ansprechzeit t90
Durchfluss:
  10 s
Temperatur:
  5 s
Versorgungsspannung
2 x 1.5 V AAA-Batterien

AFRISO_DURCHFLUSS--TEMPERATURMESSGERAET-FLOWTEMP--STX-DURCHFLUSS--TEMPERATURMESSGERAET_502002_DEU_CHE.PDF
