Industrietechnik Elektronische Druckmessgeräte DMU 01 K

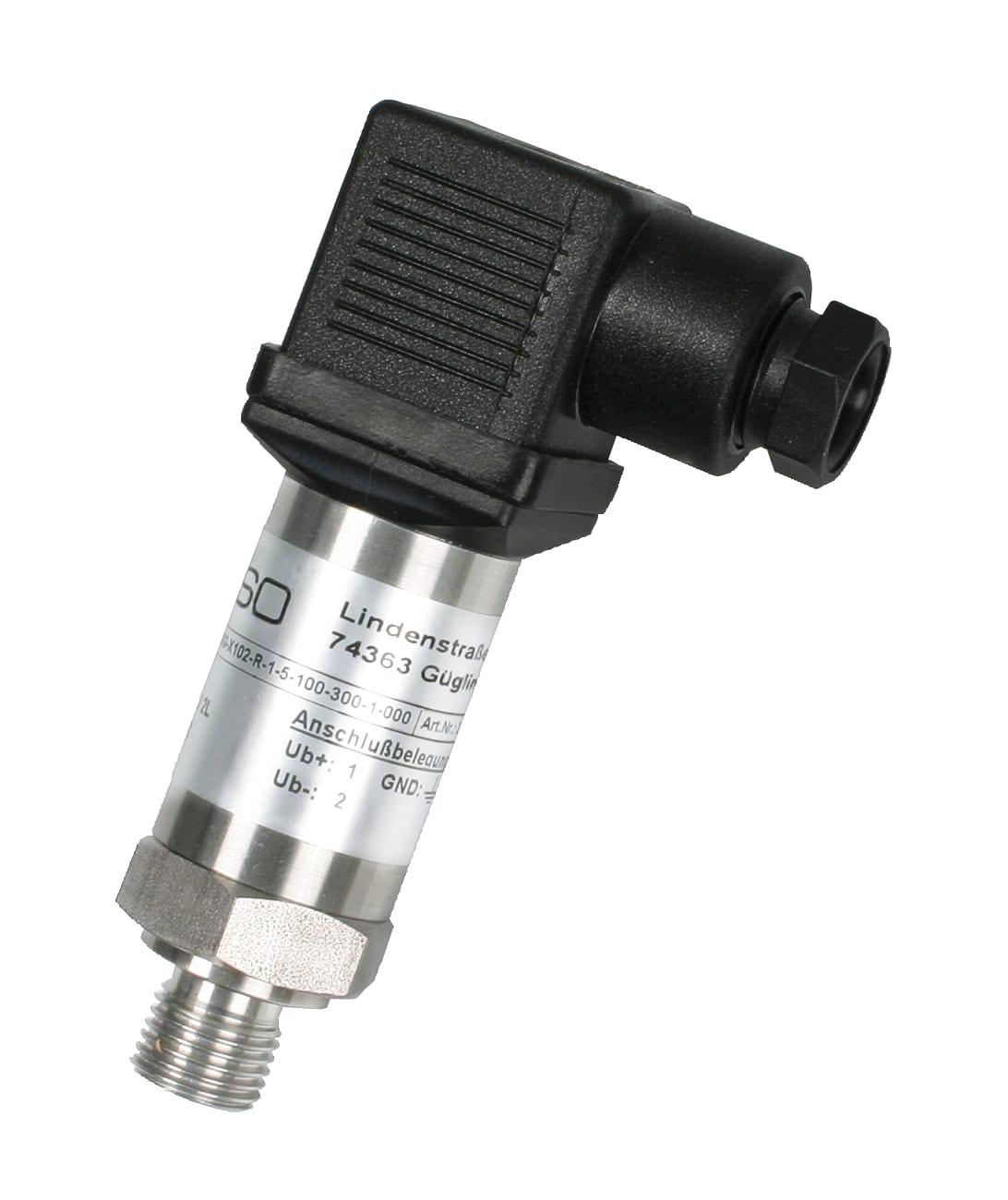

PRO_TEC_SAR_DMU01_K_31608.TIF

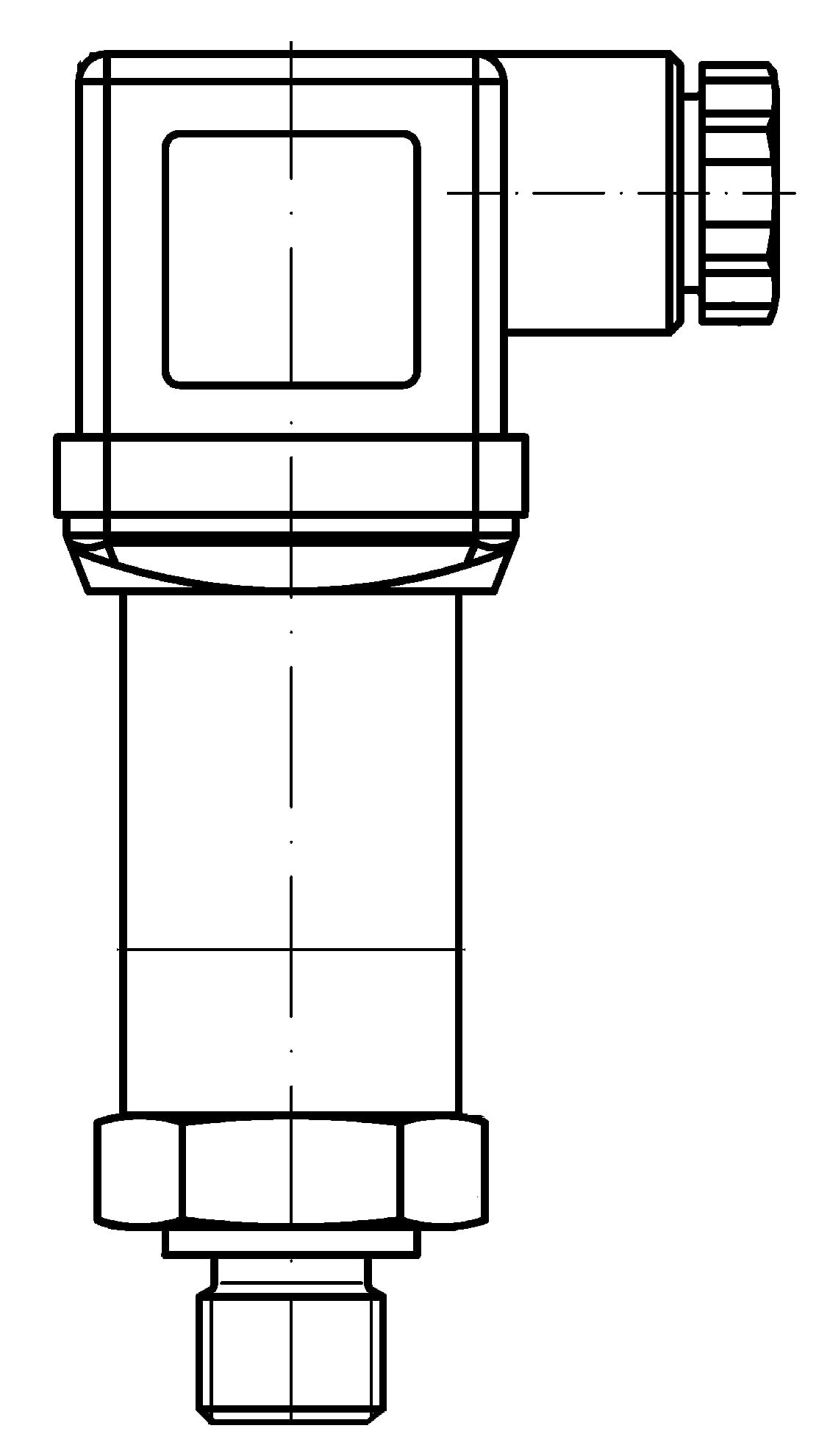

PRO_TEC_SCD_DMU01_K.TIF
PRO_TEC_SAR_DMU01_K_31608.TIF
PRO_TEC_SCD_DMU01_K.TIF
Bilder 2

DMU 01 K

Druckmessumformer

Ausführungen Betriebsanleitung Video

AnschlussG½B
AnschlussDIN 3852 Form E
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A)

  • bewährte Keramiktechnologie
  • kein mechanisches Altern der Messzelle
  • keine Übertragungsflüssigkeit
  • Relativ- und Absolutdruckvarianten
  • geringer Temperaturfehler

Elektronische Druckmessung im industriellen oder haustechnischen Bereich, z. B. in der Hydraulik, Pneumatik, Automatisierungs-, Heizungs- oder Klimatechnik.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 01K bildet eine piezoresistive Dickschicht-Keramik-Messzelle.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/+1.5 barKompaktausführung31608
-1/+3 barKompaktausführung31609
-1/+5 barKompaktausführung31610
0/1 barKompaktausführung31511
0/2.5 barKompaktausführung31512
0/4 barKompaktausführung31513
0/6 barKompaktausführung31514
0/10 barKompaktausführung31515
0/16 barKompaktausführung31516
0/25 barKompaktausführung31517
0/40 barKompaktausführung31518
0/60 barKompaktausführung31611
0/100 barKompaktausführung31612
0/160 barKompaktausführung31613
0/250 barKompaktausführung31614
  • Lagerware
  • Fertigungsware

Messbereich
siehe Bestelltabelle
Prozessanschluss
G½B DIN 3852 Form E
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 304
Membrane:
Keramik (Al2O3 96 %)
Dichtung:
FKM (Viton)
Versorgungsspannung
DC 8 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
