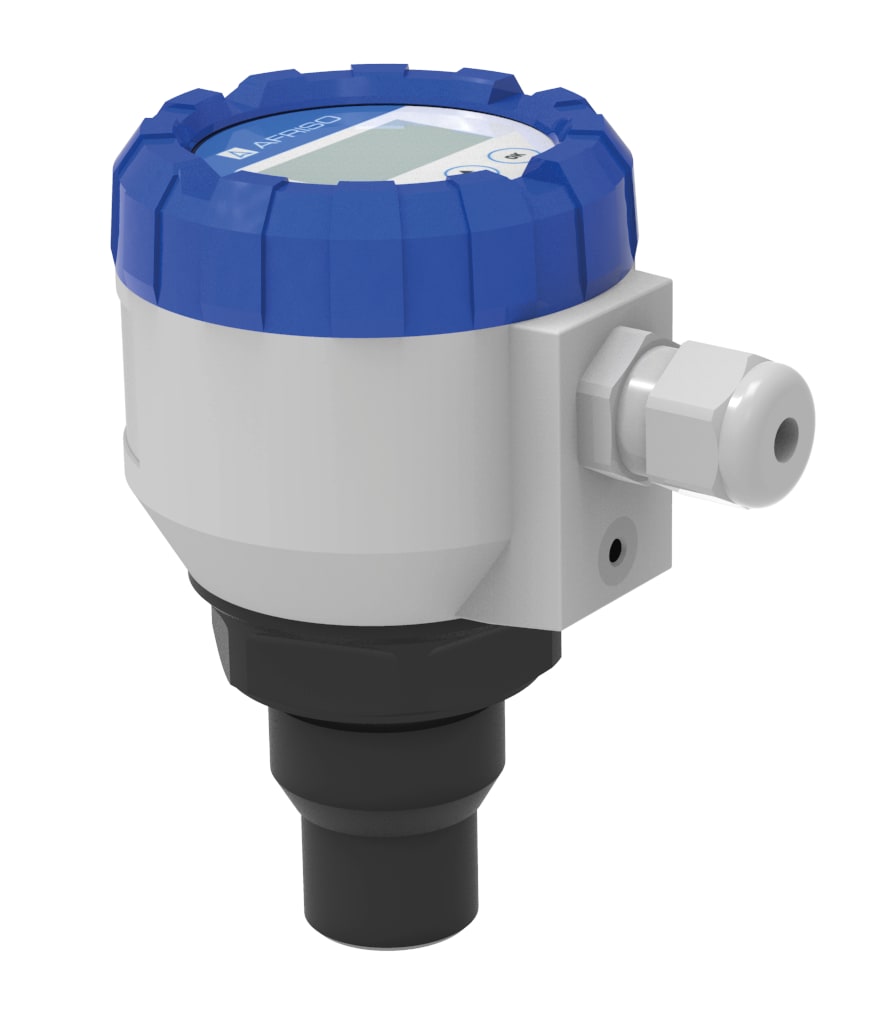

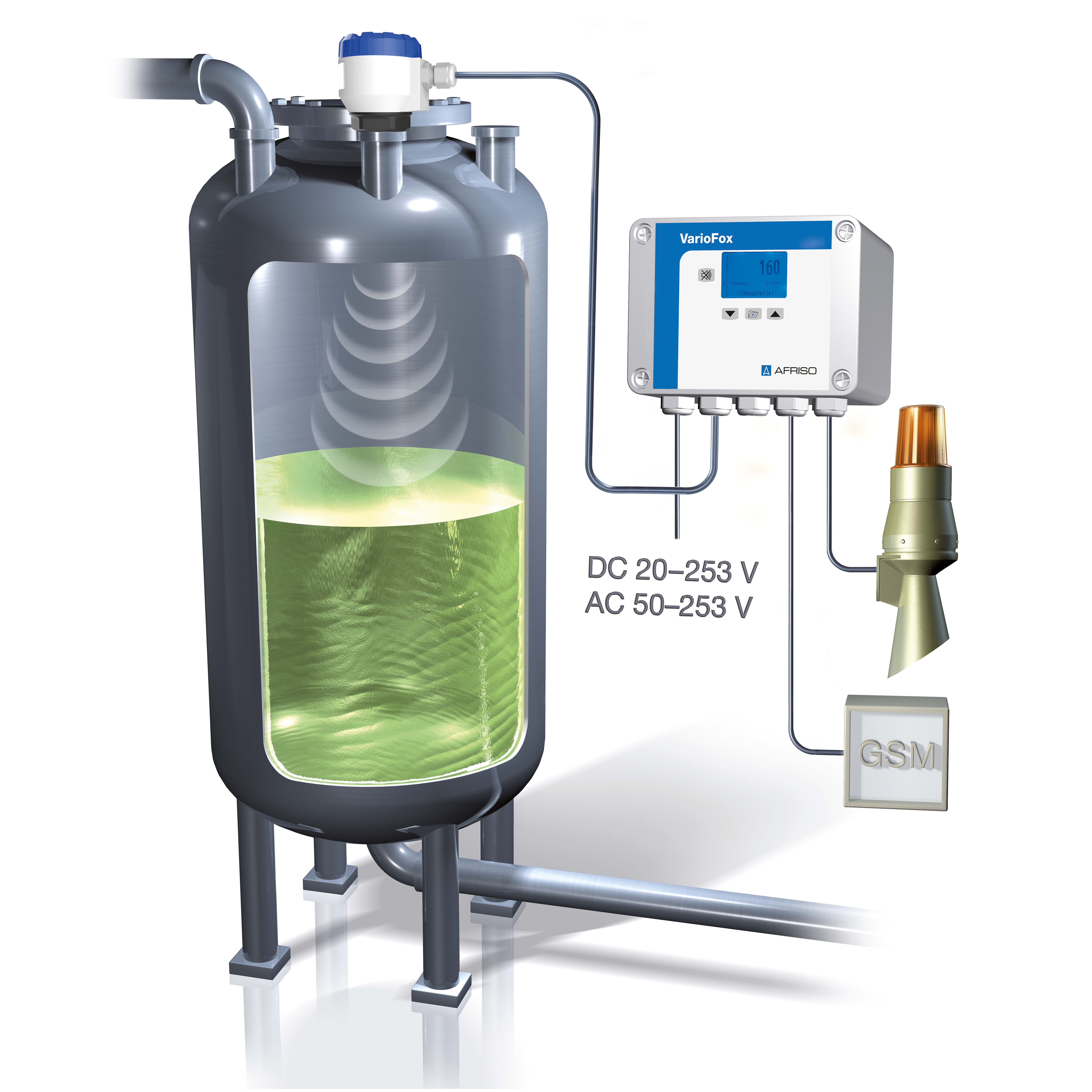

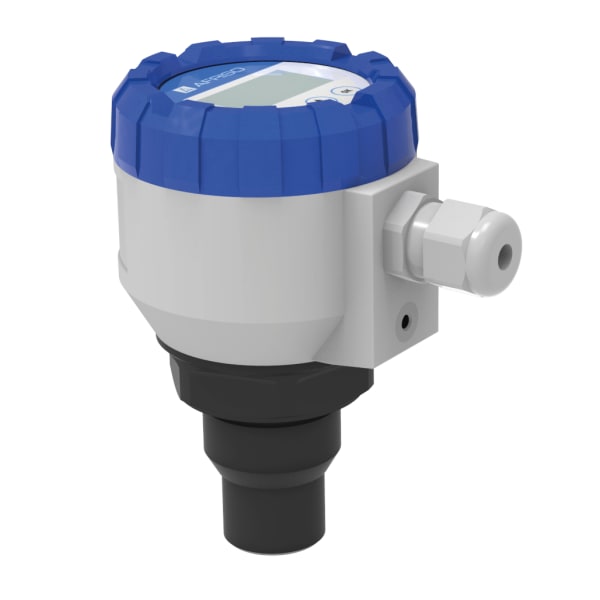

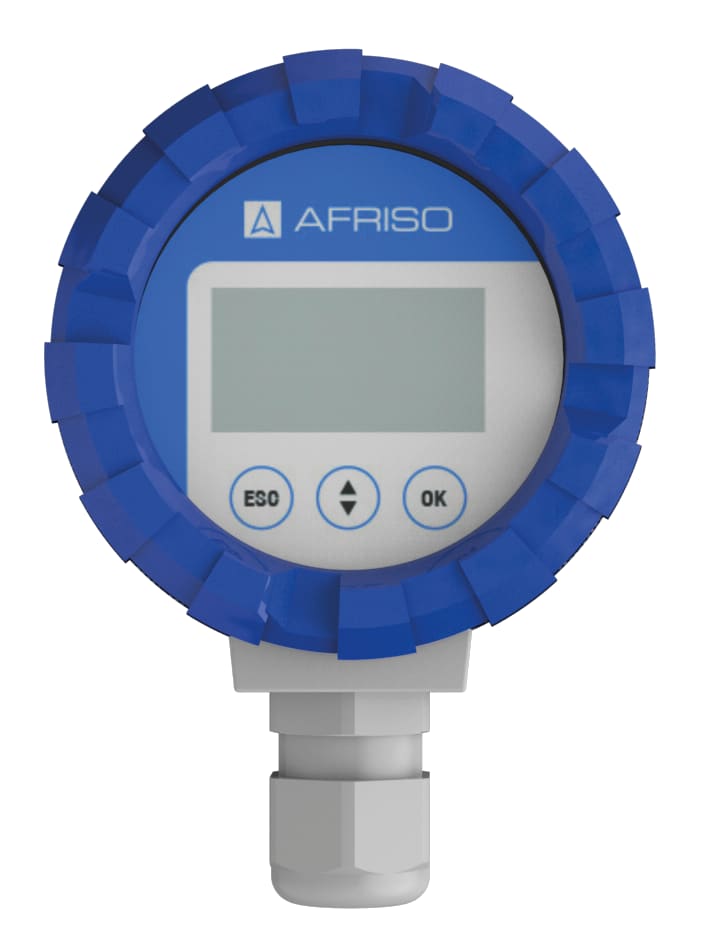

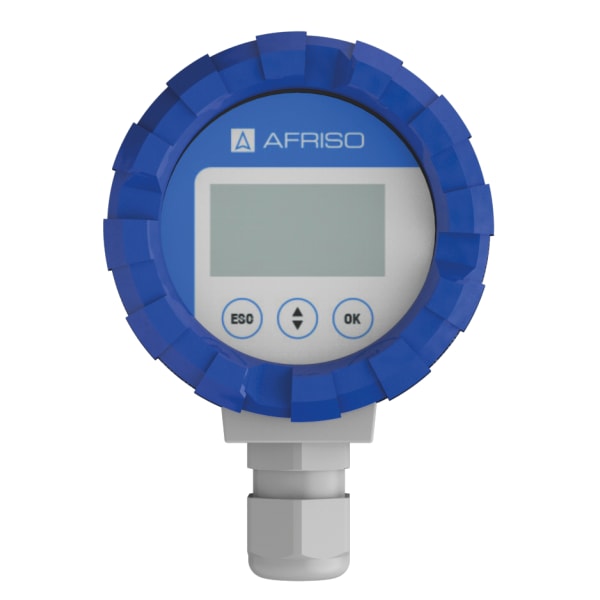

Bilder 3 SonarFox® UST 20 Ultraschall-Füllstandmessgerät Ausführungen Betriebsanleitung Video Benefits berührungslose Füllstandmessungeinfache Einstellung auch ohne Mediumrobustes Gehäuse für raue UmgebungsbedingungenAusblendung von StörsignalenEx-Ausführung optional Anwendung Zur kontinuierlichen, berührungslosen Füllstandmessung in offenen und geschlossenen Behältern, Tanks oder Silos. Geeignet für flüssige, breiartige und pastöse Medien. Ideal bei Schlämmen, Klebstoffen, Harzen und Abwasser. Über das menügeführte Programmierdisplay lässt sich das Gerät auch ohne Medium einfach einstellen. Es dient gleichzeitig als Vorortanzeige. Beschreibung Das Füllstandmessgerät SonarFox® UST 20 nutzt die physikalischen Eigenschaften von Ultraschallwellen zur Bestimmung der Füllhöhe. Es wird eine Ultraschallwelle ausgesendet, die von Objekten im Schallkegel reflektiert wird. Die Zeit bis zum Empfang des reflektierten Ultraschallechos ist ein Maß für die Entfernung. Über den definierten Einbauort lässt sich dann der Füllpegel errechnen. Die Art, Dichte und Temperatur des Mediums beeinflussen die Messung nicht – einzige Voraussetzung ist eine geeignete Reflektorfläche. Akustisch diffuse Oberflächen wie z. B. Schaum oder unebene Flächen bei Schüttkegeln sind je nach Applikation einzeln zu testen. Optional kann speziell für diese Medien ein zusätzlicher Ausrichtungstrichter eingesetzt werden. Einbauten oder Rührwerke oberhalb der Mediumoberfläche können beim Leerabgleich ausgeblendet werden. Ausführungen Technische Daten Downloads Zubehör Video Ausführungen Art.-Nr.Ultraschall-Füllstandmessgerät SonarFox® UST 20-01O01Messbereich 0,15/2 m, G1B33545Ultraschall-Füllstandmessgerät SonarFox® UST 20-11O01Messbereich 0,25/6 m, G1½B33544Ultraschall-Füllstandmessgerät SonarFox® UST 20-21O01Messbereich 0,4/10 m, G2¼B33559Ultraschall-Füllstandmessgerät SonarFox® UST 20-31O01Messbereich 0,5/20 m, Flansch DN 10033560Ultraschall-Füllstandmessgerät SonarFox® UST 20-01D01Messbereich 0,15/2 m, G1B, mit Display33543Ultraschall-Füllstandmessgerät SonarFox® UST 20-11D01Messbereich 0,25/6 m, G1½B, mit Display33542Ultraschall-Füllstandmessgerät SonarFox® UST 20-21D01Messbereich 0,4/10 m, G2¼B, mit Display33557Ultraschall-Füllstandmessgerät SonarFox® UST 20-31D01Messbereich 0,5/20 m, Flansch DN 100, mit Display33558 Lagerware Fertigungsware Technische Daten MessbereichUST 20-01: 0.15/2 mAuflösungUST 20-01: < 1 mmMessgenauigkeit± 0,15 % FSTemperaturfehlermax. 0.04 %/KMessfrequenzUST 20-01: 120 kHzMessintervall0–4 sTemperatureinsatzbereichUST 20-01: -30/+70 °Cam Prozessanschluss kurzzeitig (60 min) bis 90 °CProzessdruckmax. 1 barProzessanschlussUST 20-01: PP, G1B, mit KontermutterVersorgungsspannungDC 18 − 36 VAusgangssignal4–20 mA/HART, 2 LeiterBürdeRmax = 270 Ω bei U = 24 VRmax = 180 Ω bei U = 22 VRmax = 90 Ω bei U = 20 VRmax = 45 Ω bei U = 19 VStromaufnahmemax. 22 mASignaldämpfungeinstellbar 0 bis 99 sGehäuseAluminium-DruckgussSchallwandlerPVDFSchutzartIP 67 (EN 60529)elektrischer AnschlussKabelverschraubung M16 x 1,5GewichtUST 20-01: 0.3 kgOptionenAusgang RS-485 Modbus RTUEx-Ausführung Downloads SonarFox® UST 20 Flyer PDF Englisch Deutsch Ultraschall-Füllstandmessgerät SonarFox® UST 20 Konformitätserklärungen PDF Herunterladen Ultraschall-Füllstandmessgerät SonarFox® UST 20 Katalog-Produktinformationen Industrietechnik PDF Englisch Deutsch professionelle Füllstandlösungen für Industrie- und Prozesstechnik Prospekte PDF Italienisch Englisch Deutsch Ultraschall-Füllstandmessgerät SonarFox® UST 20 Katalog-Bestellschlüssel PDF Englisch Deutsch Ultraschall-Füllstandmessgerät SonarFox® UST 20 Betriebsanleitungen PDF Englisch Deutsch Professionelle Fuellstandloesungen Prospekt Prospekte PDF Deutsch Englisch Italienisch Zubehör Zubehör & Ersatzteile Füllstandmess- und Regelgeräte Abb. Bezeichnung Programmierdisplay/Vorortanzeige PD 20 UST/PMG | 56225 Video
Ultraschall-Füllstandmessgerät SonarFox® UST 20 Katalog-Produktinformationen Industrietechnik PDF Englisch Deutsch
professionelle Füllstandlösungen für Industrie- und Prozesstechnik Prospekte PDF Italienisch Englisch Deutsch
