Industrietechnik Mechanische Druckmessgeräte KP160Ch D432
PRO_TEC_SCD_KP-CH_S.TIF
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
PRO_TEC_SCD_KP-CH_S.TIF
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
Bilder 2

KP160Ch D432

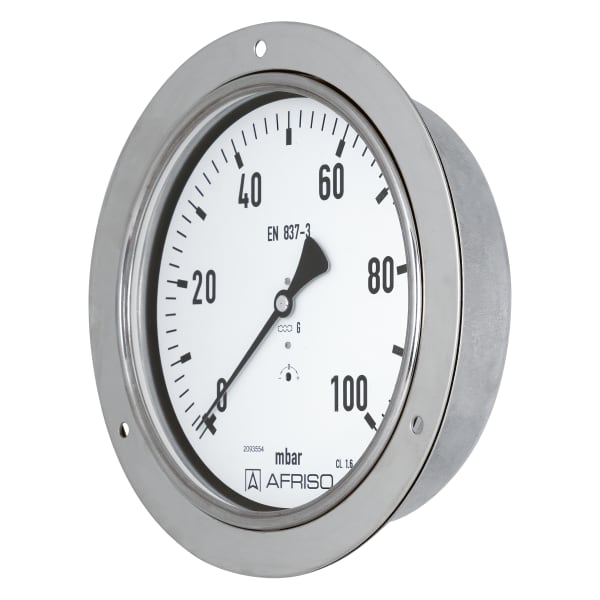

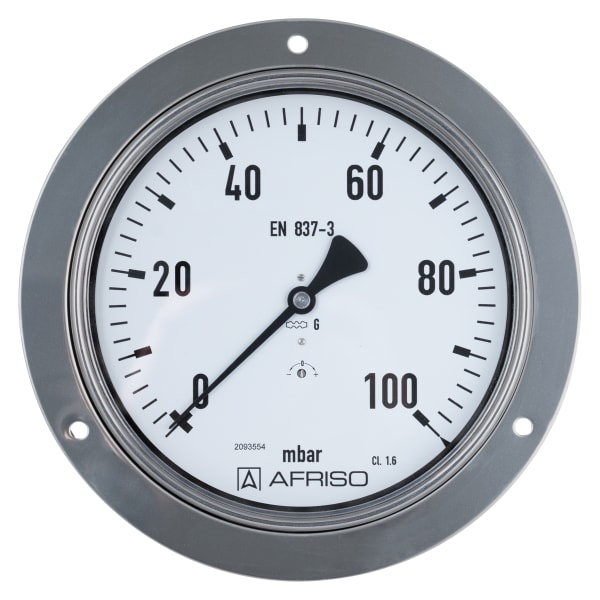

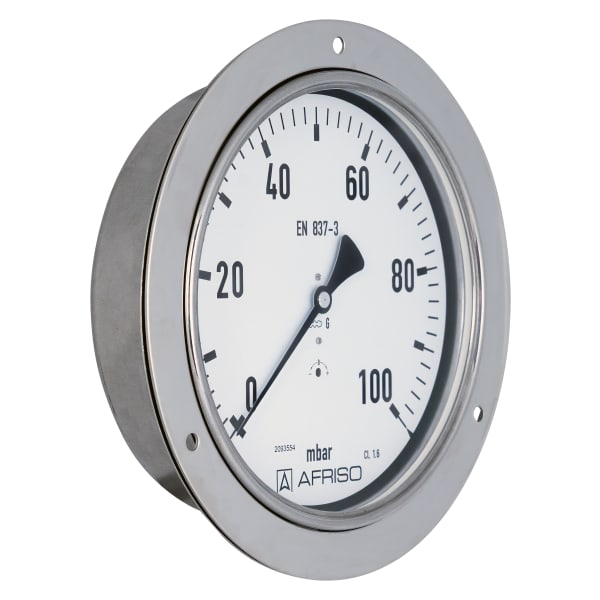

Kapselfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)160 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • robustes Edelstahlgehäuse (mit Bajonettring)
  • mediumberührte Teile und Zeigerwerk aus Edelstahl
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige, trockene und aggressive Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-LochfrontflanschKP160Ch D43235154432
-40/0 mbar3-LochfrontflanschKP160Ch D43235155432
-60/0 mbar3-LochfrontflanschKP160Ch D43235156432
-100/0 mbar3-LochfrontflanschKP160Ch D43235157432
-160/0 mbar3-LochfrontflanschKP160Ch D43235158432
-250/0 mbar3-LochfrontflanschKP160Ch D43235159432
-400/0 mbar3-LochfrontflanschKP160Ch D43235160432
-600/0 mbar3-LochfrontflanschKP160Ch D43235161432
-1 000/0 mbar3-LochfrontflanschKP160Ch D43235162432
0/25 mbar3-LochfrontflanschKP160Ch D43235166432
0/40 mbar3-LochfrontflanschKP160Ch D43235167432
0/60 mbar3-LochfrontflanschKP160Ch D43235168432
0/100 mbar3-LochfrontflanschKP160Ch D43235169432
0/160 mbar3-LochfrontflanschKP160Ch D43235170432
0/250 mbar3-LochfrontflanschKP160Ch D43235171432
0/400 mbar3-LochfrontflanschKP160Ch D43235172432
0/600 mbar3-LochfrontflanschKP160Ch D43235173432
0/1 000 mbar3-LochfrontflanschKP160Ch D43235174432
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
160 - 160
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, axial
Messglied
Kapselfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Nullpunktkorrektur
frontseitig
Dichtung
FKM (Viton)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D432: Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

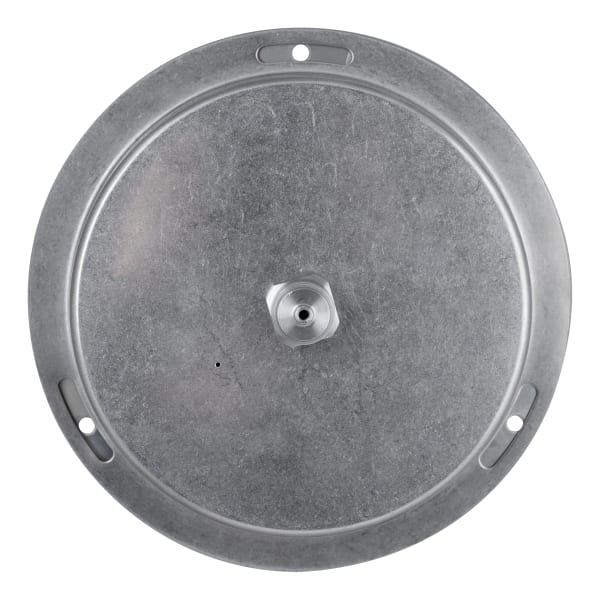

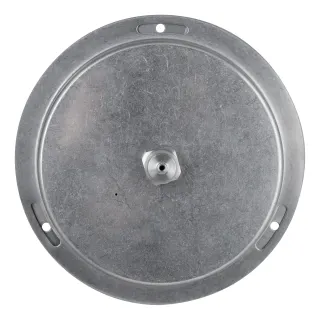

Anschluss axial, 3-Lochfrontflansch

PRO_TEC_BEP_KAPSELFEDER_CHEMIE_D4_ANSCHLUSS_AXIAL_2.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Edelstahl 316 Ti NG 160 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38106
Bajonettring Edelstahl 304 poliert NG 160 | 38055
Gehäuse Edelstahl 304 poliert NG 160 | 37614
rote Markierung auf Zifferblatt NG 160 | 38187
1 Markenzeiger rot NG 160 DK von außen verstellbar mit Drehknopf | 38191
Sichtscheibe Sicherheitsverbundglas NG 160 | 38075
Mediumberührte Teile öl- und fettfrei gereinigt NG 160 Aufdruck „öl- und fettfrei“ | 37618
Klischeeerstellung je Skala und Farbe NG 160 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38156
Zusatzfarbe NG 160 | 38168
