Industrietechnik Mechanische Druckmessgeräte KP63 D451
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
Bilder 1

KP63 D451

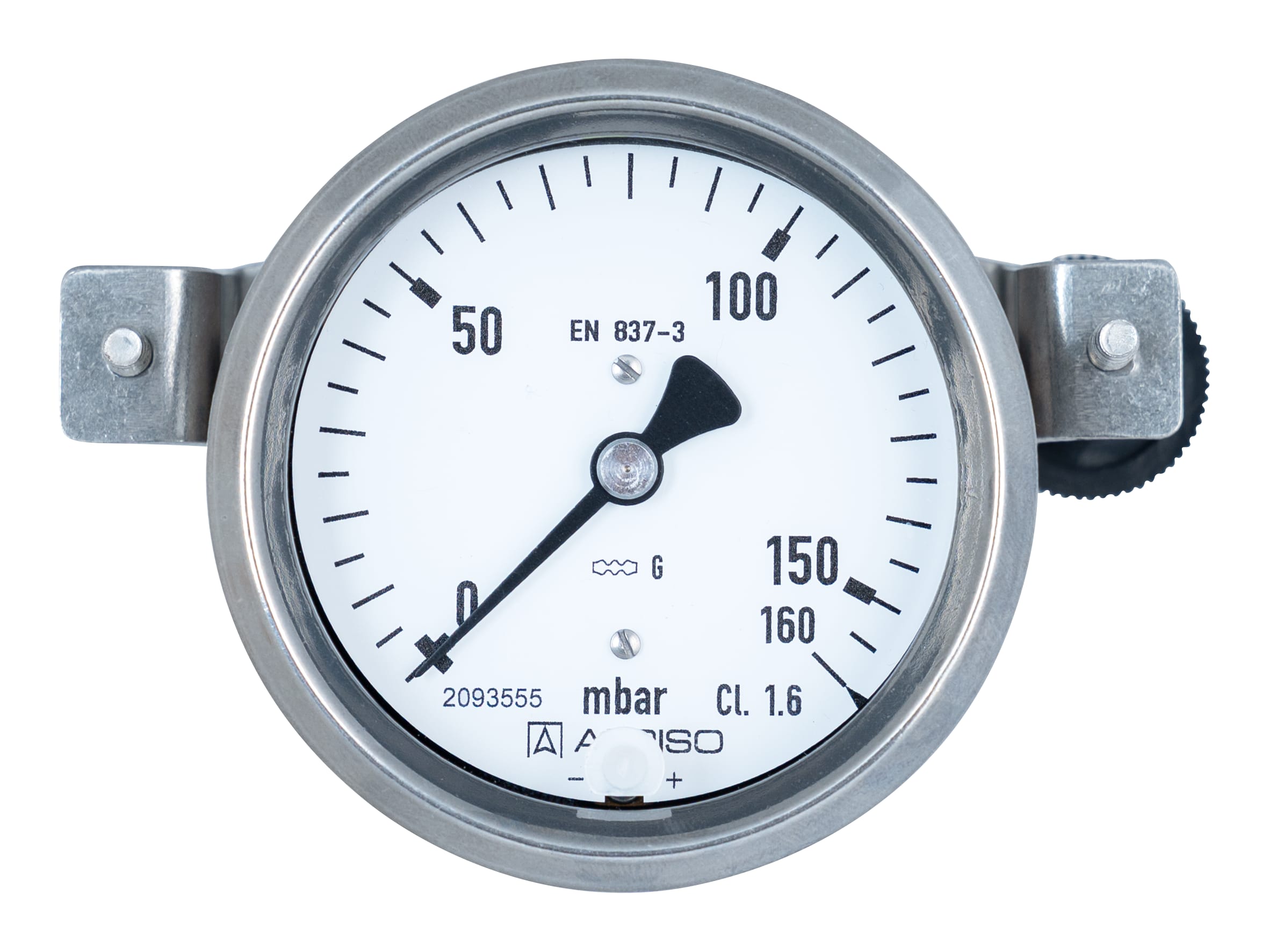

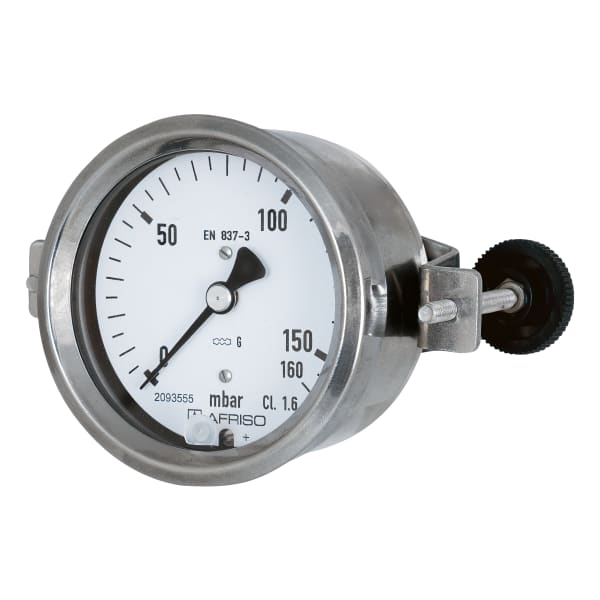

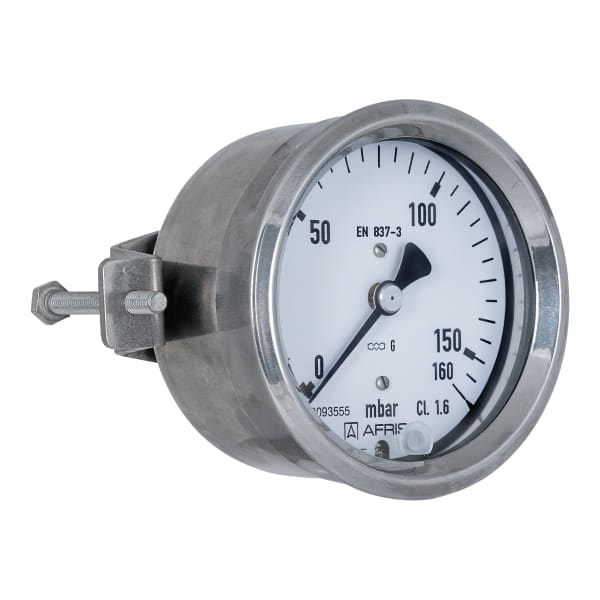

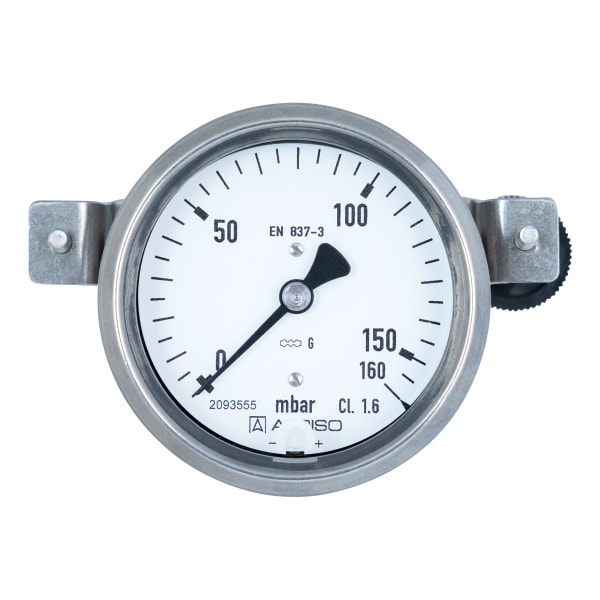

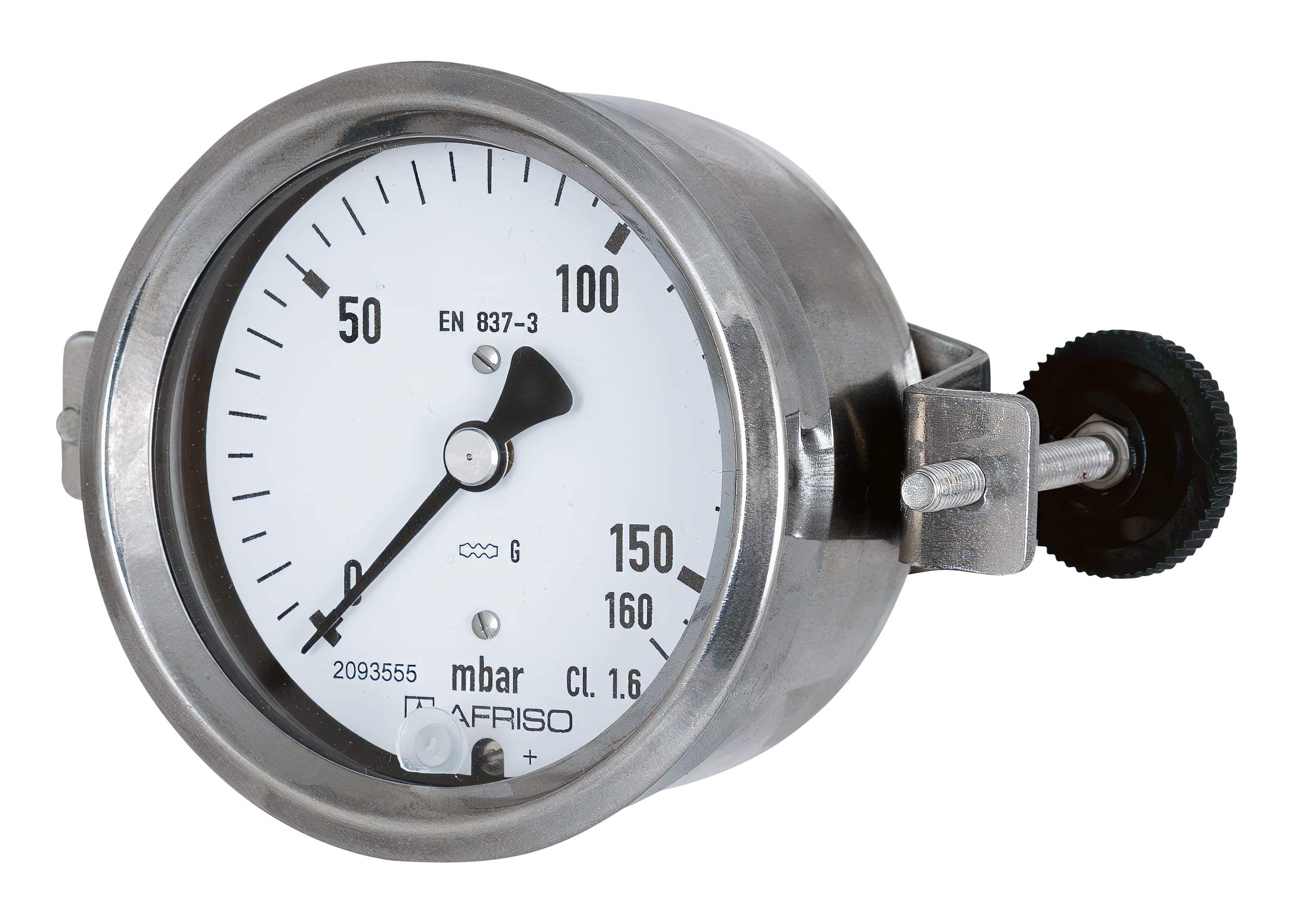

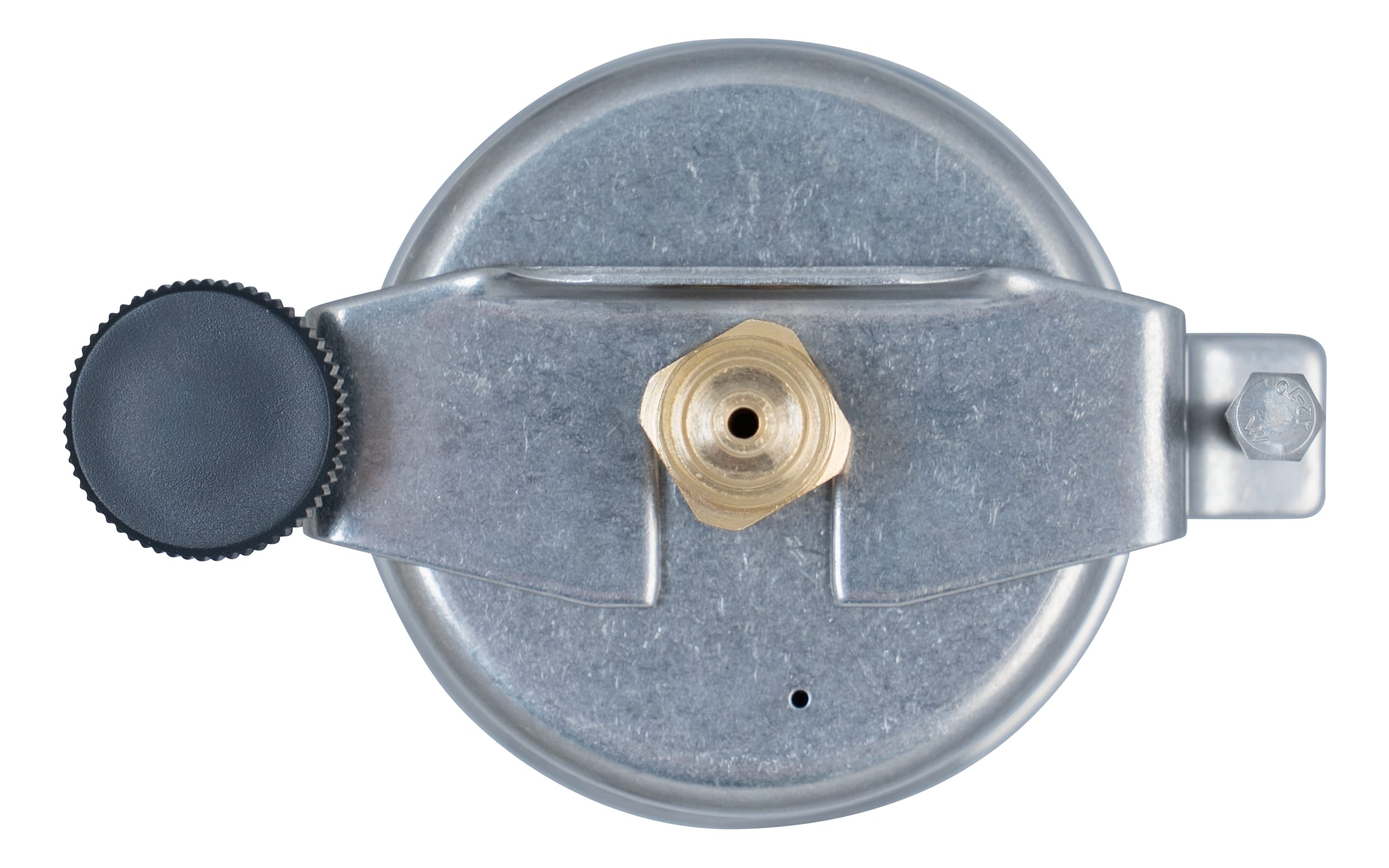

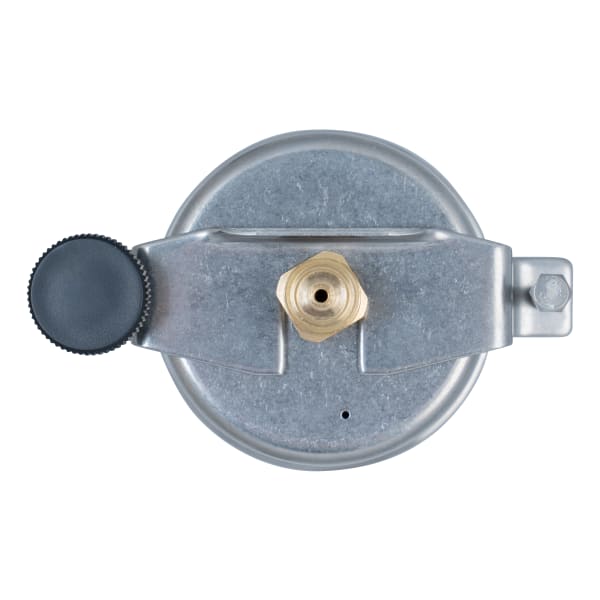

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)63 mm
AnschlussG¼B

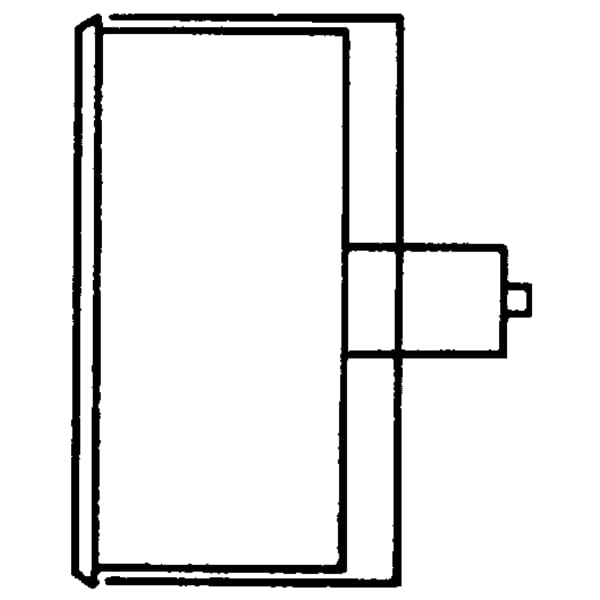

Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135004451
-40/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135005451
-60/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135006451
-100/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135007451
-160/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135008451
-250/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135009451
-400/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135010451
-600/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135011451
-1 000/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135012451
0/25 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135016451
0/40 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135017451
0/60 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135018451
0/100 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135019451
0/160 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135020451
0/250 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135021451
0/400 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135022451
0/600 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135023451
0/1 000 mbar3-Kantfrontring mit BügelbefestigungKP63 D45135024451
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D451: Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

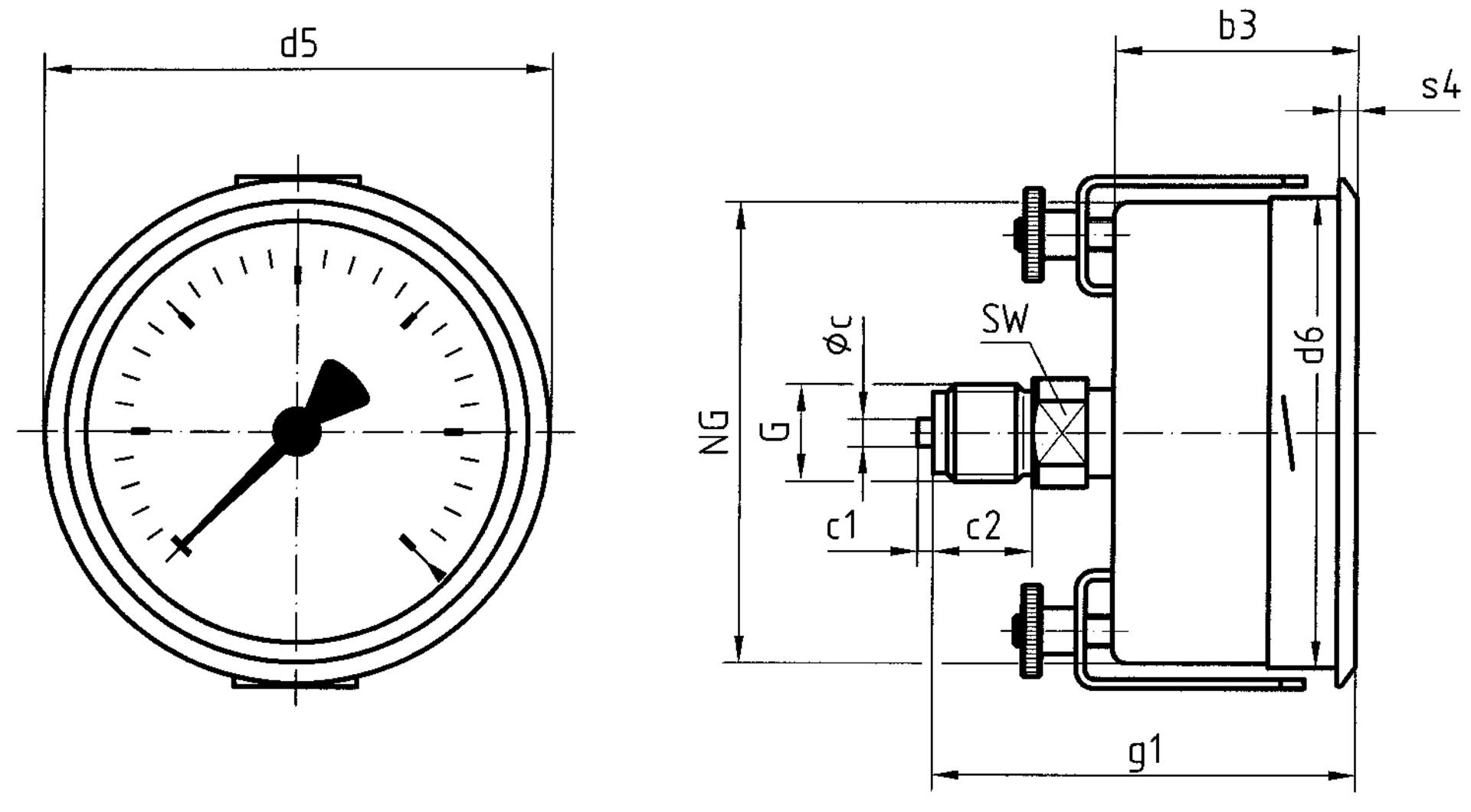

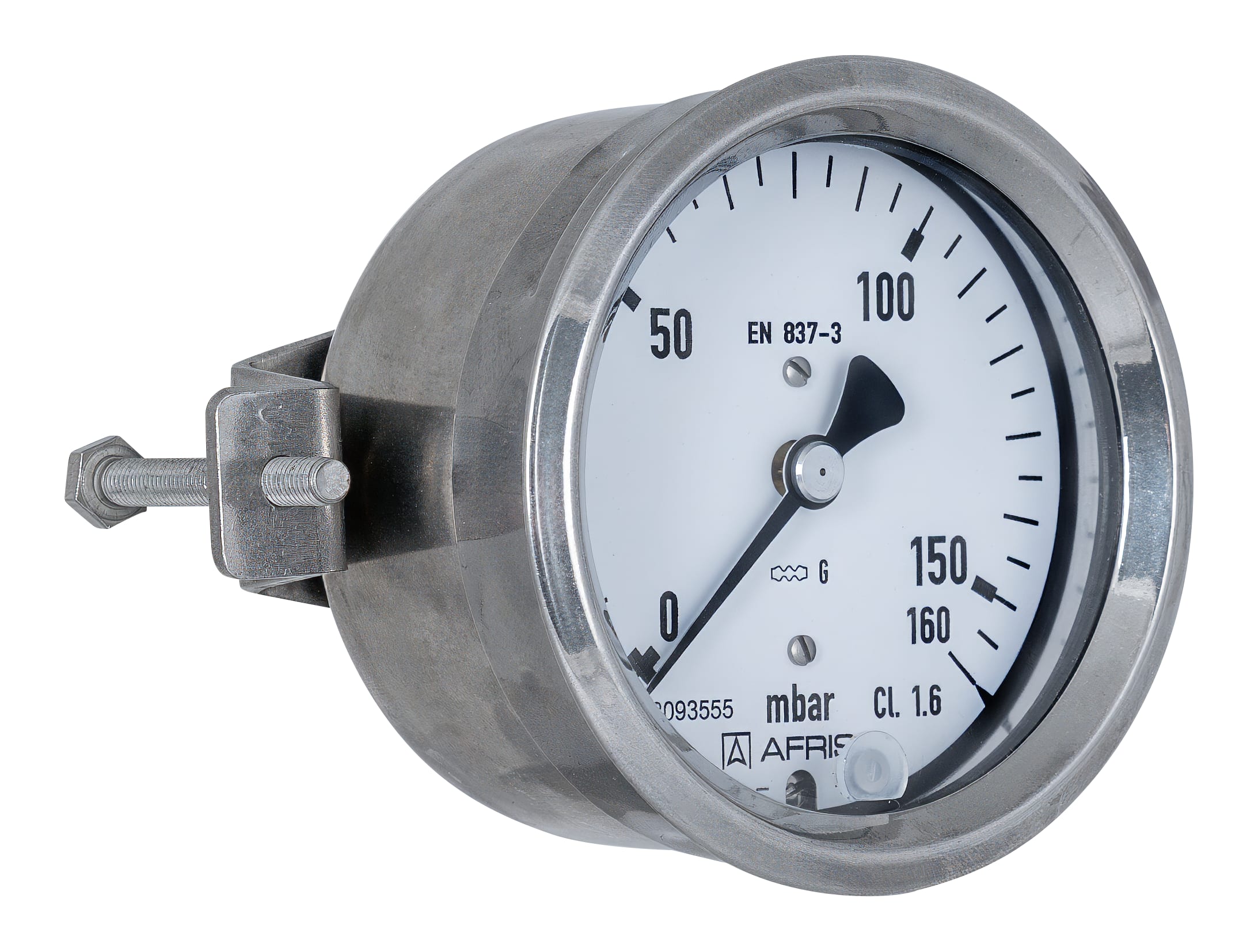

Anschluss axial, 3-Kantfrontring mit Bügelbefestigung

PRO_TEC_BEP_KAPSELFEDER_STANDARD_D4_ANSCHLUSS_AXIAL_BUEGELBEFESTIGUNG.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF
ATEX-ZERTIFIKAT_MANOMETER_EX9A_015639_0020_EN.PDF

ATEX Bescheinigung Manometer

Zertifikate / DIBt-Zulassungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 63 | 38084
Drosselschraube Messing NG 63 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38097
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von außen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von außen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
