Industrietechnik Mechanische Druckmessgeräte RF100I D211
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_EXZENTRISCH.TIF
PRO_TEC_ILL_SCHNITT_RF.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_EXZENTRISCH.TIF
Bilder 2

RF100I D211

Rohrfeder-Industriemanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Stahlgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF100I D21185301211
-1/0.6 bardirektRF100I D21185302211
-1/+1.5 bardirektRF100I D21185303211
-1/+3 bardirektRF100I D21185304211
-1/+5 bardirektRF100I D21185305211
-1/+9 bardirektRF100I D21185306211
-1/+15 bardirektRF100I D21185307211
0/0.6 bardirektRF100I D21185309211
0/1 bardirektRF100I D21185310211
0/1.6 bardirektRF100I D21185311211
0/2.5 bardirektRF100I D21185312211
0/4 bardirektRF100I D21185313211
0/6 bardirektRF100I D21185314211
0/10 bardirektRF100I D21185315211
0/16 bardirektRF100I D21185316211
0/25 bardirektRF100I D21185317211
0/40 bardirektRF100I D21185318211
0/60 bardirektRF100I D21185319211
0/100 bardirektRF100I D21185320211
0/160 bardirektRF100I D21185321211
0/250 bardirektRF100I D21185322211
0/400 bardirektRF100I D21185323211
0/600 bardirektRF100I D21185324211
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
100 - 100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial exzentrisch
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

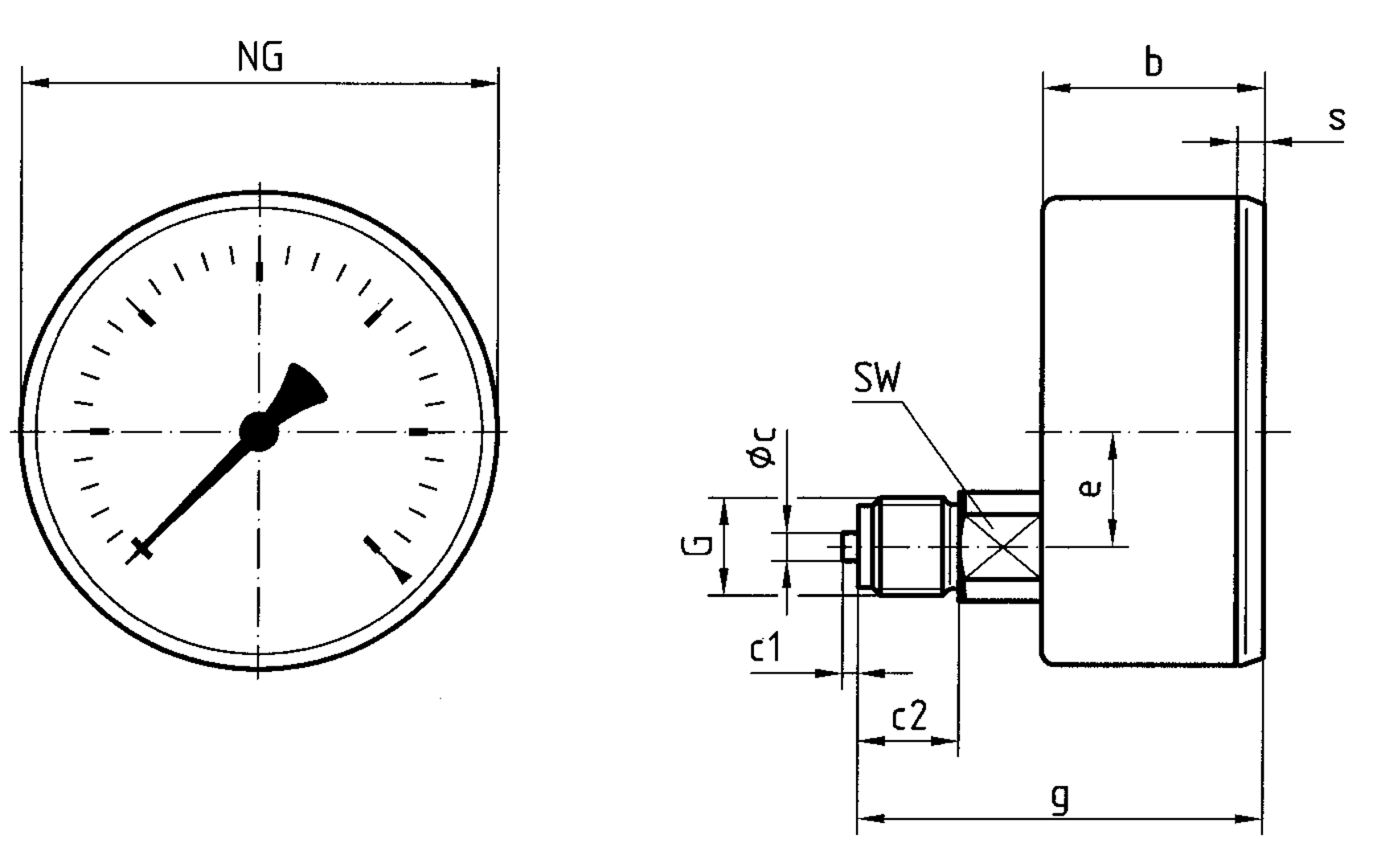

Anschluss axial, exzentrisch

PRO_TEC_BEP_RF100I_D21X-31X_S.TIF

854_017_0336-00.PDF
