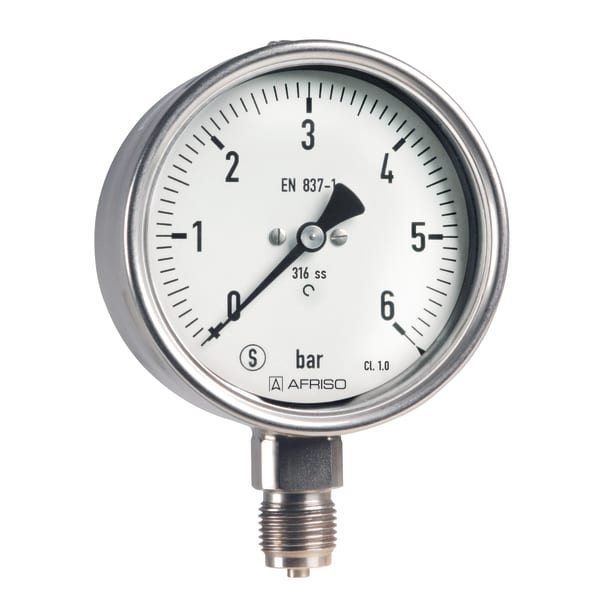

RF100Si D402

Rohrfeder-Sicherheitsmanometer Typ D4

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • Sicherheitsgehäuse S3 nach EN 837-1/9.7.2
  • voll verschweißtes Messsystem
  • mit Helium dichtheitsgeprüft
  • DNV- und GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung. Für Anwendungsfälle nach Anforderungen gemäß EN 837-1/9.7.2.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF100Si D40285451402
-1/0.6 bardirektRF100Si D40285452402
-1/+1.5 bardirektRF100Si D40285453402
-1/+3 bardirektRF100Si D40285454402
-1/+5 bardirektRF100Si D40285455402
-1/+9 bardirektRF100Si D40285456402
-1/+15 bardirektRF100Si D40285457402
0/0.6 bardirektRF100Si D40285459402
0/1 bardirektRF100Si D40285460402
0/1.6 bardirektRF100Si D40285461402
0/2.5 bardirektRF100Si D40285462402
0/4 bardirektRF100Si D40285463402
0/6 bardirektRF100Si D40285464402
0/10 bardirektRF100Si D40285465402
0/16 bardirektRF100Si D40285466402
0/25 bardirektRF100Si D40285467402
0/40 bardirektRF100Si D40285468402
0/60 bardirektRF100Si D40285469402
0/100 bardirektRF100Si D40285470402
0/160 bardirektRF100Si D40285471402
0/250 bardirektRF100Si D40285472402
0/400 bardirektRF100Si D40285473402
0/600 bardirektRF100Si D40285474402
0/1 000 bardirektRF100Si D40285475402
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngröße
100 - 100
Genauigkeitsklasse
EN 837-1/6
NG 100: 1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
NG 100, NG 160
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 L, radial
Messglied
Rohrfeder
Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit bruchsicherer Trennwand und ausblasbarer Rückwand (S3)
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 100/160 – Anschluss radial
