Industrietechnik Mechanische Druckmessgeräte RF130PGGly D612
PRO_TEC_SCD_MANOMETER_AXIAL_EXZENTRISCH.TIF
PRO_TEC_SCD_MANOMETER_AXIAL_EXZENTRISCH.TIF
Bilder 1

RF130PGGly D612

Rohrfeder-Standardmanometer Typ D6

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)4.5 "
Anschluss½-14 NPT
Ausrichtungaxial exzentrisch
GenauigkeitsklasseGrade 2A
NormASME B 40.1

  • extrem robustes Druckmessgerät für Off- und Onshore-Einsatz
  • glasfaserverstärktes Sicherheitsgehäuse mit bruchsicherer Trennwand und ausblasbarer Rückwand
  • integrierte Druckausgleichmembrane
  • mit Helium dichtheitsgeprüft
  • GOSSTANDART zertifiziert

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien. Speziell für die ölverarbeitende und chemische Industrie.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 barBefestigungsrand hintenRF130PGGly D61287901612
-1/0.6 barBefestigungsrand hintenRF130PGGly D61287902612
-1/+1.5 barBefestigungsrand hintenRF130PGGly D61287903612
-1/+3 barBefestigungsrand hintenRF130PGGly D61287904612
-1/+5 barBefestigungsrand hintenRF130PGGly D61287905612
-1/+9 barBefestigungsrand hintenRF130PGGly D61287906612
-1/+15 barBefestigungsrand hintenRF130PGGly D61287907612
0/0.6 barBefestigungsrand hintenRF130PGGly D61287909612
0/1 barBefestigungsrand hintenRF130PGGly D61287910612
0/1.6 barBefestigungsrand hintenRF130PGGly D61287911612
0/2.5 barBefestigungsrand hintenRF130PGGly D61287912612
0/4 barBefestigungsrand hintenRF130PGGly D61287913612
0/6 barBefestigungsrand hintenRF130PGGly D61287914612
0/10 barBefestigungsrand hintenRF130PGGly D61287915612
0/16 barBefestigungsrand hintenRF130PGGly D61287916612
0/25 barBefestigungsrand hintenRF130PGGly D61287917612
0/40 barBefestigungsrand hintenRF130PGGly D61287918612
0/60 barBefestigungsrand hintenRF130PGGly D61287919612
0/100 barBefestigungsrand hintenRF130PGGly D61287920612
0/160 barBefestigungsrand hintenRF130PGGly D61287921612
0/250 barBefestigungsrand hintenRF130PGGly D61287922612
0/400 barBefestigungsrand hintenRF130PGGly D61287923612
0/600 barBefestigungsrand hintenRF130PGGly D61287924612
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngröße
4.5 - 4.5
Genauigkeitsklasse (ASME B 40.100)
Grade 2A (entspricht Kl. 0,5)
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
kurzzeitig:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+65 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 67 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 L: D612
axial exzentrisch
Messglied
Rohrfeder, Edelstahl 316 Ti/316 L
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
dichtheitsgeprüft mit Helium
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Mikro-Verstellzeiger
Messing, schwarz
Gehäuse
PP-GF20, schwarz
mit bruchsicherer Trennwand und ausblasbarer Rückwand,
Befestigungsrand hinten integriert
Schraubring
PP-GF20, schwarz innenliegend
Sichtscheibe
Kunststoff (PMMA)
Füllflüssigkeit
Glyzerin (99,5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

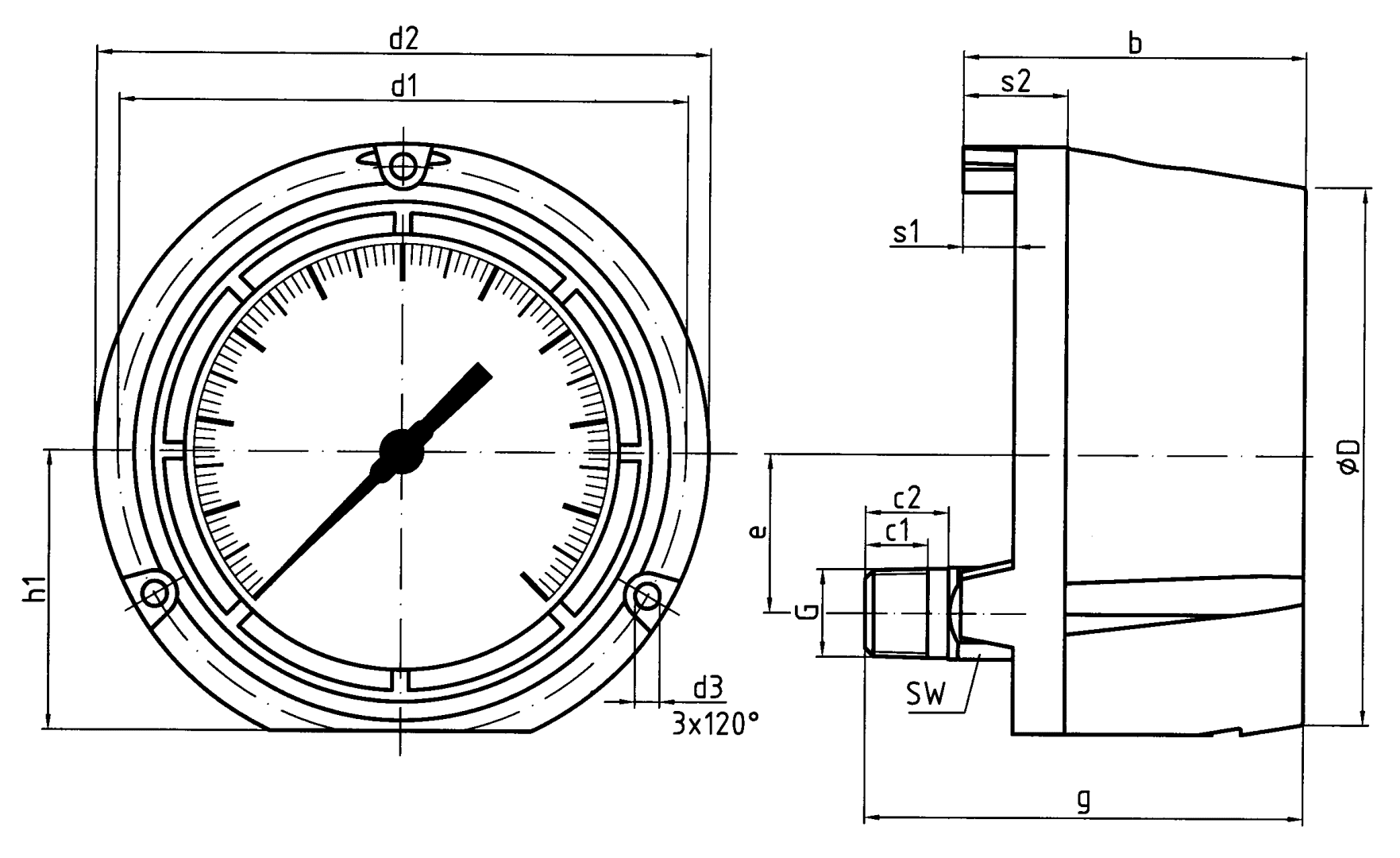

Anschluss axial
