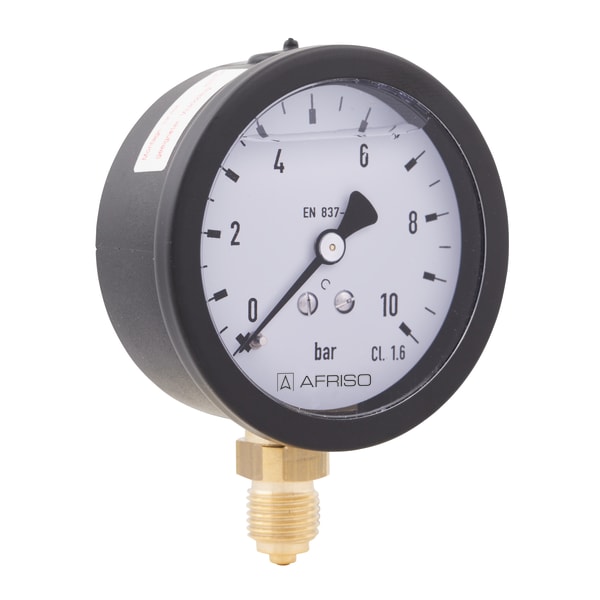

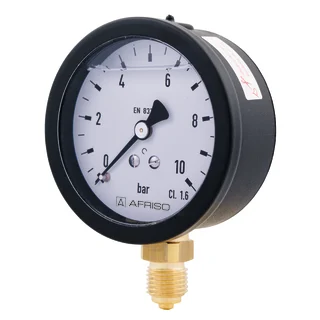

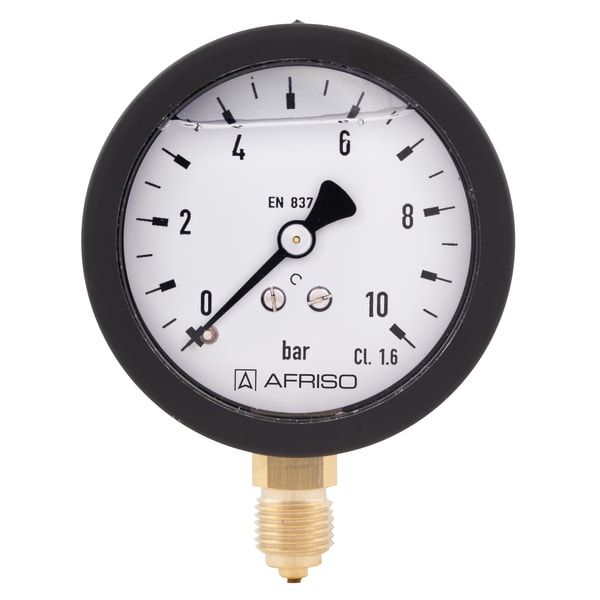

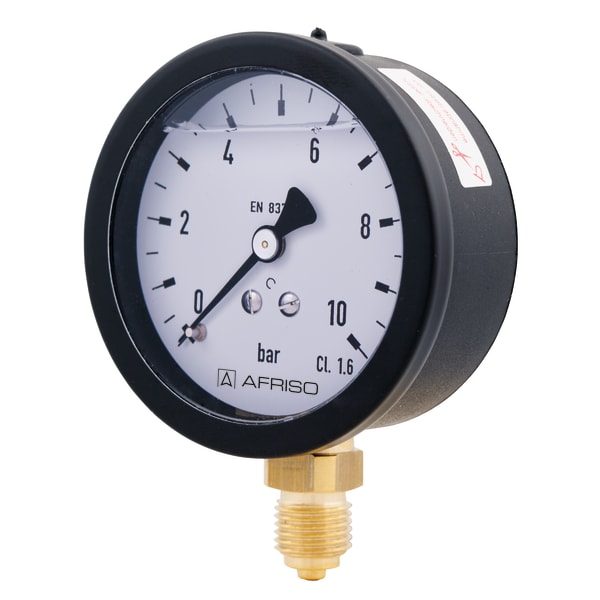

RF50Gly D601

Rohrfeder-Glyzerinmanometer Typ D6

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50Gly D60185051601
-1/0.6 bardirektRF50Gly D60185052601
-1/+1.5 bardirektRF50Gly D60185053601
-1/+3 bardirektRF50Gly D60185054601
-1/+5 bardirektRF50Gly D60185055601
-1/+9 bardirektRF50Gly D60185056601
-1/+15 bardirektRF50Gly D60185057601
0/0.6 bardirektRF50Gly D60185059601
0/1 bardirektRF50Gly D60185060601
0/1.6 bardirektRF50Gly D60185061601
0/2.5 bardirektRF50Gly D60185062601
0/4 bardirektRF50Gly D60185063601
0/6 bardirektRF50Gly D60185064601
0/10 bardirektRF50Gly D60185065601
0/16 bardirektRF50Gly D60185066601
0/25 bardirektRF50Gly D60185067601
0/40 bardirektRF50Gly D60185068601
0/60 bardirektRF50Gly D60185069601
0/100 bardirektRF50Gly D60185070601
0/160 bardirektRF50Gly D60185071601
0/250 bardirektRF50Gly D60185072601
0/400 bardirektRF50Gly D60185073601
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngröße
50 - 50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 50: Aluminium, weiß
Skalierung:
schwarz
Zeiger
NG 50: Aluminium, schwarz
Gehäuse
NG 50: Polyamid, schwarz
mit Druckentlastungsöffnung
Bördelring
NG 50: Aluminium, schwarz
Sichtscheibe
NG 50: Kunststoff
Füllflüssigkeit
Glyzerin (99,5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

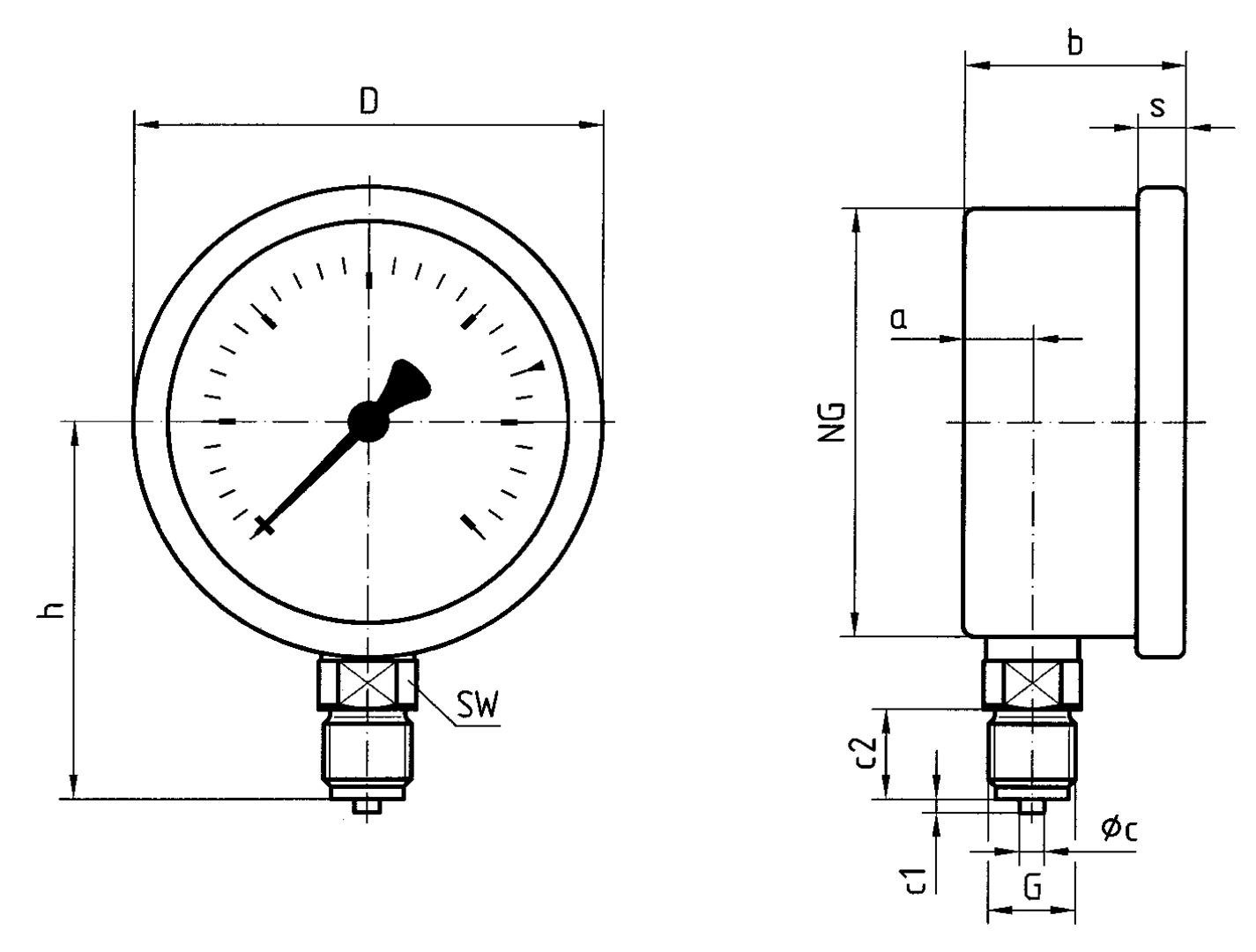

NG 50/63 – Anschluss radial
